Schemat ideowy przetwornicy

H1M4W4R1

Przez H1M4W4R1,
w Zasilanie

 Udostępnij

Pomocna odpowiedź

H1M4W4R1 Inspirator

H1M4W4R1

Napisano
Napisano (edytowany)

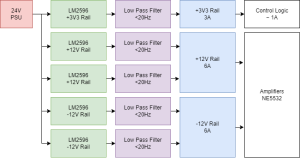

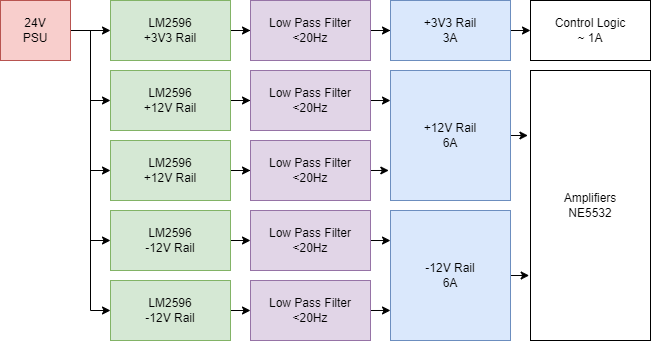

Potrzebuję opinii n/t tego jak obniżyć szumy tego zasilacza... Zależy mi na jak najniższych wartościach (najlepiej <10mVpp, ale to są marzenia...).

Przetwornice prawdopodobnie zastąpię czymś na 1MHz, chociaż te 150kHz też powinno być OK (wiadomo, im wyższa częstotliwość tym mocniej filtr zareaguje, ale prawdopodobnie będzie tutaj coś na ten wzór (w sensie pasma przenoszenia, o ile rozmiary komponentów będą sensowne).

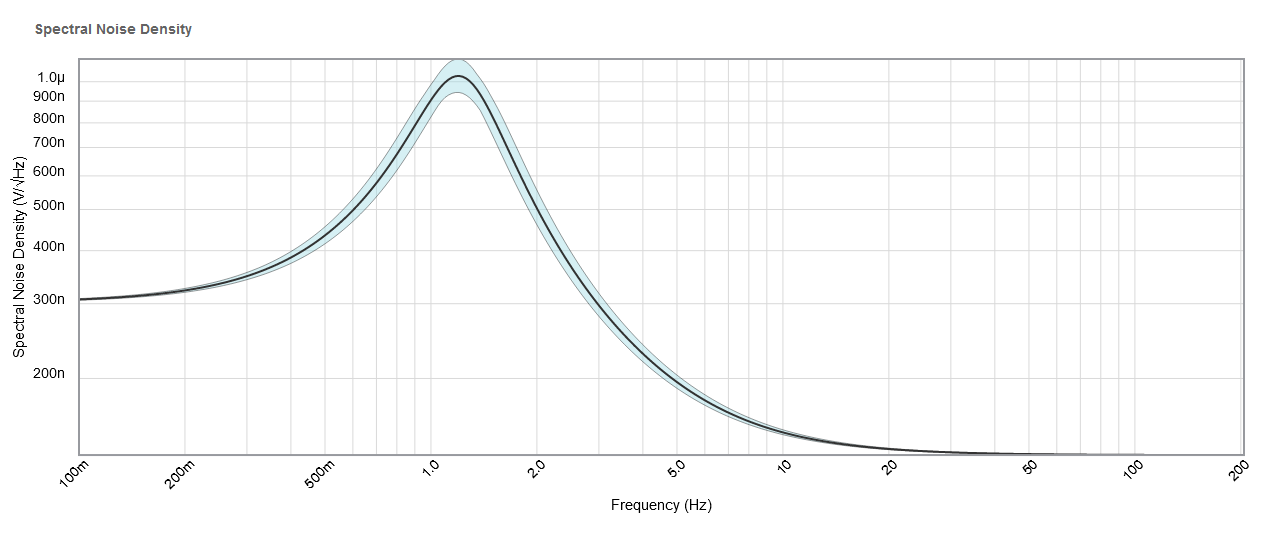

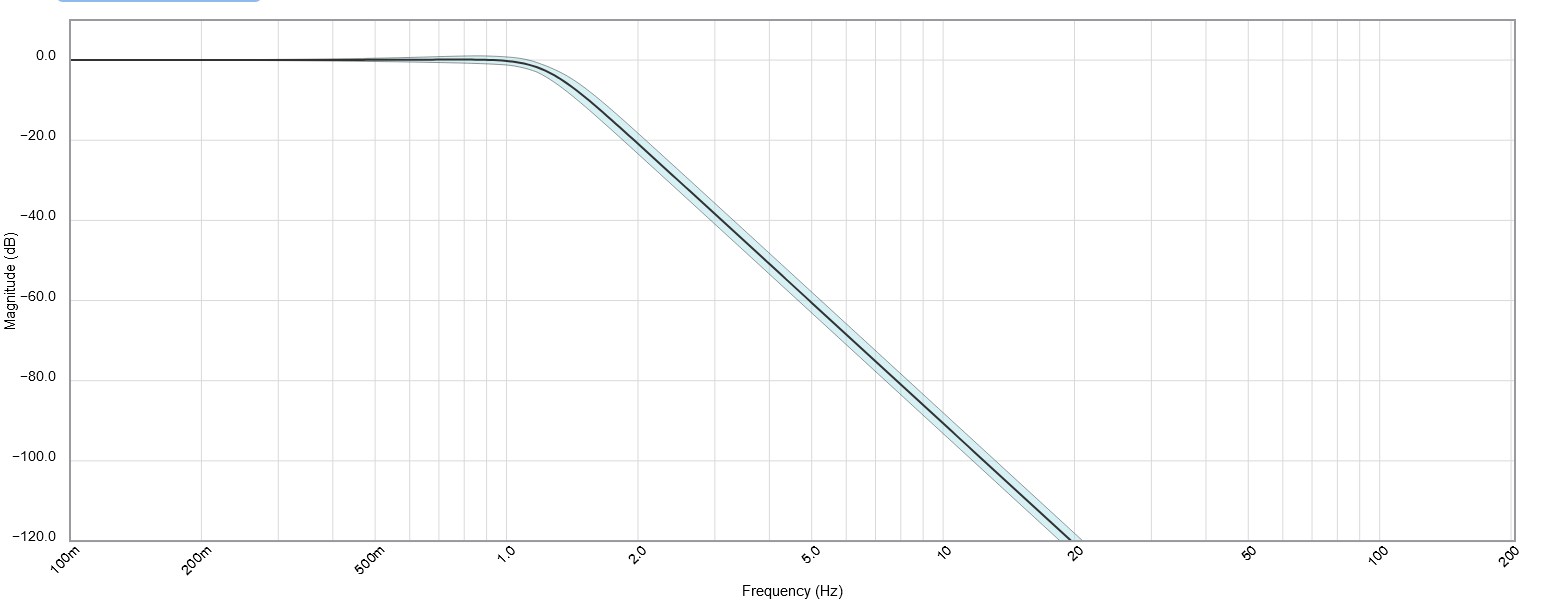

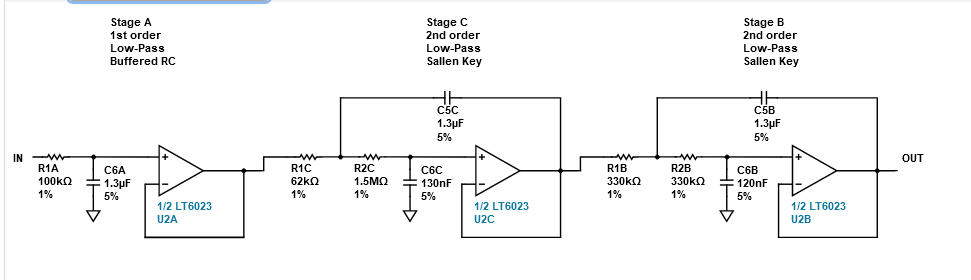

Raczej będzie to LC, ale tak wygląda model optymalnego filtra...
