GC9A01 Stacja pogodowa na ręku z wyświetlaczem IPS GC9A01 240x240

[99teki]

- na rynku jest dużo oferowanych modułów typu Open-smartWatch.

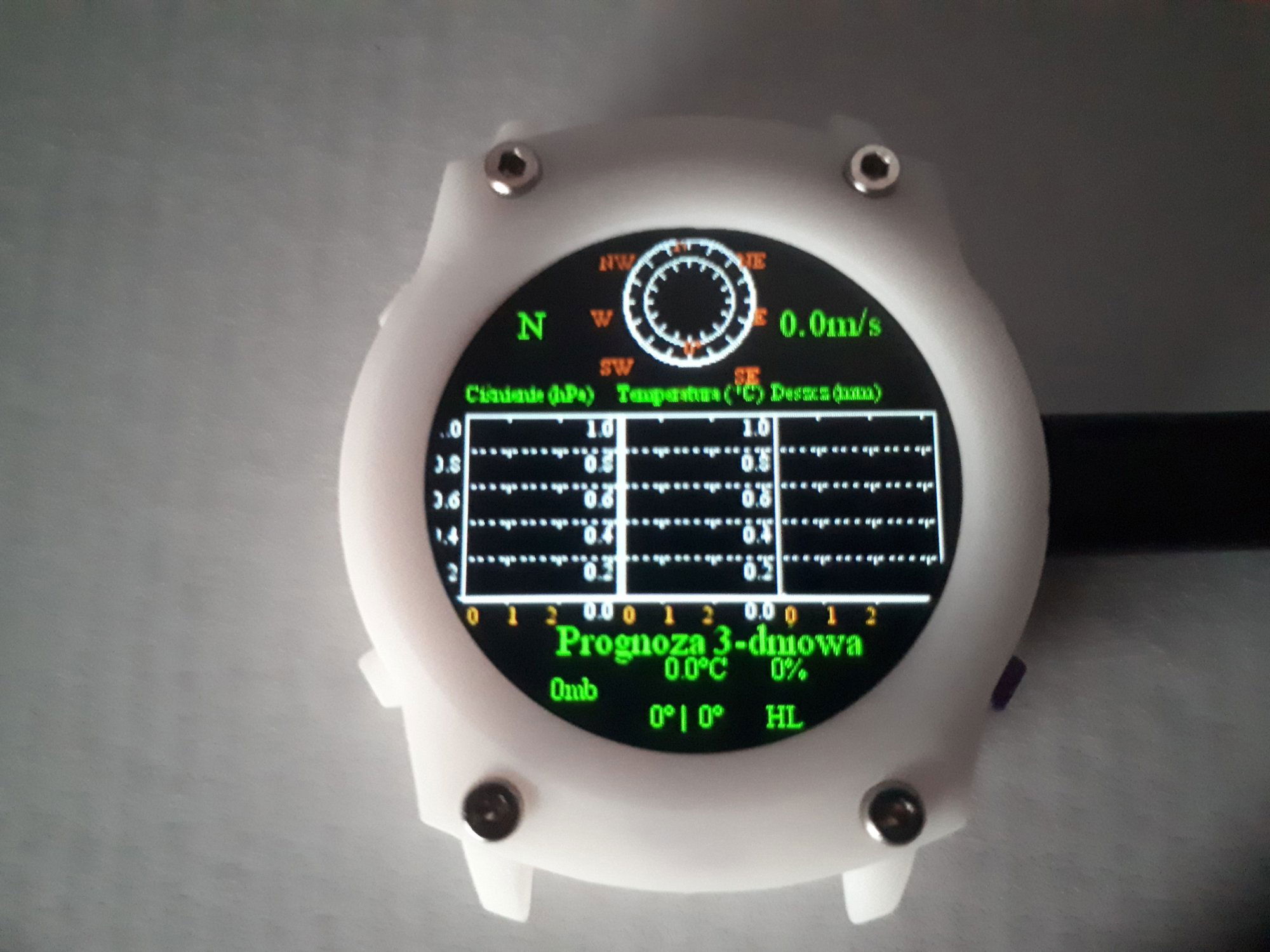

- mnie zainteresował moduł z wyświetlaczem IPS 240x240 GC9A01 w brzydkiej obudowie zegarka na rękę, 4 przyciski, bateria w środku.

- zestaw części obejmuje:

ESP32-pico-D4: 2x240MHz, 320KB RAM
DS3231MZ
GC9A01 240x240 16bit TFT display (round)
BMA400 Accelerometer + Pedometer
MCP73831 LiPo Charger
CH340E USB Serial
TPS2115A switch PWR

- dwa stabilizatory 3V3 typu XC6209 oraz baterię Li-Po 400mAh.

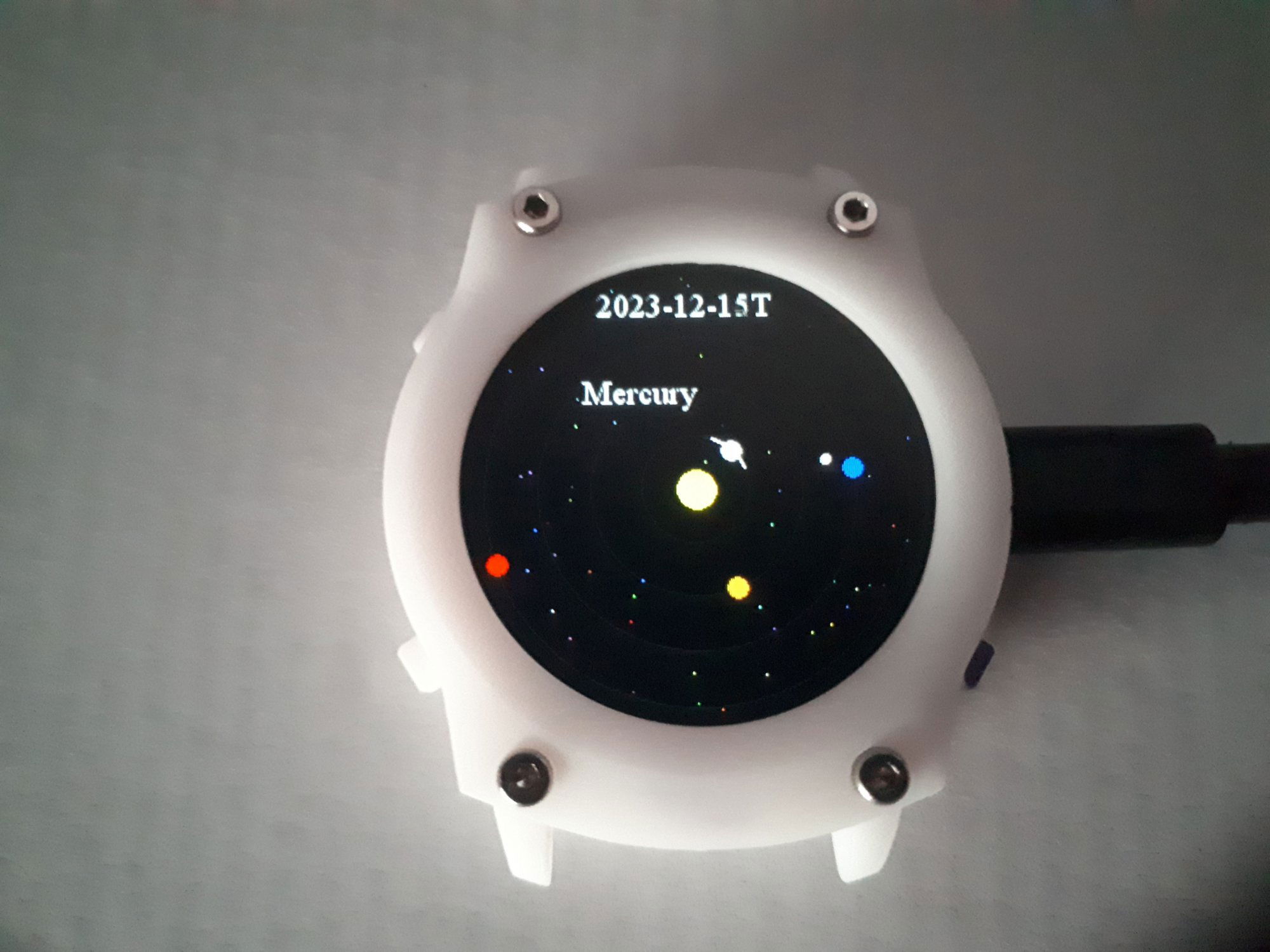

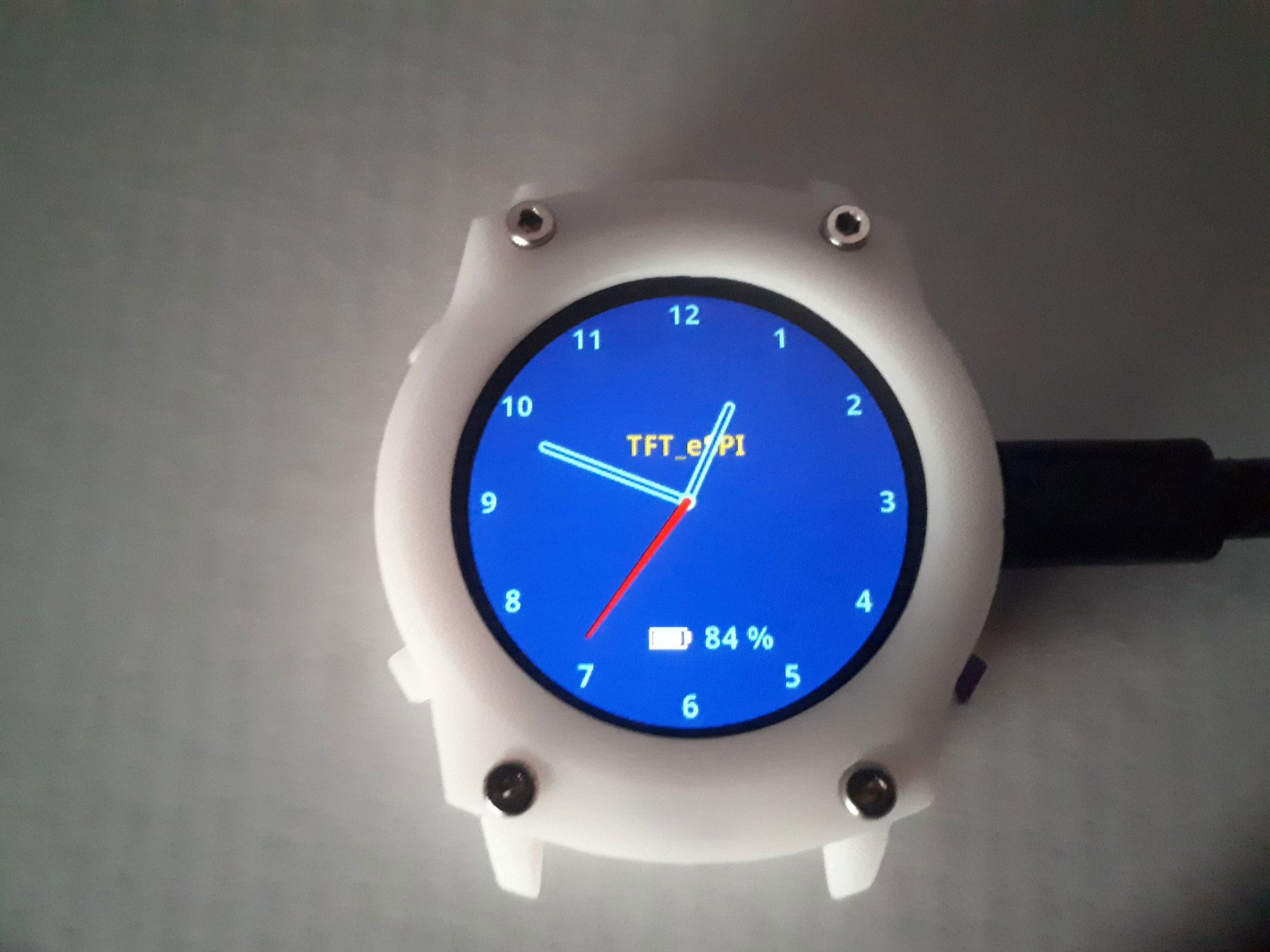

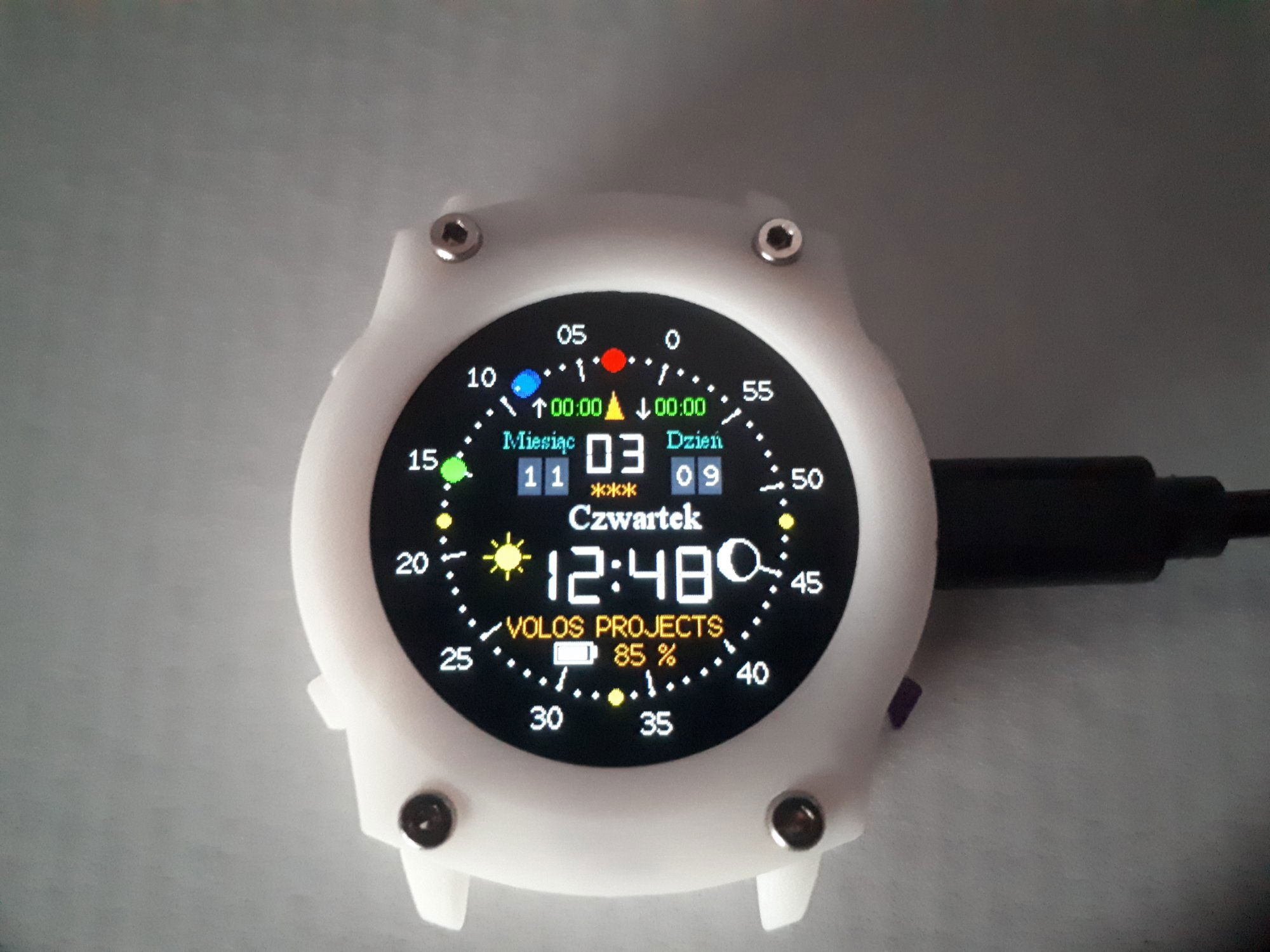

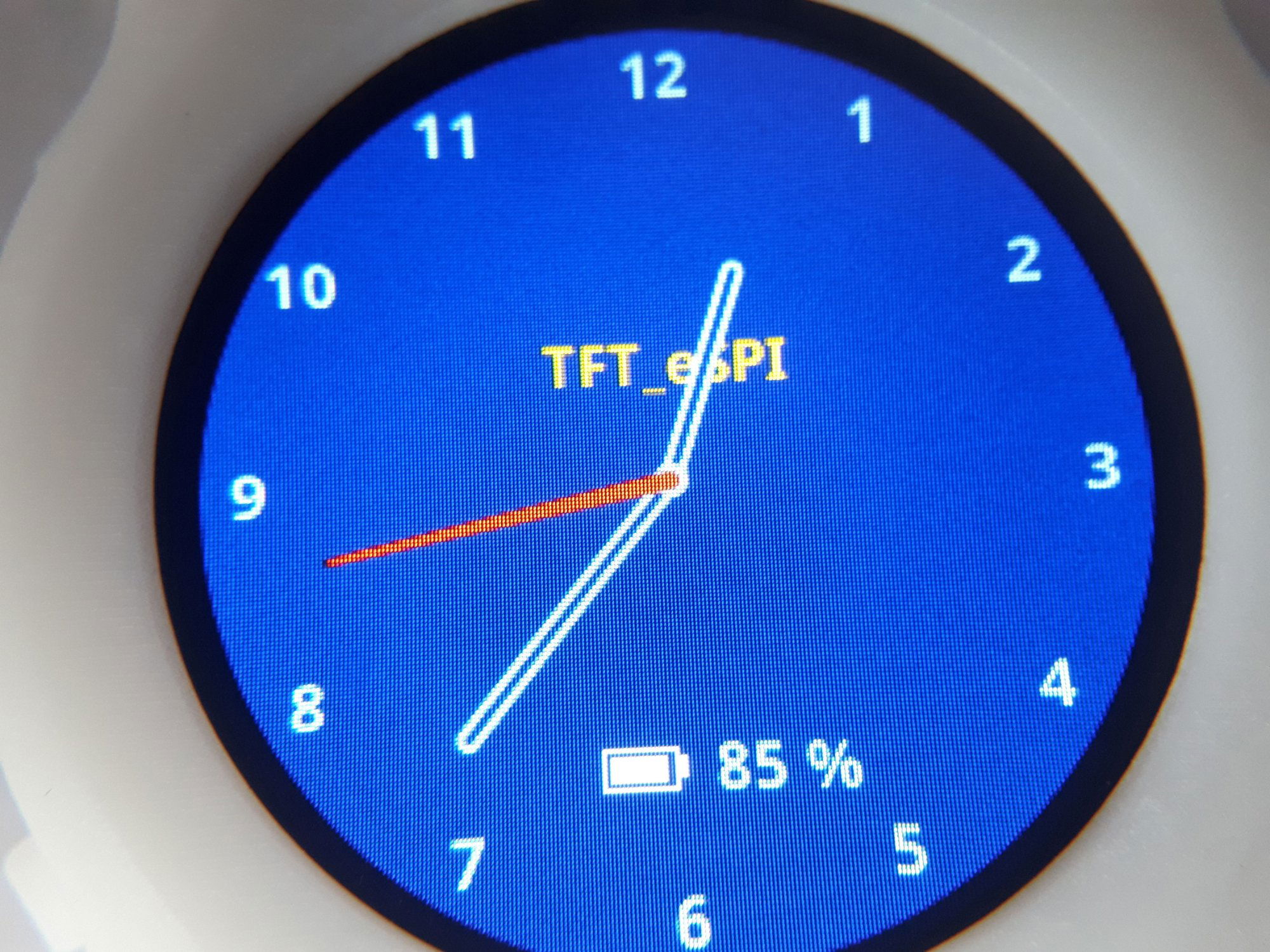

- do tej pory udało się uruchomić planetarium, grę Tetris, zegarek analogowy oraz małą stację pogodową.

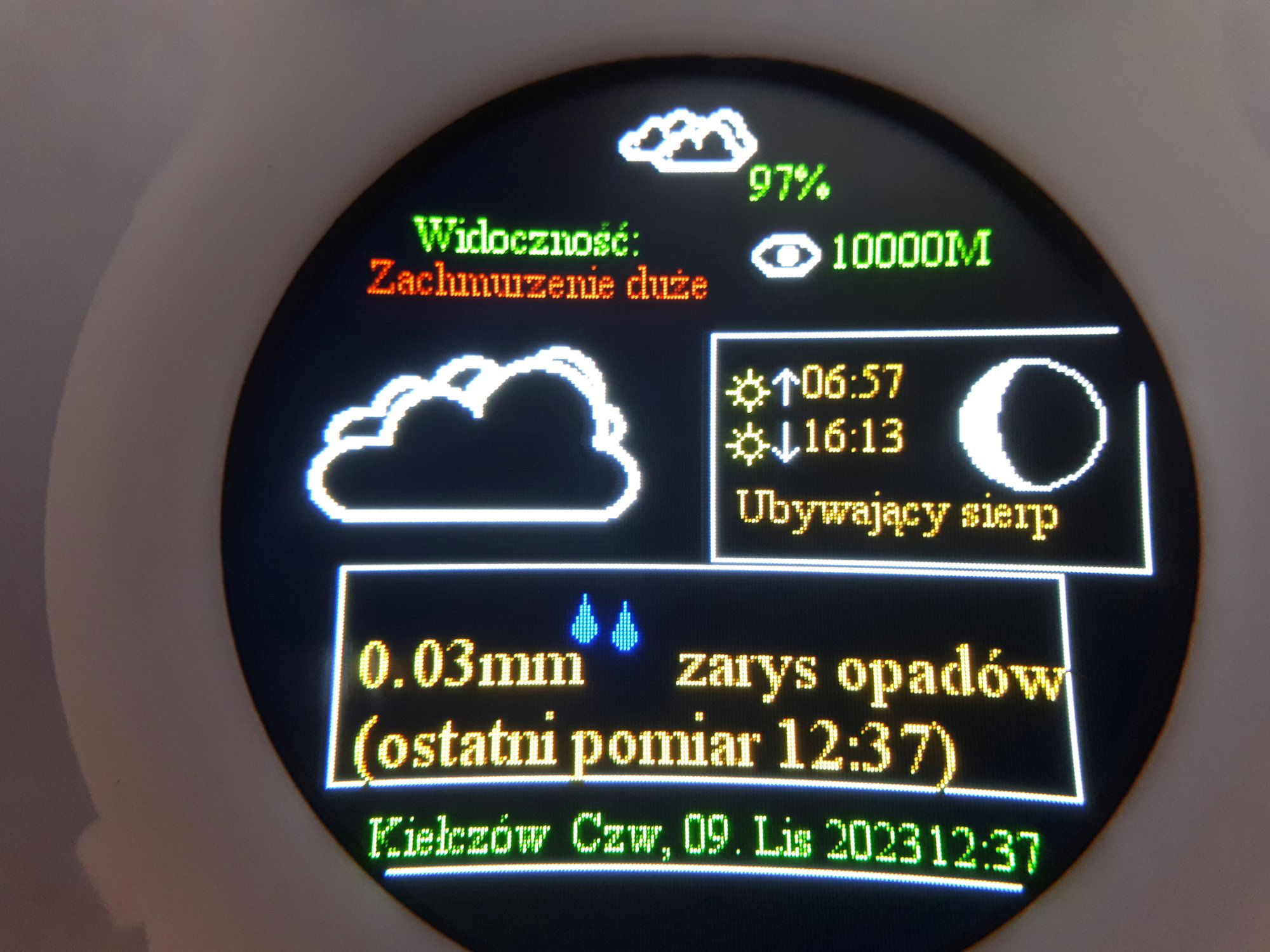

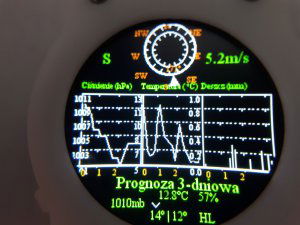

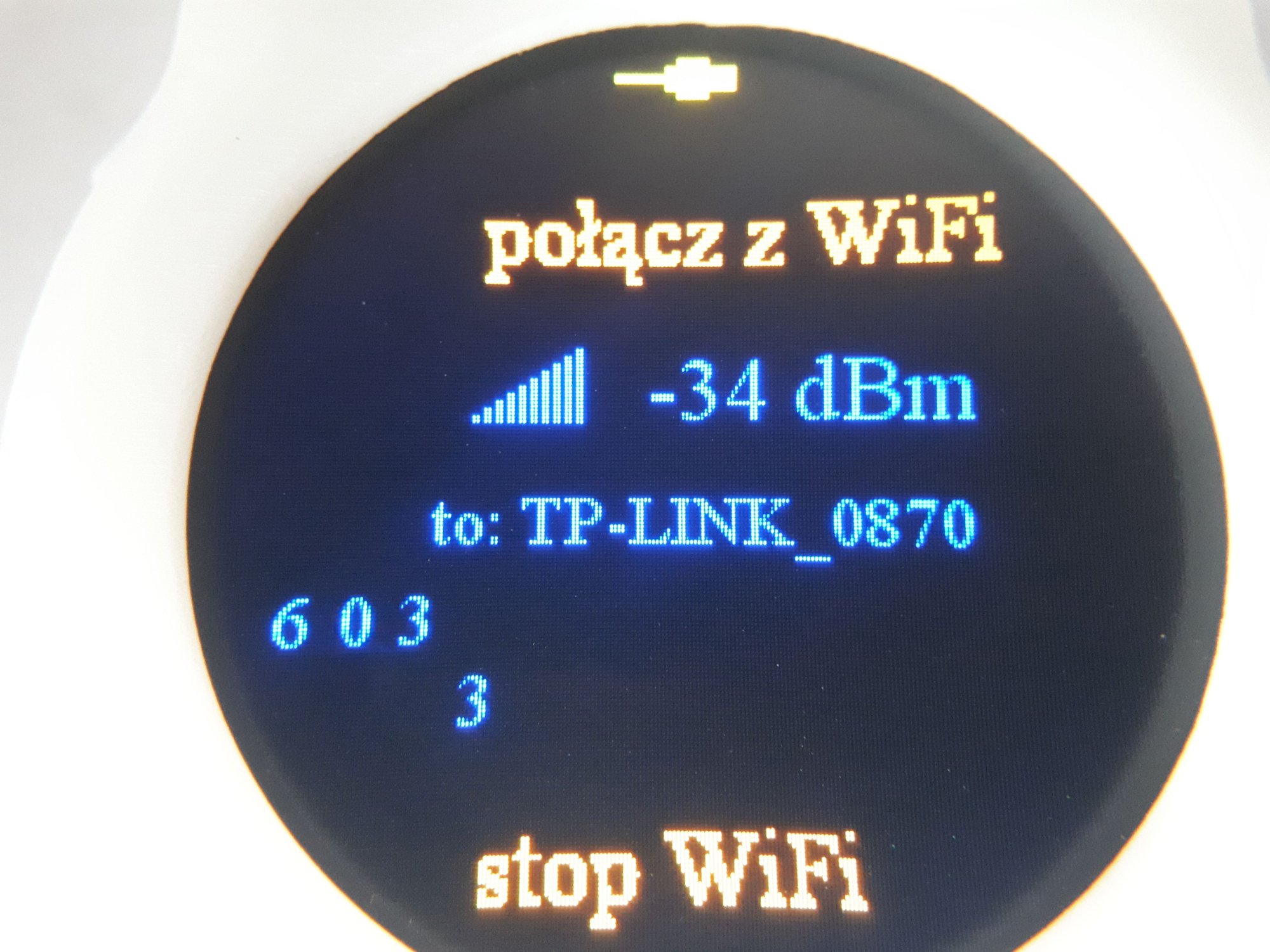

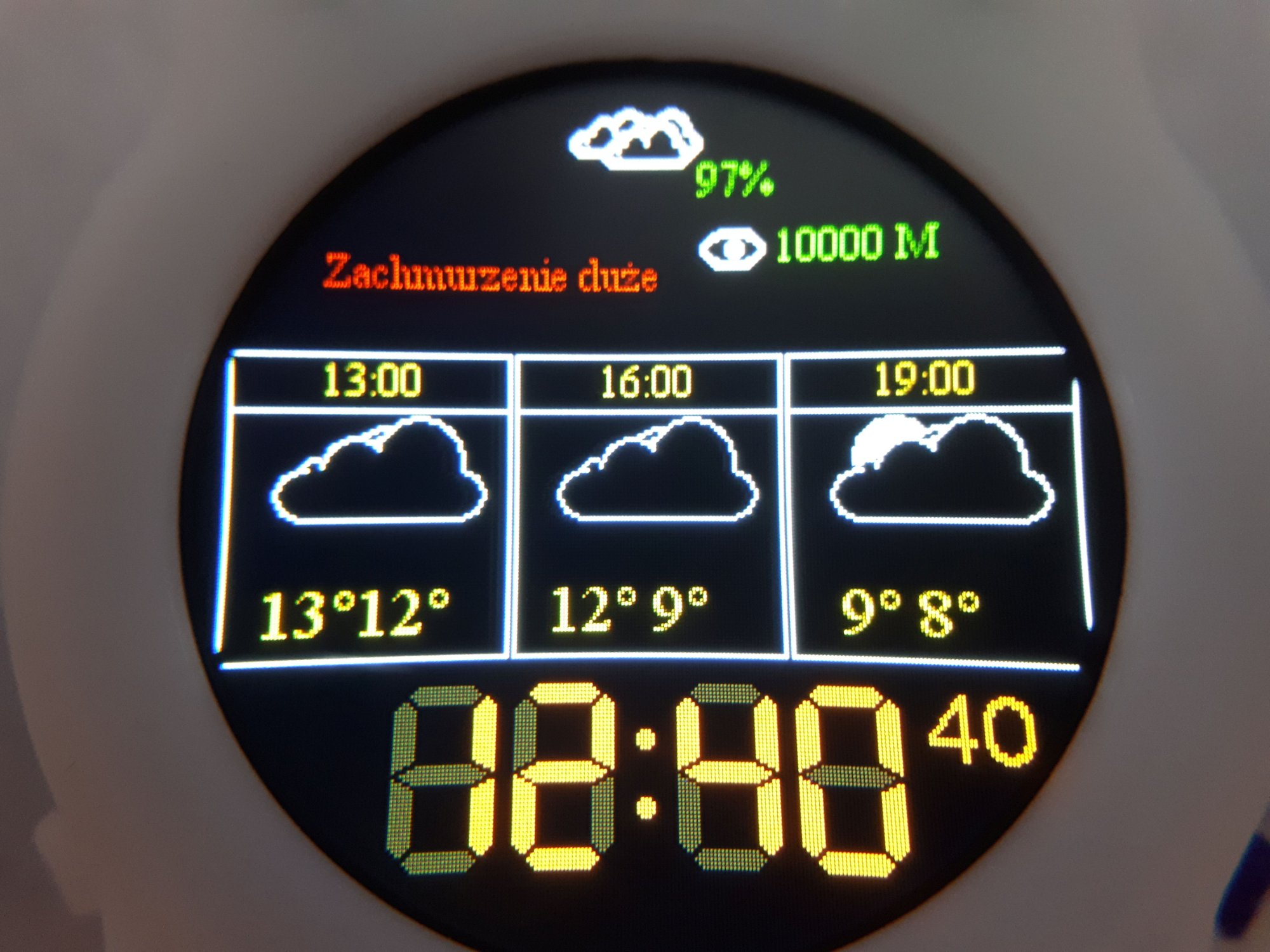

- zegarek okresowo poprzez WiFi łączy się z internetem i pobiera dane pogodowe oraz czas z serwera NTP do synchronizacji modułu DS3231MZ .

- "zegarek" do połączenia z AP WiFi może pobierać login, hasło z trzech telefonów lub też z pamięci SPIFFS.

- w planie była (jest) możliwość podania loginu, hasła z APK na telefonie przez BT ale program obsługujący BT plus program "matka" nie mieści się w zainstalowanym w tym module flashu 4MB.

- będę jeszcze nad tym pracował zwłaszcza że był na githubie projekt z wifi, BT SPP na flashu 4MB  autor zmienił rozmiary partycji oraz napisał program switcha na wifi-BT (nie na BLE).

- konto i zawartość konta znikneła.







Edytowano Listopad 6, 2023 przez 99teki

[ethanak]

56 minut temu, 99teki napisał:

program obsługujący BT plus program "matka" nie mieści się w zainstalowanym w tym module flashu 4MB.

Nie mieści się we flashu czy na partycji przewidzianej na program? Bo 4 MB to baaardzo dużo jak na ESP32...

[99teki]

- program po kompilacji ma 2.3 MB, a partycja "no OTA large APP" może mieć tylko  Maksimum to 2097152 bajtów.

- kombinuję z plikiem partition.csv.

- 4MB z wifi + BT to trochę za mało pod esp32 wg. mnie., 8MB to w sam raz.

[ethanak]

Zajrzyj do wątku o modelarstwie kolejowym, tam gdzieś przy okazji syntezatora mowy jest csv z układem partycji i przepis jak to pożenić z Arduino IDE.

A niecałe 8 MB ma mój czytak (w tym ponad 4 MB próbek dla Mbroli i grubo ponad megabajt słowników Mileny).

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[99teki]

- znalazłem twój tutorial i zrobiłem partycje custom w niej dodatkowe miejsce na dane chronione (nvm).

- teraz można posiedzieć nad apką na telefon.



Szkic używa 260729 bajtów (9%) pamięci programu. Maksimum to 2621440 bajtów.


start
ESP32 Partition table:

| Type | Sub |  Offset  |   Size   |       Label      |
| ---- | --- | -------- | -------- | ---------------- |
|  01  | 02  | 0x009000 | 0x005000 | nvs              |
|  01  | 00  | 0x00E000 | 0x002000 | otadata          |
|  00  | 10  | 0x010000 | 0x280000 | app0             |
|  01  | 02  | 0x290000 | 0x005000 | nvm              |
|  01  | 82  | 0x295000 | 0x155000 | spiffs           |
|  01  | 03  | 0x3EA000 | 0x010000 | coredump         |



Edytowano Listopad 6, 2023 przez 99teki

[99teki]

- trochę to trwało ale sterta , stos i 126 kB RAM-u dało o sobie znać.

- za to apka pod telefon poszła w 1 godzinę z APKinventory, fakt skorzystałem z innego projektu z BT SSP.





[99teki]

- nie samą pogodą człowiek żyje a czasem gierką, szczególnie jak ma < 10 lat.

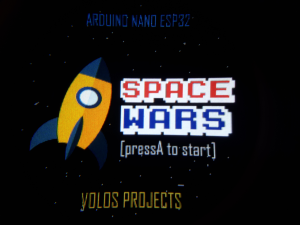

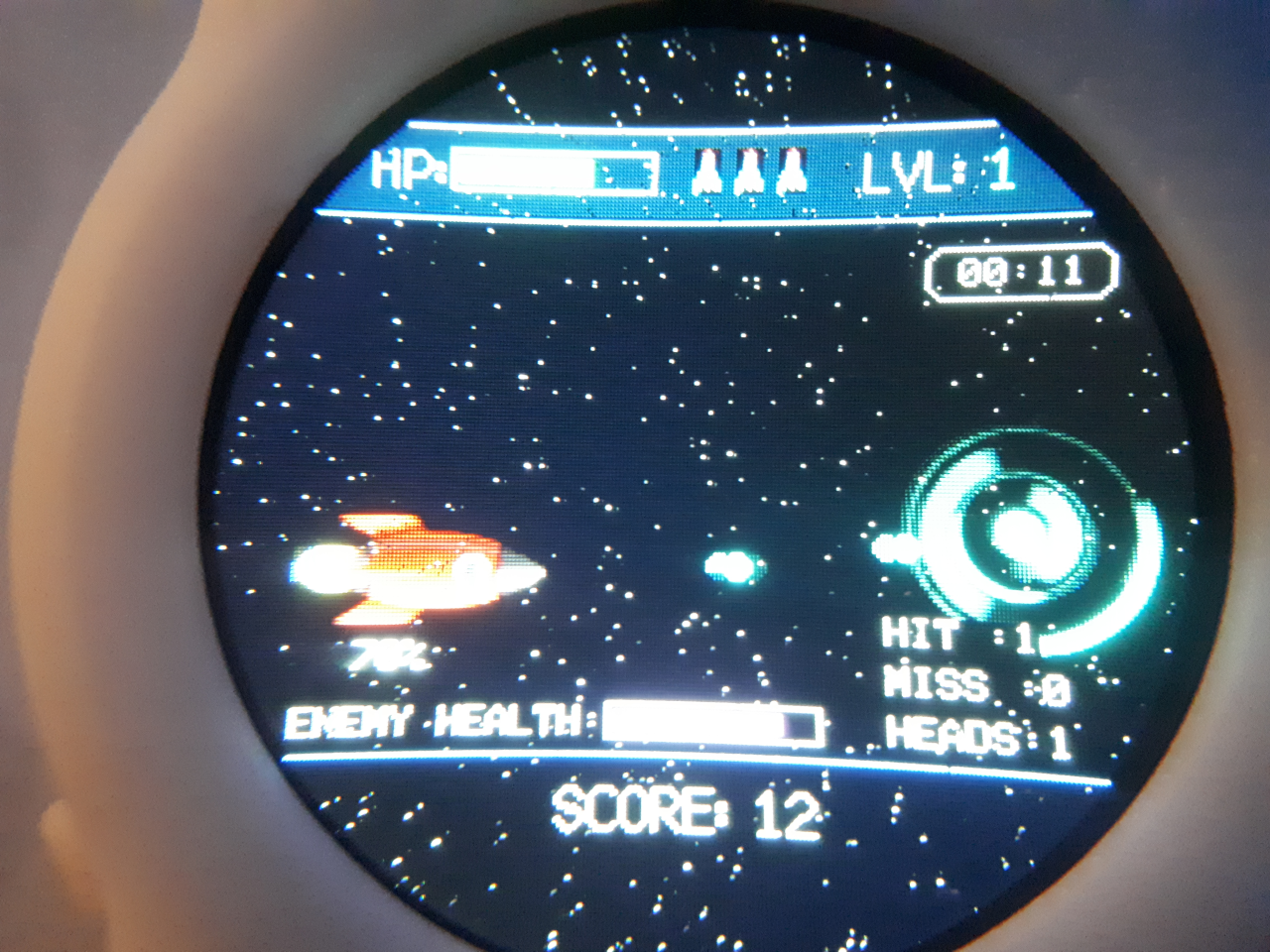

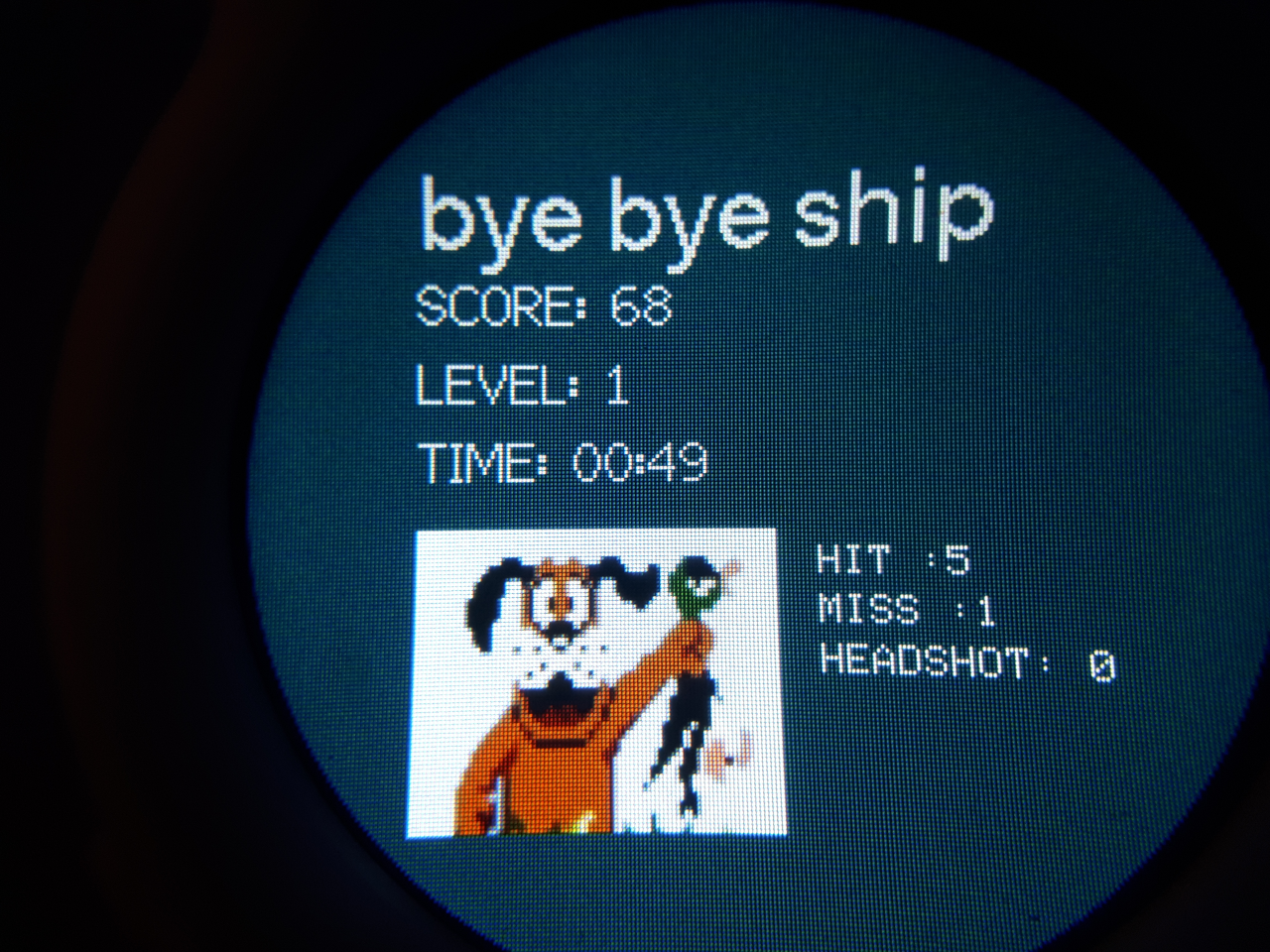

- gra Space War autorstwa volos (https://github.com/VolosR/GameNANO/tree/main).

- dodano efekt lotu w kosmosie, gwiazdy.



[99teki]

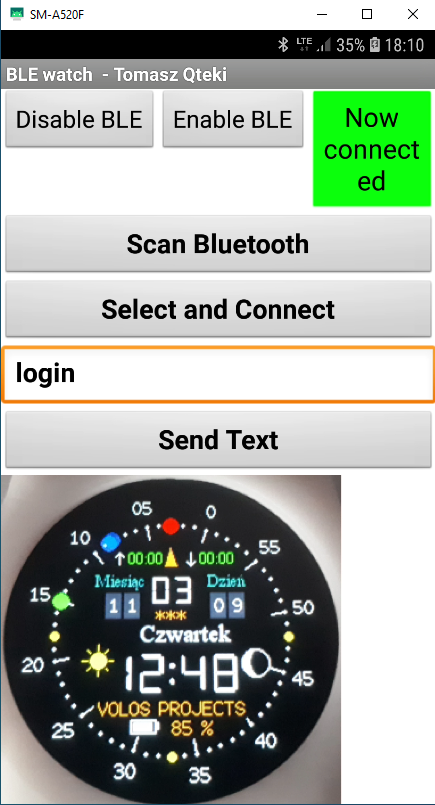

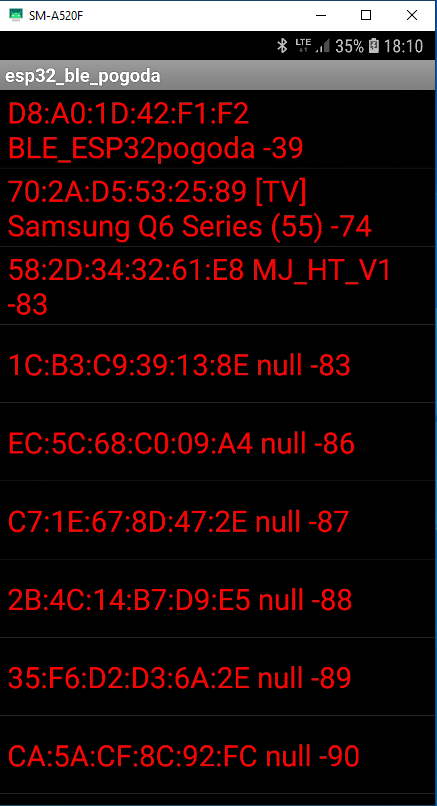

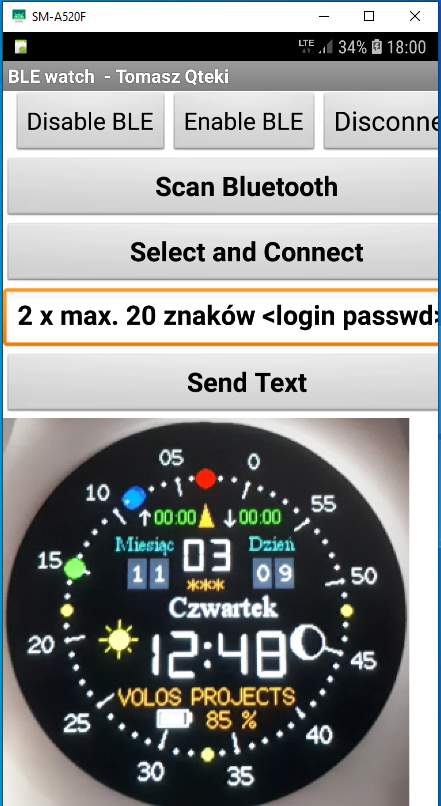

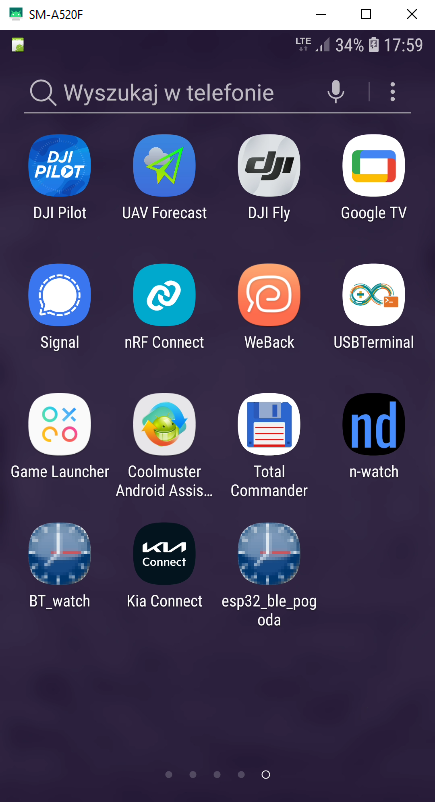

-dzisiaj apka o nazwie "esp32_ble_pogoda" napisana z pomocą App inventory (https://appinventor.mit.edu/).

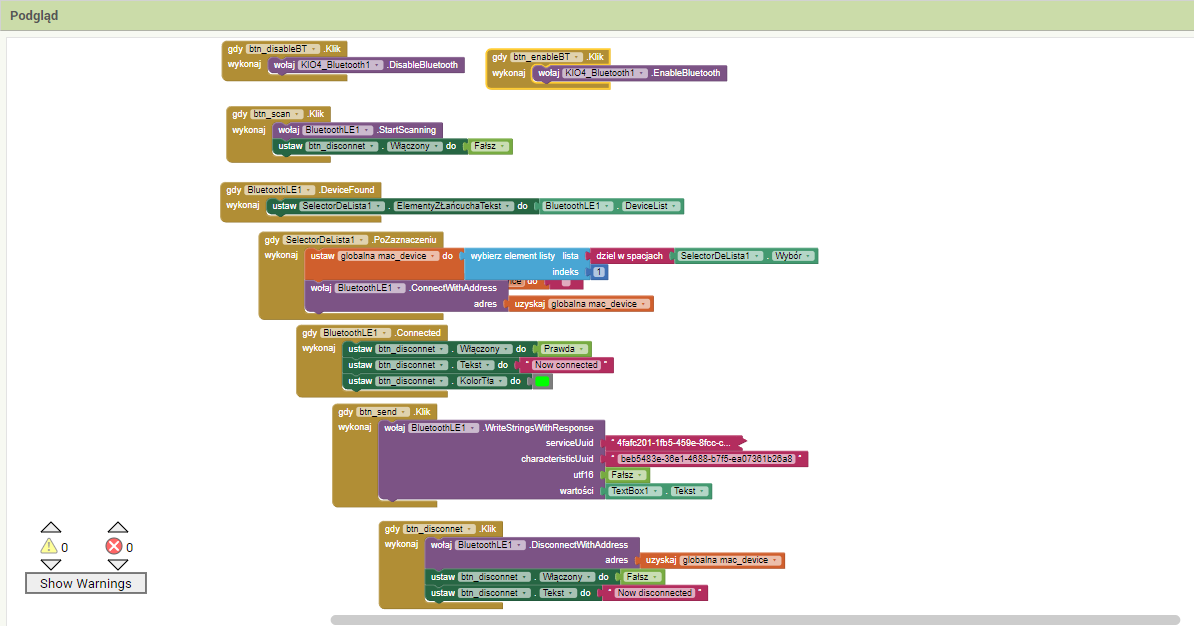

- poniżej załączam plik do importu i budowy aplikacji oraz obrazek blokowy aplikacji.

- aby się dużo nie szarpać z programem należy na początku zrobić upgrade plikiem edu.mit.appinventor.ble-20230728.aix lub nowszym.

- aplikacja jest prosta, ma jedną wadę, po wysłaniu dwóch tekstów BLE telefonu się blokuje i należy zrestartować BLE (zamknij / otwórz BLE)

esp32_ble_pogoda.zip

Edytowano Listopad 22, 2023 przez 99teki

[99teki]

- najważniejszy punkt, pomiar poboru prądu przez "zegarek".

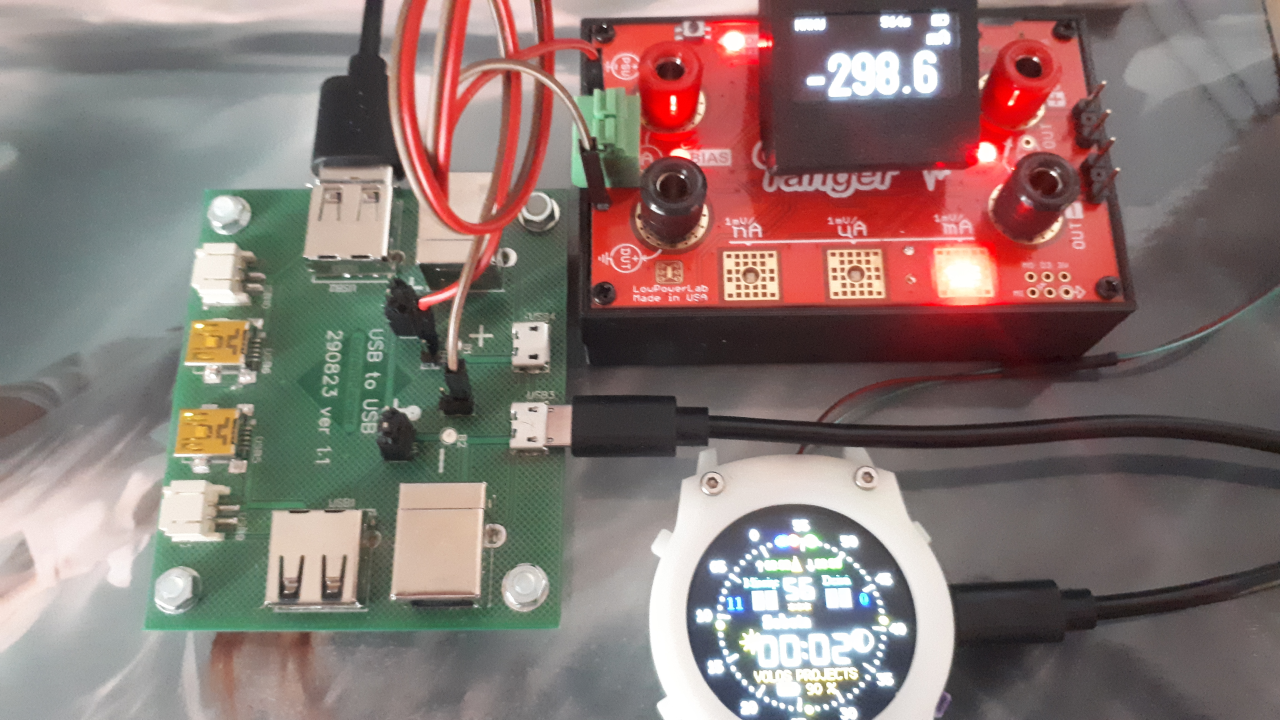

- w "laboratorium" moduł Current Ranger (https://github.com/LowPowerLab/CurrentRanger) oraz płytka z kilkoma gniazdami USB.

- akumulator pobiera do ładowania około 200 mA.

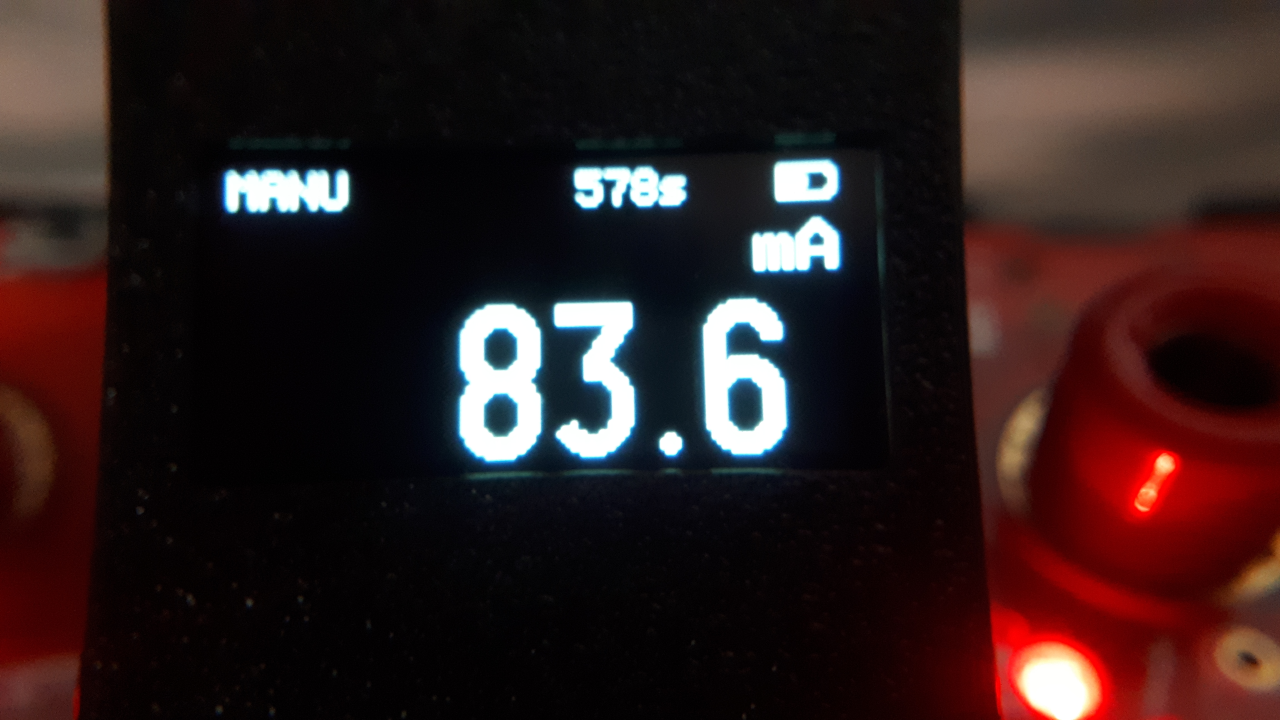

- normalny pobór prądu przez "zegarek" to około 90 mA.

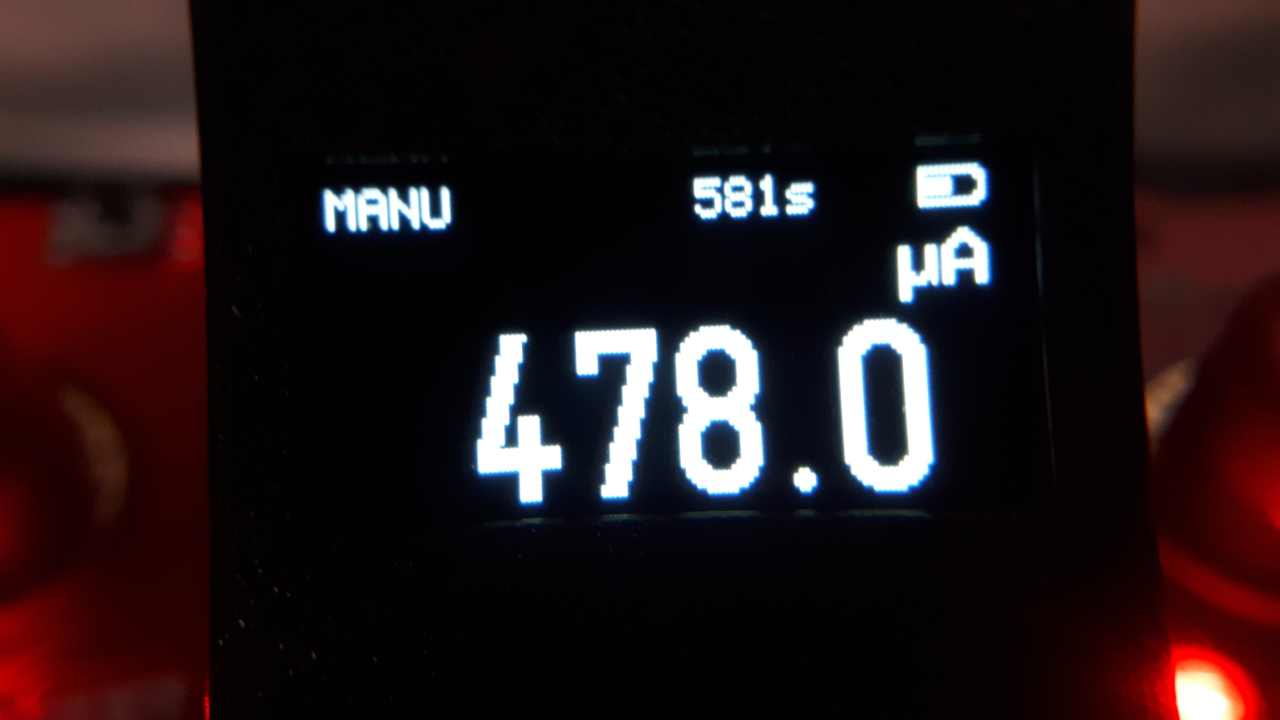

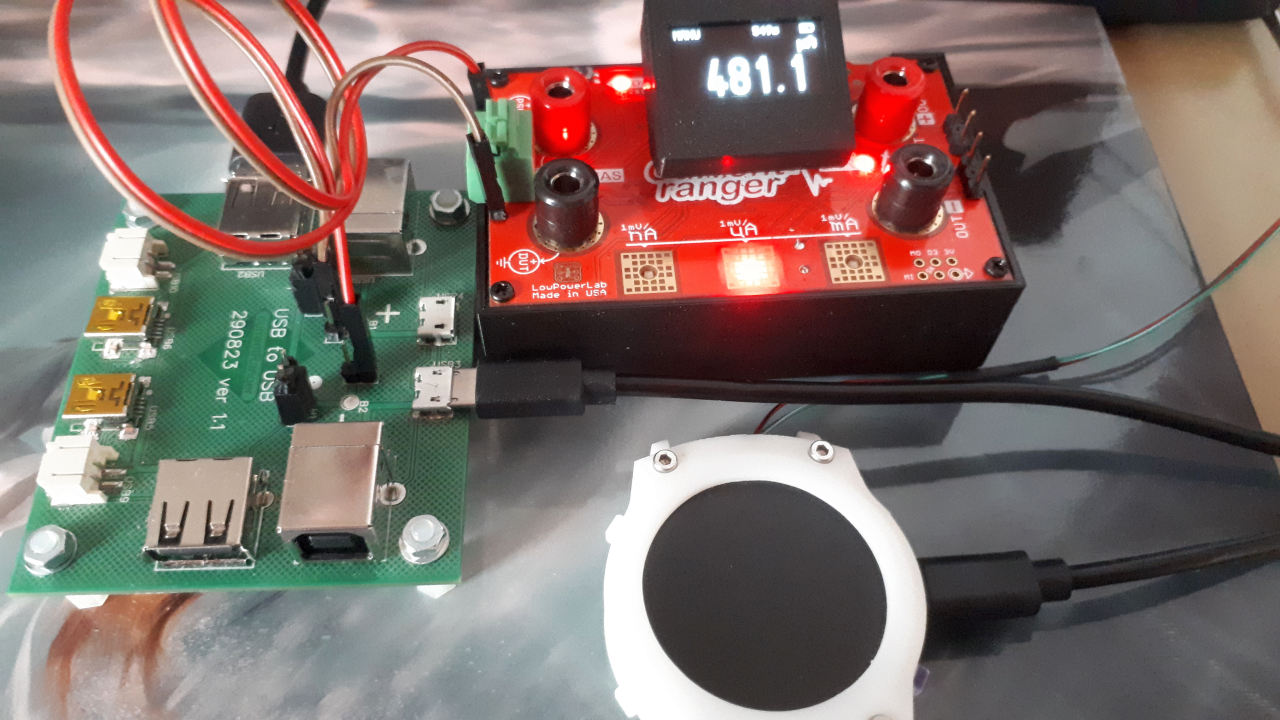

- w trybie sleep udało się zejść z poboru prądu 650 uA do około 480 uA poprzez zastosowanie komendy  gpio_reset_pin(GPIO_NUM_xx); dla wszystkich pinów GPIO oprócz GPIO13, który służy do funkcji wybudzenia.

- taki pobór prądu był do przewidzenia ponieważ elementy zastosowane w zegarku pobierają w trybie sleep/ standbye około 310 uA.
