Wyprowadzenia I2C i podłączenie

[Yubi]

Cześć, próbuje wykonać prosty klaskacz - do sterowania TV po podczerwieni. Raczej słaby ze mnie elektronik stąd użycie gotowych modułów. Znalazłem dwa takie które wydaje mi się, że są do tego najbardziej odpowiednie:

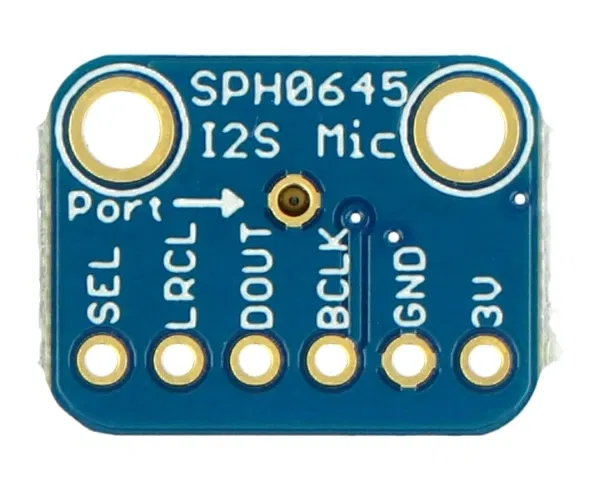

- Adafruit 3421 (mikrofon na I2S)

- Seeeduino Xiao

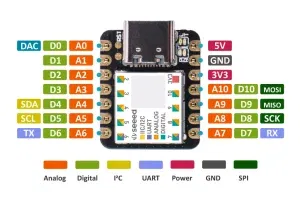

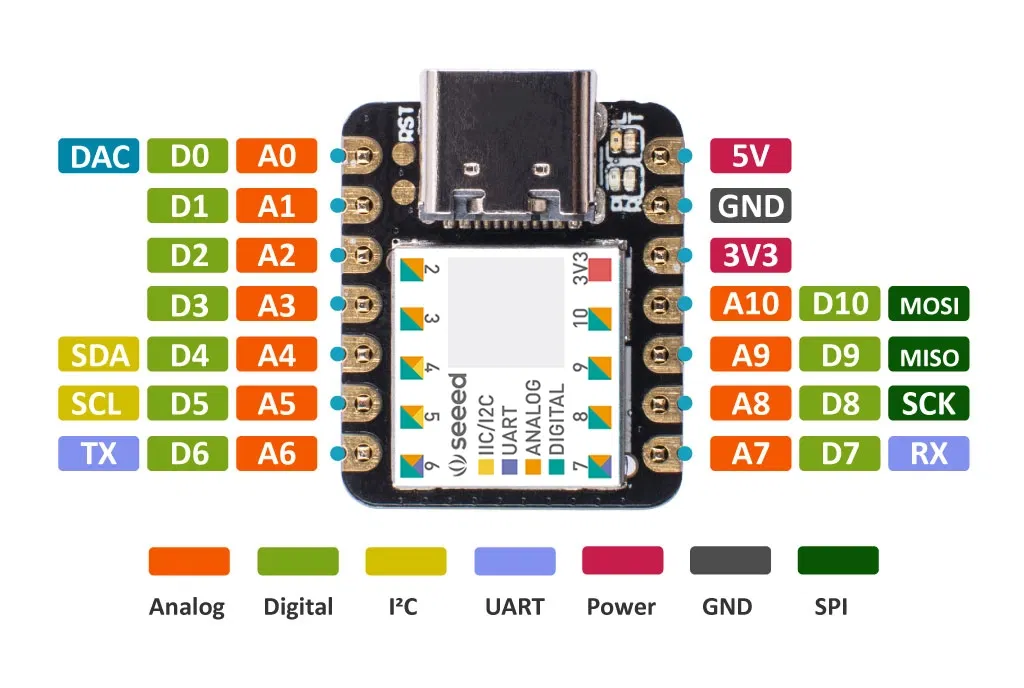

No i pojawił się pewien problem, o ile GND czy 3,3 V są raczej oczywiste to z szyną I2C nie miałem jeszcze styczności. Linie takie jak BCLK, DOUT, LRCL, SEL nie są dla mnie takie oczywiste. Po schemacie Xiao widać, że I2C korzysta z SDA i SCL ale trochę to się mija z tym co mam przy Adafruit.

Mogę się mylić ale wydaje mi się, że BCLK -> SCL, DOUT -> dowolne złącze cyfrowe np. D1 albo SDA, LRCL ??? (jakaś linia zegarowa ale nie mam już żadnej dostępnej oprócz prawdopodobnie SCK) , SEL -> dowolne złącze cyfrowe np. D2

Istnieje też szansa, że nie da rady tego w ten sposób wykonać ale chciałbym jeszcze zapytać kogoś kto ma nieco więcej doświadczenia w tym temacie.





[H1M4W4R1]

10 minut temu, Yubi napisał:

No i pojawił się pewien problem, o ile GND czy 3,3 V są raczej oczywiste to z szyną I2C nie miałem jeszcze styczności. Linie takie jak BCLK, DOUT, LRCL, SEL nie są dla mnie takie oczywiste. Po schemacie Xiao widać, że I2C korzysta z SDA i SCL ale trochę to się mija z tym co mam przy Adafruit.

To nie jest szyna I2C tylko I2S:https://en.wikipedia.org/wiki/I²S

Sądzę, że dobrym pomysłem będzie zajrzeć tutaj: https://forum.seeedstudio.com/t/can-a-xiao-be-configured-for-i2s/253248/2

[Yubi]

Faktycznie nie zwróciłem uwagi - tak niewielki szczegół a to dwa różne standardy - dzięki.

[H1M4W4R1]

1 minutę temu, Yubi napisał:

tak niewielki szczegół

Literki to bardzo duży szczegół. Często możesz w ten sposób mieć kompletnie inną obudowę układu i masz wtopę przy składaniu PCB... Lepiej uważaj 😉
