Co mogę jeszcze ciekawego zrobić z zestawem od FORBOT elektronika czesc 1?


Igus

Pomocna odpowiedź

Co mogę jeszcze ciekawego zrobić z zestawem od FORBOT elektronika czesc 1? Macie jakieś pomysły forumowicze? W zestawie mam:

1Płytka stykowa 400 otworów.

2Przewody połączeniowe męsko-męskie - 15 szt.

3Bateria 9 V z dedykowanym zatrzaskiem (tzw. klipem).

4Tranzystor BC546 - 2 szt.

5Tranzystor BC556 - 2 szt.

6Tranzystor BS170 - 2 szt.

7Rezystory przewlekane: 100 Ω, 330Ω, 1 kΩ, 10 kΩ (po 10 szt.).

8Potencjometr montażowy.

9Kondensatory: 100 nF (10 szt.), 220 μF (4 szt.). 1000 μF (4 szt.).

10Przekaźnik z cewką z napięciem 5 V.

11Diody 1N4148 - 5 szt.

12Diody LED 5 mm: zielona (5 szt.), czerwona (5 szt.), żółta (5 szt.), niebieska (1 szt.).

13Dławiki osiowe: 10 μH (2 szt.) , 1mH (2 szt.).

14Stabilizator liniowy 7805 5 V (2 szt.).

Link do komentarza
Share on other sites

Z tranzystorów NPN mostek typu h:


polecam dodać rezystor 10k ohm z bazy do masy.

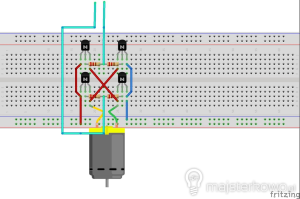

zasada działania: jak podasz sygnał na jeden z jasnoniebieskich przewodów to silniczek powinien się pokręcić w prawo lub w lewo a jak nie to możesz zastąpić silniczek rezystorem i dwoma diodami led gdzie : rezystor będzie podpięty do żółtego kabelka. katoda diody led będzie podłączona do rezystora a anoda do zielonego kabelka a druga na odwrót równolegle z pierwszą diodą.

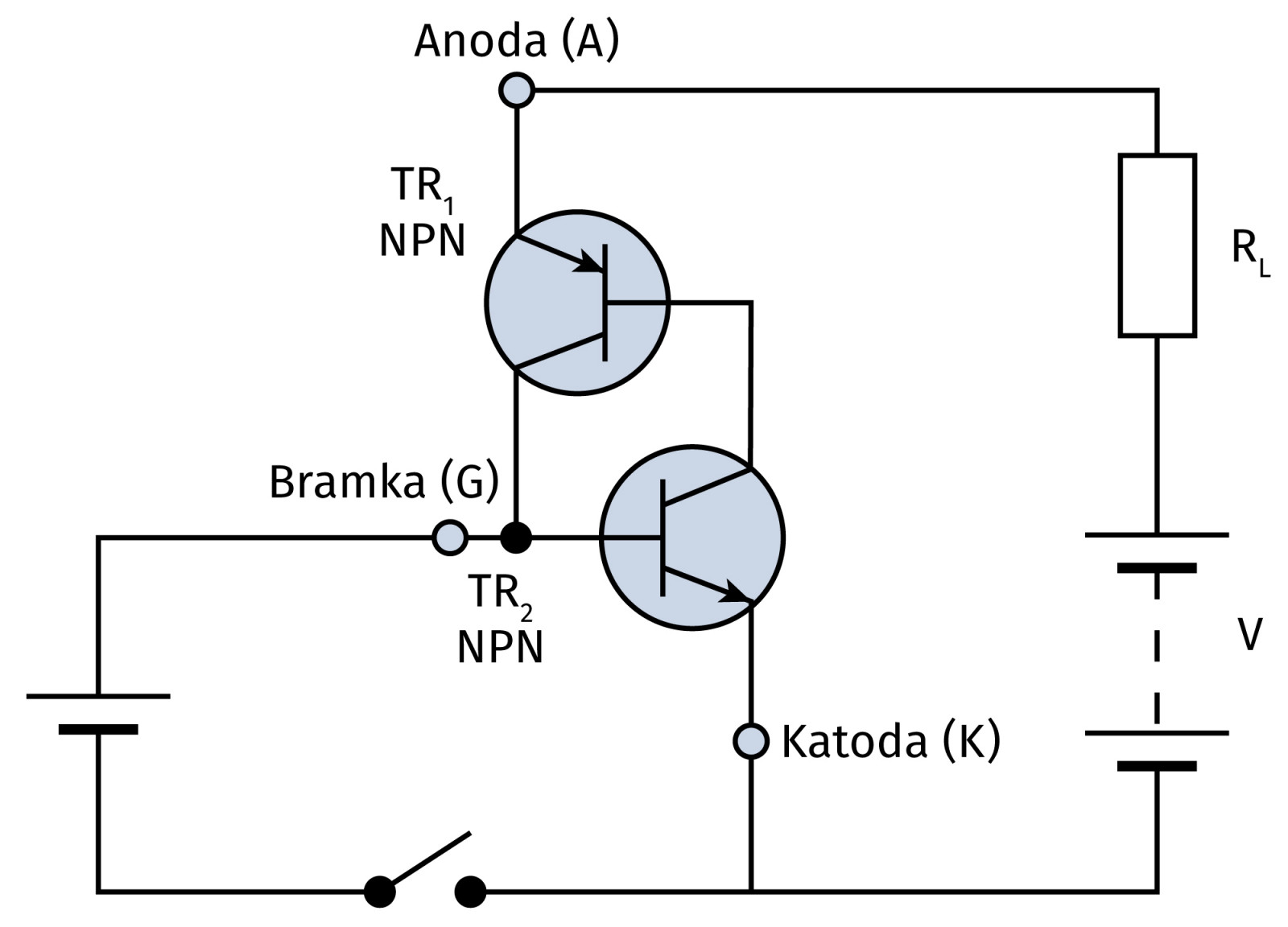

Tyrystor:



gdzie w miejscu za RL możesz wstawić diodę

Zabezpieczenie przeciwspięciowe:



A z ładowarką do telefonu bym na tym poziomie w sumie jeszcze się wstrzymał. bo mógłbyś zepsuć telefon źle podłaczając.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

polecam ci zanim przetestujesz układy spróbować je odwzorować w np. aplikacji PROTO z sklepu play. do takich prostych układów nada ci się idealnie byś mógł je zrozumieć

  • Pomogłeś! 1
Link do komentarza
Share on other sites

@Igus bardzo wiele 😉 https://www.talkingelectronics.com/projects/200TrCcts/1-100TransistorCircuits.pdf ale musisz poznać podstawy, masz kurs elektroniki na forbocie ale nie mniej użyteczny jest "ośla łączka" Piotra Góreckiego

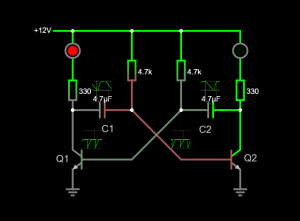

Zanim uruchomisz układ możesz go zasymulować https://www.falstad.com/circuit/circuitjs.html i jeden z układów w tym symulatorze https://tinyurl.com/ywdzozwo




Edytowano przez _LM_
  • Lubię! 1
Link do komentarza
Share on other sites

@Igus oczywiście zachęcam do eksperymentów, ale ostrożnie, aby nie spalić zbyt dużo elementów. Część z nich przyda Ci się podczas nauki z drugiego poziomu kursu elektroniki, podczas którego wykonasz więcej projektów praktycznych (np. czujnik odległości, tester pilotów i ładowarkę do telefonu). Więcej informacji: https://kurs.forbot.pl/elektronika2

Link do komentarza
Share on other sites

Nie chodzi o to, po prostu wiesz, ja napisałem chyba wyraźnie co jest do czego a takie pytanie w stylu

14 godzin temu, Igus napisał:

co to za schemat

to się zacząłem zastanawiać czy może nazbyt trudne przykłady podaję. I się nie przejmuj, ja pierwszy dosłownie "kontakt z prądem" miałem jako kilkuletni dzieciak.
