Bateria się szybko wyczerpuje, układ z NE555


janpi

Pomocna odpowiedź

Cześć,
To mój pierwszy post tutaj więc HEJ WSZYSTKIM 🙂

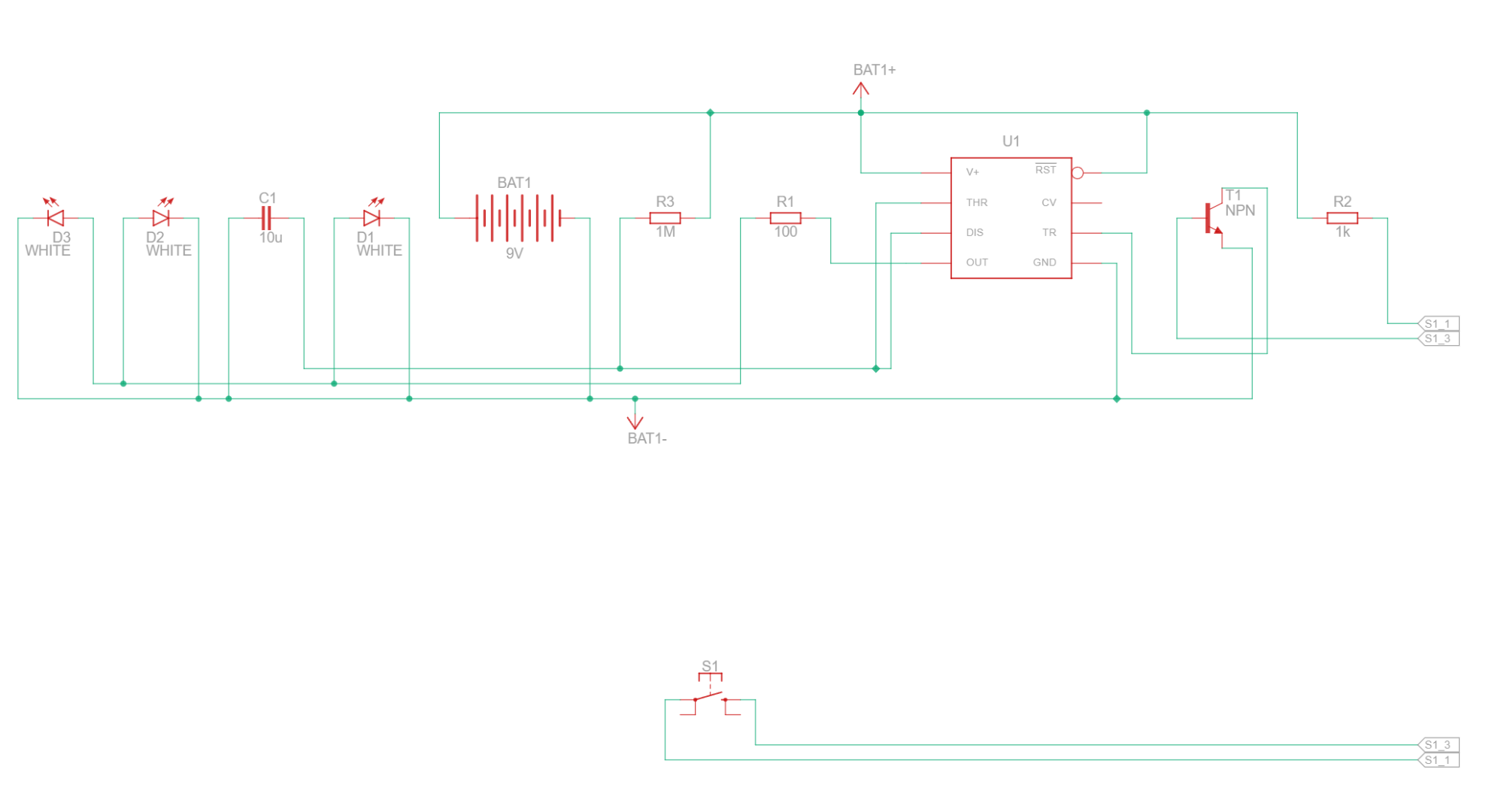

Zbudowałem układ jak w poniższych schematach (z tą różnicą że zamiast switcha jest przycisk dotykowy TTP223).
Ma to działać tak, że po włączeniu przycisku diody świecą się przez określony czas i potem wyłączają - to działa dobrze, niestety bateria 9V wyczerpuję się w ~2 dni.

Co może być przyczyną tak szybkiego wyczerpywania baterii? Prąd jaki pobiera TTP223 jest bardzo niski i teoretycznie bateria nie powinna się tak szybko wyczerpywać. Jak się przed tym zabezpieczyć?





Link do komentarza
Share on other sites

A jaki jest ten niski pobór prądu przez TTP223?
Przez ile czasu świecą LED-y po uruchomieniu i jaki prąd pobierają?
Te baterie są mało wydajne prądowo, może najzwyczajniej w świecie wystarcza to do jej rozładowania?

Link do komentarza
Share on other sites

43 minuty temu, Danyeru napisał:

A jaki jest ten niski pobór prądu przez TTP223?

hej

Pobór prądu (przy VDD=3V): 3.0uA (low power mode), 7.0uA (fast mode), czyli rząd wielkości bo bateria ma 400 mAh-1200mah, diody zaświecają się na kilkanaście sekund po dotknięciu, bateria wyczerpuje się nawet jak diody nie świecą w ogóle.



https://elektroweb.pl/klawiaturyprzyciskijoysticki/74-przycisk-dotykowy-pojedynczy-ttp223-14x11mm-touch-sensor-5904162800520.html

Link do komentarza
Share on other sites

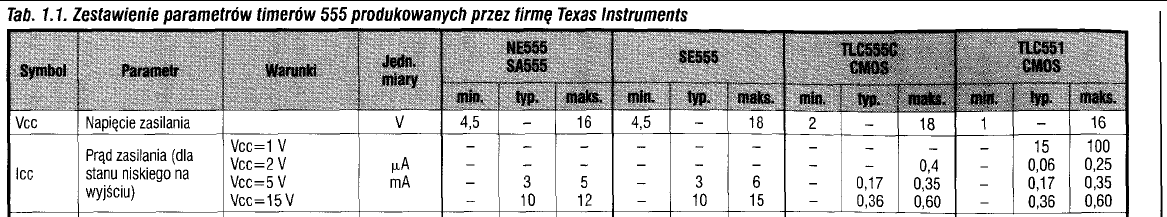

Bazujesz na danych katalogowych. Weź miernik i zmierz sobie ile pobiera układ w stanie spoczynkowym, a ile pobiera układ w stanie aktywnym (diody świecą). Tak na marginesie sam 555 także zużywa prąd.


Jak pomierzysz pobór prądu to dobierzesz odpowiednie źródło zasilania.

Edytowano przez Belferek
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

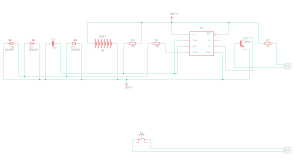

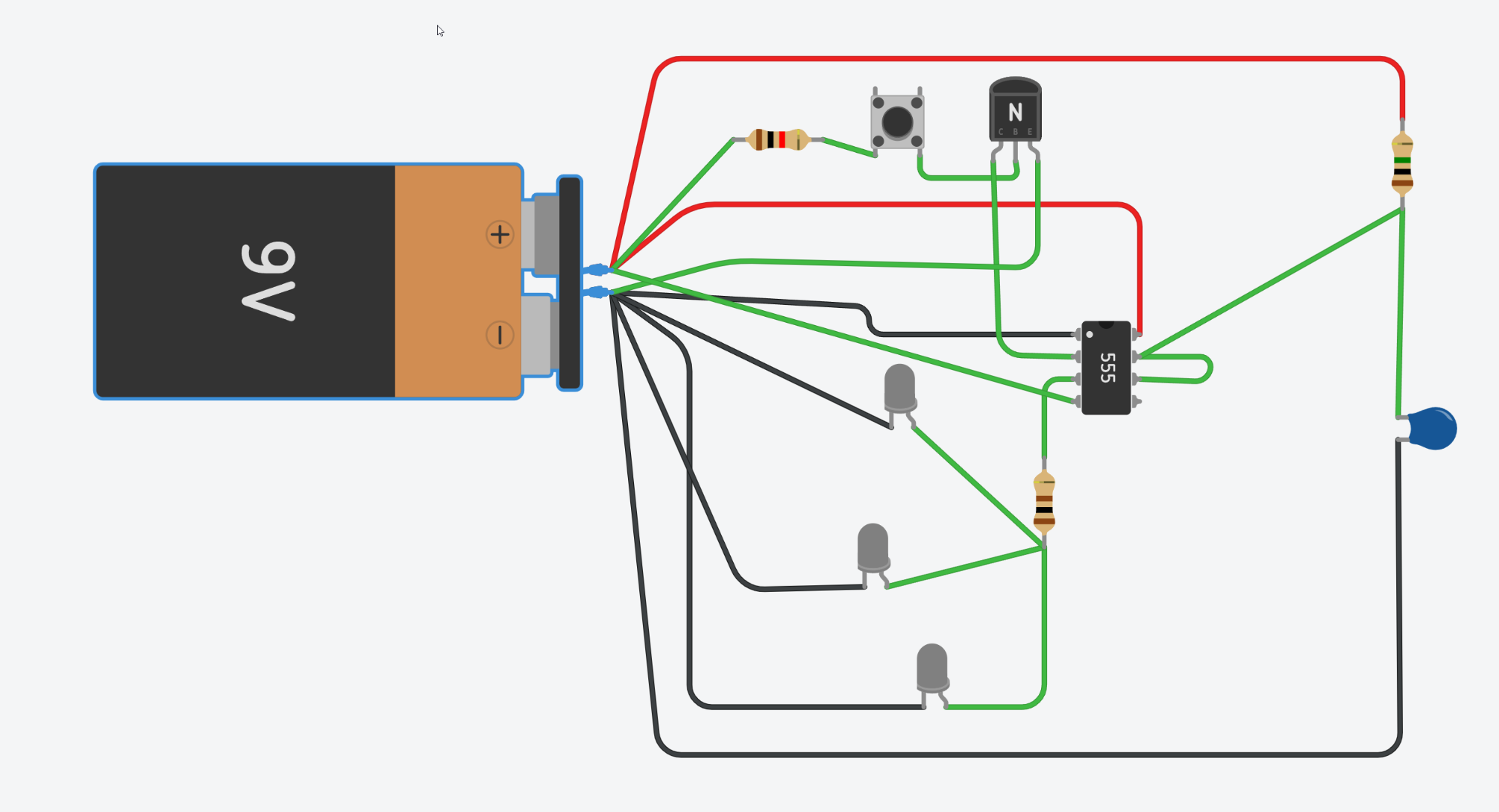

Powyżej poprawiony schemat dla lepszego zrozumienia działania (interpretacji) układu.
