Czy każda dioda musi mieć odzielne GND?

[Igus]

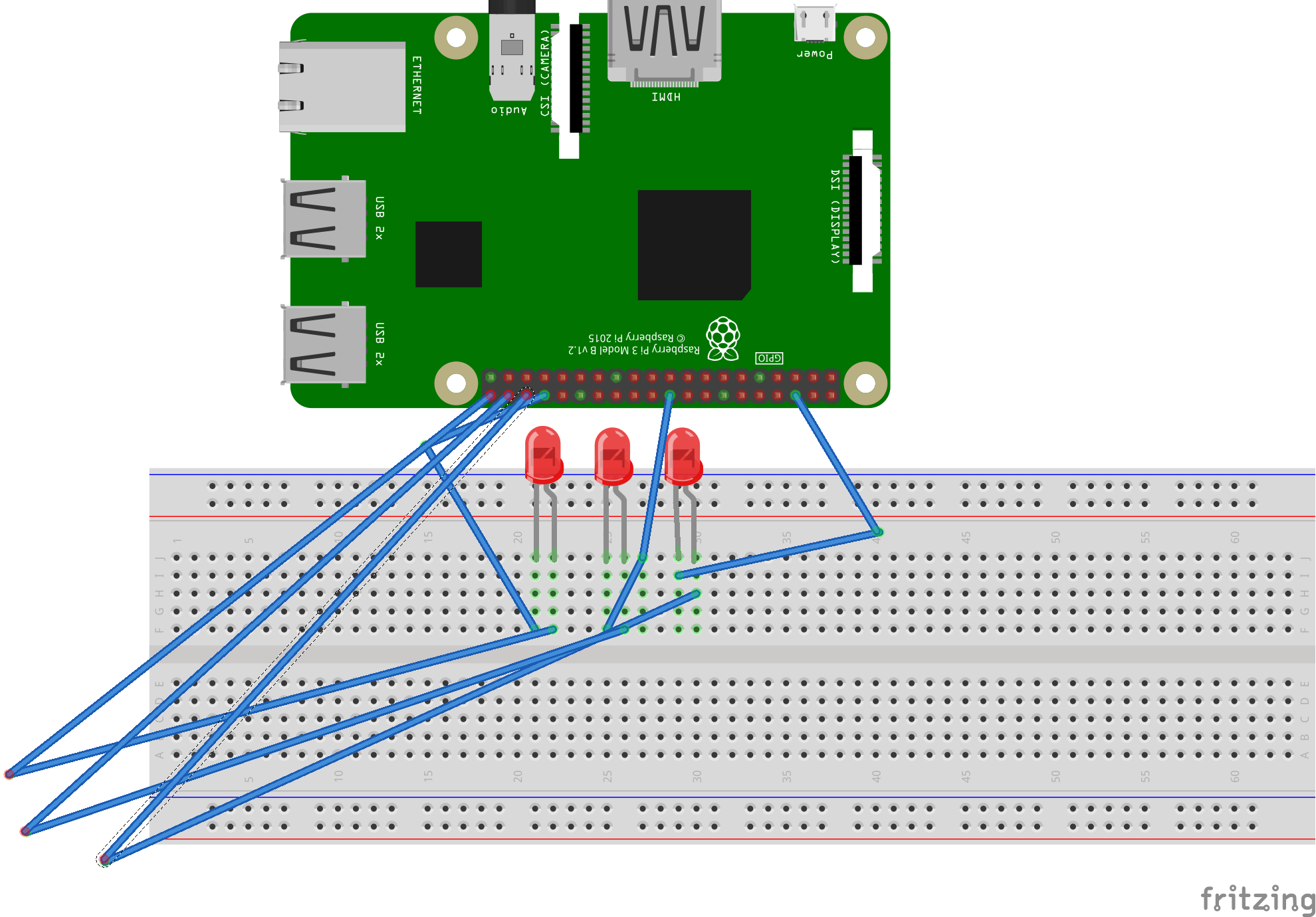

Czy każdej diodzie muszę poświęcić odzielne GND? Na rysunku w Fritzing jest sygnalizacja świetlna.



PS. Na rysunku o nazwie "Ze wspólnym GND.png" zapomniałem dodać kabelek od lini (-) do GND w RPi

[Belferek]

GND jest wspólne dla całego obwodu elektrycznego. Nie wiem gdzie ty widzisz nazwę rysunku "Ze wspólnym GND.png" - ona się nie wyświetla.

Tak na marginesie to w programie fritzing możesz używać różnych kolorów dla swoich "kabelków" i można je prowadzić bardziej czytelnie wykorzystując np. kąty proste.



Edytowano Grudzień 16, 2023 przez Belferek

[Igus]

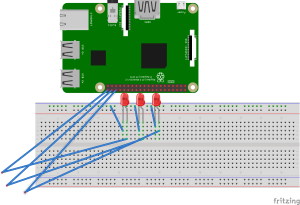

Czyli moge podlaczyc tak jak na rysunku "Ze wspólnym GND.PNG" (ps. RYSUNEK nr.2 ten niżej)

[Belferek]

W zasadzie tak - możesz, tyle, że brakuje mi tu rezystorów ograniczających prąd LED.
Poczytaj zanim zaczniesz cokolwiek podłączać ten artykuł: https://forbot.pl/blog/jak-dobrac-rezystor-do-diody-rozne-metody-zasilania-led-id14482

Edytowano Grudzień 16, 2023 przez Belferek

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Igus]

Wiem, wiem ale diody się nie nagrzewają, nie spalają się, więc chyba jest ok

[Igus]

Dzk @Belferek za poświęcony czas. Jestem dość zielony więc dzięki za pomoc

[Belferek]

3 minuty temu, Igus napisał:

więc chyba jest ok

nie jest ok

[Danyeru]

Ale wiesz, że to rezystory to nie są do ochrony diody w tym przypadku?
Jeżeli zasilałeś LED-y bezpośrednio z pinów malinki, bez rezystorów ograniczających prąd, to możesz mieć odpowiedź, czemu masz problemy z napięciami na tych pinach...

[Igus]

No to jak dobierać rezystory tak aby nie przekraczać tej głównianej wydajności sprzętowej.

[Igus]

Po prostu używać tranzystora?

[Igus]

Słuchajcie ja jestem totalnie zielony. Więc no troche nwm o co chodzi

[Danyeru]

Tak, aby pobierany prąd był mniejszy.
@Belferek podlinkował Ci temat doboru rezystora do diody.
Twierdzisz, że przerobiłeś kurs elektroniki, więc pojęcie prądu powinno być Ci znane.
Dla wszelkich układów są dane katalogowe, w których masz podane wydajności prądowe pinów i całego układu.

Najlepiej zasilić te diody z osobnego źródła. Dla diód dobrać rezystory, pomiędzy płytkę a diody dać tranzystory, połączyć wszystkie masy.

[Belferek]

5 minut temu, Danyeru napisał:

Najlepiej zasilić te diody z osobnego źródła

Bez przesady - te 5-10mA nie spali pinu GPIO.

[Igus]

No a jaka jest maksymalna wydajność prądowa pinu GPIO? np. Czujnik temp też podłączać pod zewnętrzne zasilanie?

[Danyeru]

Cytat

Piny GPIO pracują z napięciem 3.3 V z maksymalnym obciążeniem prądowym wynoszącym 16 mA. Oznacza to, że możemy bezpiecznie zasilić jedną lub dwie diody LED z pojedynczego pinu GPIO, przez rezystor.
