Modernizacja głośnika aktywnego od starego PC

[BlackJack]

Witam. Naprawiam stary zestaw głośników stereo do PC-ta. Chcę go dać małemu synkowi jako głośniki zewnętrzne do brzdękadła które dostanie na święta. Usterka jest prozaiczna bo rozleciał się potencjometr głośności. Przy okazji też wymienię wszystkie elektrolity, mają dobre 20 lat. Ale nie o to chcę zapytać.

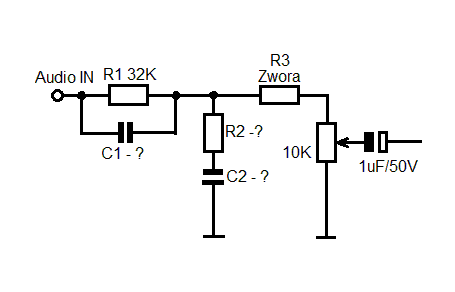

Na PCB brakuje kilku elementów, filtru wejściowego toru audio. Rozrysowałem schemat jednego kanału. Tam gdzie nie ma wartości elementów nie ma wlutowanych podzespołów. Czy może ktoś pomóc mi je dobrać? Nie jestem szpecem od audio, a chciałbym je wlutować z ciekawości, czy coś daje?

Parametry z tabliczki znamionowej:

impedancja 32KΩ

pasmo 100Hz - 18KHz

scalak mocyTEA2025B, zasilanie symetryczne -10 do +10V

Ja tak strzelam C1 - 220pF, R2-32KΩ, C2-68 lub 100 nF ??

Edytowano Grudzień 23, 2023 przez BlackJack

[Kuba83]

Witam!

Te elementy można wywalić, podając sygnał wprost na potencjometr.

To były układy "Mega Bass" , było to popularne 25-40 lat temu, jednak w połączeniu z tak marnym scalakiem jak TEA2025/KA2206(są to zamienniki), który ma 1W na kanał, wnoszą kupę zniekształceń i będzie charczenie przy dużej głośności.

Bez tych układów uzyskasz płaską charakterystykę pasma przenoszenia, dla dzieciaka może być, zresztą dobre głośniki do komputerów takiego badziewia nie posiadają, śmiało dawaj sygnał na potencjometr.

A w ogóle to byś lepiej zrobił dając tam moduł w klasie D, na przykład PAM8403, nie będzie to charczeć i zagra dużo lepiej od tego scalaka, który ma już ponad 40 lat na karku, to powstało na samym początku lat 80-tych.
