Nieprawidłowe natężenie z kursu podstaw elektroniki


urbiq

Pomocna odpowiedź

Przerabiam kurs podstaw elektroniki i utknąłem na prawie Ohma i mierzeniu natężenia prądu przy opornikach 1K i 10K https://forbot.pl/blog/kurs-elektroniki-prawa-ohma-i-kirchhoffa-id3986 - Chciałbym się dowiedzieć co robię źle i dlaczego natężenia wychodzą zupełnie inne niż w kursie i jeszcze inne niż ze wzoru? Sprawdzone na 2 miernikach. Wybrany zakres na mierniku to 20mA.

Przy zasilaniu baterią 9,69V, dla rezystora 10K (zmierzone 9820 Ω) natężenie wg multimetru wynosi 0,75 mA, a powinno 0,98mA.
Przy zasilaniu baterią 9,69V, dla rezystora 1K (zmierzone 985 Ω) natężenie wg multimetru wynosi 1,96 mA, a powinno 9,83mA.



Poniżej wklejam zdjęcia układów.

10K:

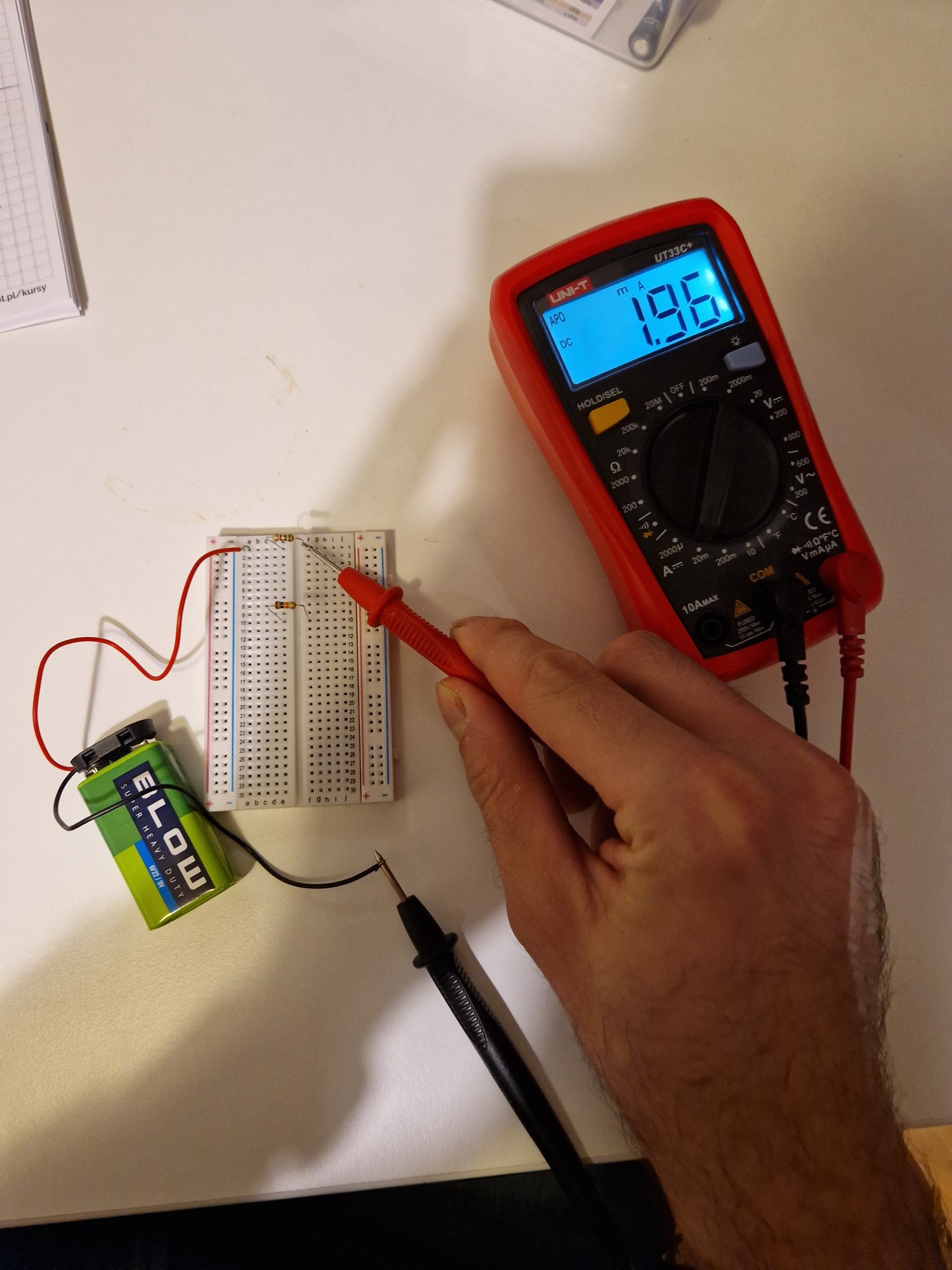

1K:


Link do komentarza
Share on other sites

@urbiq witam na forum 🙂 Prawdopodobnie Twoja bateria jest dość mocno rozładowana. Zakładam, że napięcie, które podajesz (9,69 V) występuje na baterii, gdy nie jest do niej nic podłączone. Zgadza się? Sprawdź jakie jest napięcie na baterii, gdy jest do niej podłączony rezystor (np. ten 1k).

  • Pomogłeś! 1
Link do komentarza
Share on other sites

@Treker Dziękuję za przywitanie i odpowiedź. Prawdopodobnie masz rację, ponieważ na baterii przy obciążeniu 1k jest 1,4V - domyślam się, że jest to za mało. Musiałem w takim razie otrzymać już rozładowaną baterię. Kupię nową i jeszcze raz dzięki za odpowiedź! 🙂

Link do komentarza
Share on other sites

@urbiq dziwna sprawa, bo 1,4 V to wydaje się "aż za mało", ale w każdym razie na pewno jest to zły wynik. Jeśli bateria przyszła rozładowana to zgłoś sprawę do sprzedawcy (np. do Botlandu) na pewno szybko uda się rozwiązać jakoś ten problem 🙂 Pamiętaj tylko, aby "uważać" na nową baterię. Szansa, na rozładowanie od nowości jest niska. Często przyczyną takiego problemu jest to, że ktoś podłącza np. układ z jakimś rezystorem i zostawia go podłączonego na wiele godzin (np. na noc) - łatwo to przeoczyć, a bateria się po prostu rozładowuje.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

@Treker - kupiłem nową baterię i Twoja hipoteza okazała się być słuszna. Bateria którą dostałem w zestawie musiała być uszkodzona - uważałem na nią i na pewno nie zostawiałem podłączonej do żadnego układu gdy nie robiłem aktywnego pomiaru (łącznie pracowała około kilku minut). Być może uszkodziłem ją w jakiś inny sposób, ale nie wiem jak mogłem to zrobić 🤷‍♂️

Skontaktuję się ze sprzedawcą, a Tobie dziękuję za pomoc! 😃
