Problem z działaniem układu zasilacza stabilizowanego.

[Igus]

21 minut temu, jand napisał:

na wyjściu

Komparatora czy ogolnie

[Igus]

25 minut temu, jand napisał:

1k

Było 10k, zmienić 10k na 1k jeśli chodzi o R1

[jand]

Wszystko jedno

[Igus]

6 minut temu, Igus napisał:

na wyjściu

Przy obciążeniu czy bez?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[jand]

Z obciążeniem (LED z opornikiem))



[Igus]

4.2V na wyjsciu całego ukladu

[Igus]

A bez led-a 3.6V

[jand]

To niedobrze. Z diodą LED, czy bez diody powinno być tyle samo - tyle, ile wynosi napięcie na diodzie Zenera.

A co to za tranzystor?

Edytowano 18 stycznia przez jand

[Igus]

BC546 NPN,

[jand]

Nie obciążaj zbytnio tego stabilizatora, bo ten tranzystor nie jest najmocniejszy (tylko 100 mA)

Musimy się zresetować.

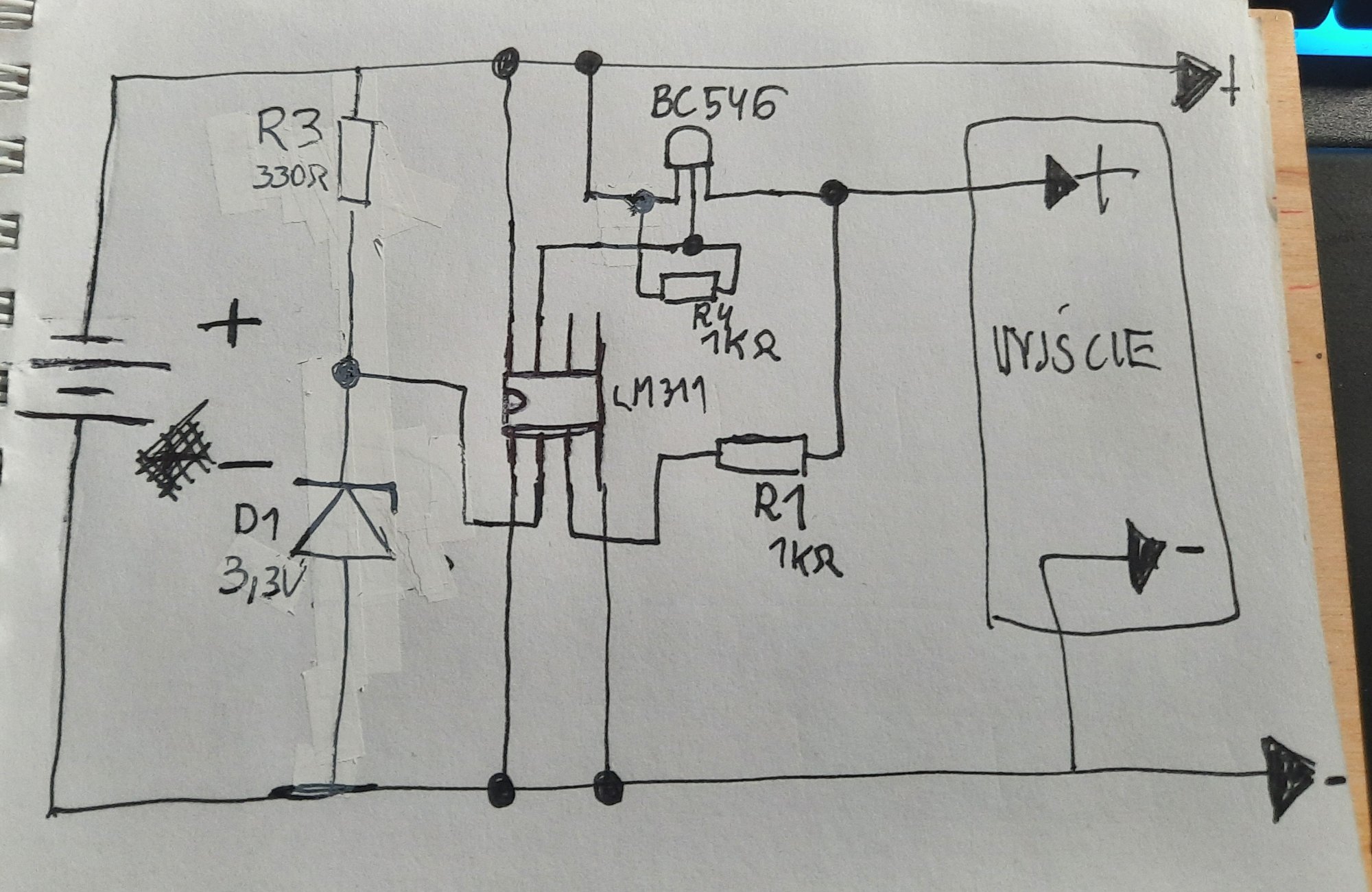

Zrób, proszę, na kartce aktualny schemat z wartościami elementów  i zamieść jego fotografię.

[Igus]

Ok

[Igus]

Ok, wystarczy?

[jand]

Schemat wygląda OK. Zmierz jeszcze, proszę, napięcia na bazie i emiterze tranzystora.

Pomiary wykonuj z obciążeniem diodą LED.

[Igus]

4 minuty temu, jand napisał:

bazie i emiterze tranzystora

Napięcie pomiędzy bazą a emiterem wynosi 250mA

[jand]

Zwiększ opornik R4 do wartości 20k - 50k (co tam masz)
