Problem z działaniem układu zasilacza stabilizowanego.

[Igus]

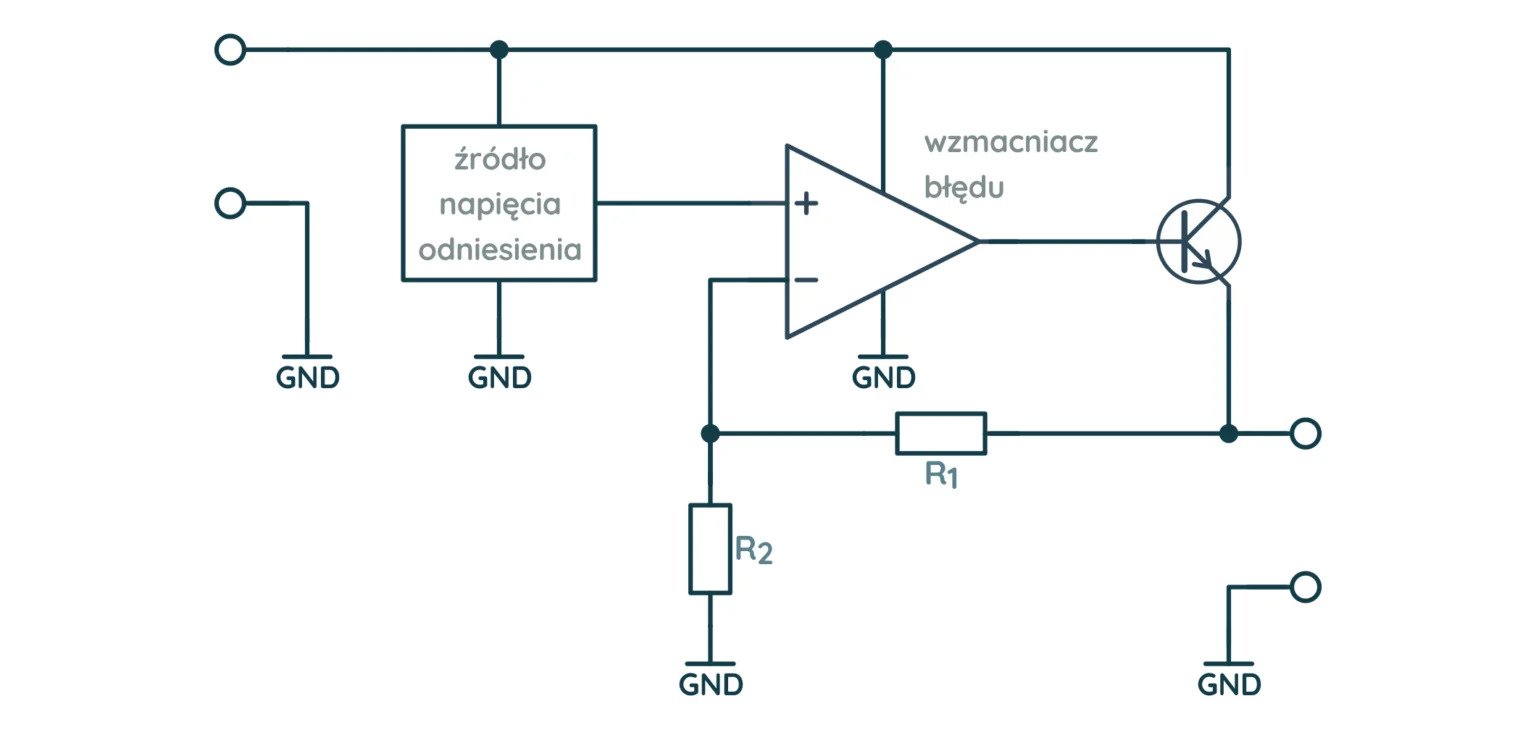

Próbuje odwzrować ten schemat:



Po pierwsze nie wiem jakich rezystorów powinienem użyć, a po drugie czy zamiast źródła napięcia odniesienia mogę dać Zenerkę?

[_LM_]

Skąd ten wynalazek? Po co niby tam są R1/R2?



[Igus]

Z kursu FORBOTA

[Igus]

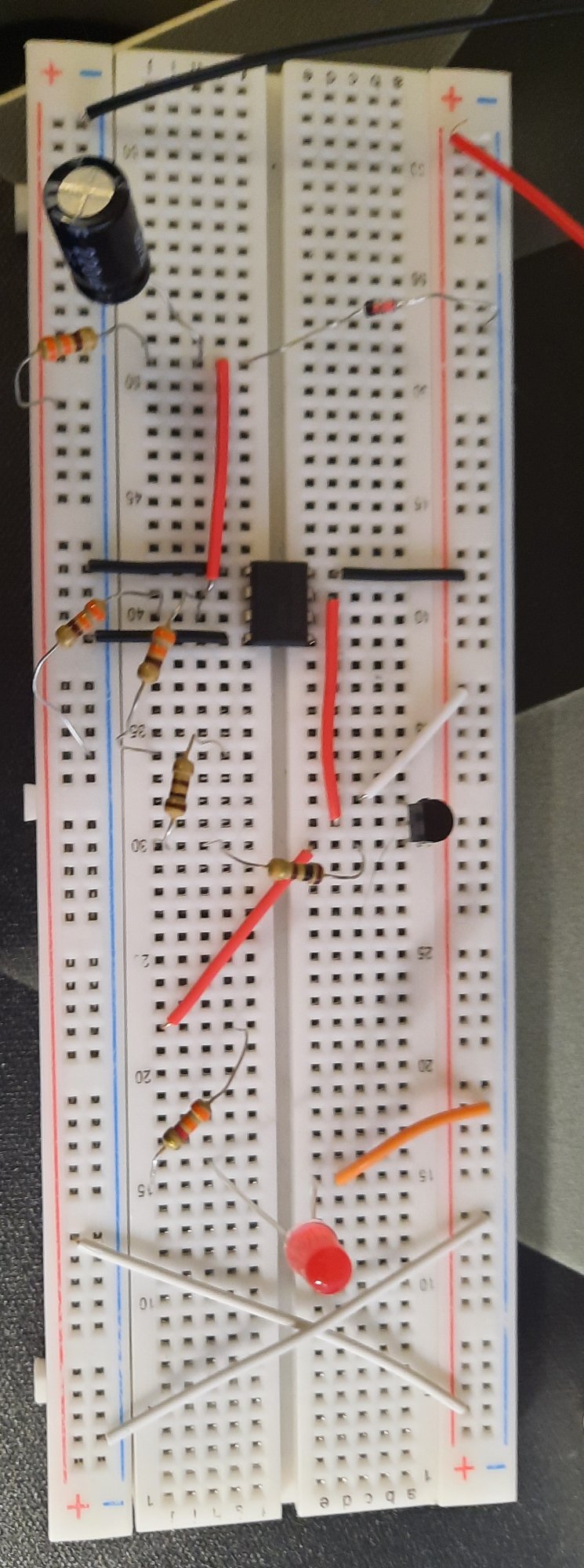

Ale w takim przypadku to nie działa. Na diodzie zenera nie ma żadnego napięcia i na wyjściu jest 0V



[jand]

33 minuty temu, _LM_ napisał:

Po co niby tam są R1/R2?

Dla ustalenia napięcia wyjściowego.



53 minuty temu, Igus napisał:

jakich rezystorów powinienem użyć

To zależy od napięcia wyjściowego.

55 minut temu, Igus napisał:

czy zamiast źródła napięcia odniesienia mogę dać Zenerkę?

Tak, ale parametry zasilacza będą gorsze. Pamiętaj o oporniku polaryzyjacym diodę Zenera. Napięcie nominalne diody musi być niższe od napięcia zasilania.

[_LM_]

5 minut temu, jand napisał:

Dla ustalenia napięcia wyjściowego.

A ok, w pierwszym momencie pomyślałem ze to źródło prądowe stąd pytanie

[_LM_]

17 minut temu, Igus napisał:

Na diodzie zenera nie ma żadnego napięcia i na wyjściu jest 0V

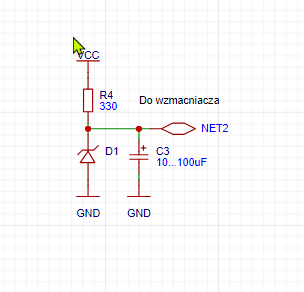

Samo się nie ustali, musisz spolaryzować diodę przez dodanie rezystora



[Igus]

Ok, czyli skoro dioda zenera to 3.3V, a wejście 6v to jakie rezystory dać?,

[jand]

A jakie napięcie ma być na wyjściu?

[Igus]

Myślałem że jeśli używam Zenera 3.3 to na wyjściu będzie 3.3. Ale w takim razie 2 opcje chce, na napięcie 3.3V oraz na napięcie 2.5V

[Igus]

Jest jakiś wzor matematyczny na to?

[jand]

Skorzystaj ze wzoru na dzielnik napięcia. Napięcie wyjściowe "podzielone" dzielnikiem ma dać napięcie odniesienia. Oporniki rzędu kilku, kilkudziesięciu kiloomów, jakie masz w szufladzie.

[jand]

W tym układzie nie można uzyskać napięcia niższego od napięcia odniesienia, a więc 2.5V  jest nie do uzyskania.

[Igus]

Ale takie jakie wyjdzie mi z wzoru dzielnika napięciowego, to takie będę miał na wyjściu?

[jand]

Tak, ale wzór musisz odpowiednio przekształcić. Przyjmujesz jakąś wartość jednego opornika i obliczasz drugi.
