PS2_INTELLIMOUSE

kroszkanorber · 18 stycznia

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;

entity MOUSE is
    Port ( Clk : in  STD_LOGIC;
		   Reset : in  STD_LOGIC;
           PS2_D : inout  STD_LOGIC;
           PS2_C : inout  STD_LOGIC;
           MoWE : out  STD_LOGIC;
           B0 : out  STD_LOGIC_VECTOR (7 downto 0);
           B1 : inout  STD_LOGIC_VECTOR (7 downto 0);
           B2 : inout  STD_LOGIC_VECTOR (7 downto 0);
           B3 : inout  STD_LOGIC_VECTOR (7 downto 0)
			  );
end MOUSE;

architecture Behavioral of MOUSE is

	signal SelB : std_logic_vector (3 downto 0) ;

	signal D : std_logic_vector (9 downto 0) ;
	signal Din : std_logic_vector (7 downto 0) ;
	signal Cnt : std_logic_vector (7 downto 0) ;
	signal Cnt1 : std_logic_vector (13 downto 0) ;
	signal Clk1 : std_logic;

	signal PS2_Cin : std_logic;
	signal PS2_Cout : std_logic;
	signal PS2_Dout : std_logic;

	signal ParityGen : std_logic_vector (6 downto 0);
	signal Parity : std_logic;
	signal Init : std_logic_vector (10 downto 0) ;

   type PS2State_type is (idle, datain, sel, rts, we, we1, rts1, rts2, dataout);
   signal PS2State : PS2State_type;


begin

		process(Clk, PS2_C)								--oczekiwanie na stabilny sygnał zegarowy od myszy
		begin
			if PS2_C = '1' then
				Cnt <= (others => '0');
				PS2_Cin <= '1';
			else
				if Clk'event and Clk = '0' then
					if PS2_C = '0' then
						if Cnt = "11111111" then
							PS2_Cin <= '0';
						else
							Cnt <= Cnt + 1;
						end if;
					end if;
				end if;
			end if;
		end process;

		with PS2State select
			Clk1 <= Clk when rts,
					  Clk when rts1,
					  Clk when sel,
					  Clk when we,
					  Clk when we1,
					  PS2_Cin when others;

		with PS2State select
	  PS2_Dout <= '0' when rts1,
					  '0' when rts2,
					  D(0) when dataout,
					  '1' when others;

		with PS2State select
	  PS2_Cout <= '0' when rts,
					  '0' when rts1,
					  '1' when others;

		process(Clk1, Reset, PS2State, PS2_D)		--wysłanie, odbieranie danych myszy w maszynie stanów
		begin
			if Reset = '0' then
				D <= "1000000000";
				Din <= "00000000";
				B0 <= "00000000";
				MoWE <= '0';
				Init <= "10000000000";
				SelB <= "1000";
				Cnt1 <= (others => '0');
				PS2State <= idle;
			else
				if Clk1'event and Clk1 = '0' then
					case PS2State is

					when idle =>
								D <= "1000000000";
								PS2State <= datain;

					when datain =>
							if D(0) = '1' then
								D <= "1000000000";
								Din <= D(8 downto 1);
								PS2State <= sel;
							else
								D <= PS2_D & D(9 downto 1);
							end if;

					when sel =>
							if ((Init = "10000000000") and (Din = X"00")) then --F3 C8 F3 64 F3 50 E8 00 F4
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"F3";
								PS2State <= rts;
						elsif ((Init = "01000000000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"C8";
								PS2State <= rts;
						elsif ((Init = "00100000000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"F3";
								PS2State <= rts;
						elsif ((Init = "00010000000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"64";
								PS2State <= rts;
						elsif ((Init = "00001000000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"F3";
								PS2State <= rts;
						elsif ((Init = "00000100000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"50";
								PS2State <= rts;
						elsif ((Init = "00000010000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"E8";
								PS2State <= rts;
						elsif ((Init = "00000001000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"00";
								PS2State <= rts;
						elsif ((Init = "00000000100") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"F4";
								PS2State <= rts;
						elsif ((Init = "00000000010") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								SelB <= "1000";
								PS2State <= idle;
							else
								B3 <= Din;
								B2 <= B3;
								B1 <= B2;
								B0 <= B1;
								SelB <= SelB(0) & SelB(3 downto 1);
								PS2State <= we;
							end if;

					when we =>
							if SelB = "1000" then
								MoWE <= '1';
							end if;
								PS2State <= we1;

					when we1 =>
								MoWE <= '0';
								PS2State <= idle;

					when rts =>	 --reqest to send
							if Cnt1 = "11111100000000" then
								Cnt1 <= (others => '0');
								PS2State <= rts1;
							else
								Cnt1 <= Cnt1 + 1;
							end if;

					when rts1 =>	 --reqest to send
							if Cnt1 = "00000100000000" then
								Cnt1 <= (others => '0');
								PS2State <= rts2;
							else
								Cnt1 <= Cnt1 + 1;
							end if;

					when rts2 =>	 --reqest to send
								D <= '1' & Parity & Din;
								PS2State <= dataout;

					when dataout => --przesył danych do myszy
							if D = "0000000001" then
								PS2State <= idle;
							else
								D <= '0' & D(9 downto 1);
							end if;

					end case;
				end if;
			end if;
		end process;

		ParityGen(0) <= Din(0) xor Din(1);			--generator parztstości
		ParityGen(1) <= Din(2) xor Din(3);
		ParityGen(2) <= Din(4) xor Din(5);
		ParityGen(3) <= Din(6) xor Din(7);
		ParityGen(4) <= ParityGen(0) xor ParityGen(1);
		ParityGen(5) <= ParityGen(2) xor ParityGen(3);
		ParityGen(6) <= ParityGen(4) xor ParityGen(5);
		Parity <= not ParityGen(6);

		PS2_C <= 'Z' when PS2_Cout = '1' else '0';	--zmiana portów komunikacyjnych myszy z wejściowych na wyjściowe
		PS2_D <= 'Z' when PS2_Dout = '1' else '0';

end Behavioral;

Witam.

Załączam kod programu obsługującego mysz intellimouse ps2. Kod pisany dla układu z generatorem 100MHz.

Mysz jest inicjowana natychmiast po włączeniu zasilania.

Kontroler czeka na pierwsze dane od myszy po podaniu napięcia na złącze ps2 i w następnej kolejności ją inicjuje.

Po zakończonym procesie odbiera dane wystawione przez mysz w postaci 4 bajtowej paczki danych zapisanych do rejestrów B0, B1, B2, B3.

B0 rejestrem stanu przycisków, kierunku przesunięcia, i przepełnienia rejestrów B1, B2.

B1 i B2 są rejestrami odległości przesunięcia w osi X i Y . Liczniki podane są w dopełnieniu do 2.

B3 jest rejestrem kółka informuje o obrocie w dwóch kierunkach X"FF" lub w przeciwnym X"01" lub braku obrotu X"00"

Dane pełnej paczki (4 bajty) sygnalizowane są wysokim stanem trwającym 10ns wystawionym na linii MoWE.

Kod jest napisany dla myszy intellimouse i z innymi nie będzie współpracować ze względu na algorytm inicjowania i wielkość danych przychodzących.

W algorytmie użyłem kod E8 i 00 co zmienia liczenie odległości z (4x na 1 milimetr przesunięcia) na (1x na 1 milimetr przesunięcia). Dzięki temu wskaźnik myszy na wyświetlaczu monitora nie przemieszcza się zbyt szybko .

Może się komuś przyda...

Pozdrawiam

Edytowano 19 stycznia przez kroszkanorber
Poprawiony kod żródłowy

kroszkanorber · 24 stycznia

Witam.

Obliczenia pozycji wskaźnika myszy na monitorze.

Dane o pozycji są obliczane w kodzie dla rozdzielczości VGA 640 X 480.

Rejestry wyników działań są odpowiednio oznaczone " Mouse_pos_X" i "Mouse_pos_Y" + rejestry wejściowe trzy 8 bitowe B0, B1, B2. Rejestry Mouse_pos_ o minimalnej długości 9 bit, mogą być większe. Dla rozdzielczości 800 x 600 powinny mieć 10 bit każdy.

W kodzie uwzględniłem przypadek przesunięcia wskaźnika poza obszar wyświetlany opisany prostym dekoderem. W przypadku gdy zakres w osi X lub Y zostanie przekroczony, wskaźnik myszy zostanie ustawiony w skrajnej pozycji na monitorze w zależności od kierunku przesunięcia. (warunek spełniany w tym przypadku to rejestr X > 640 i rejestr Y > 480). Kod jest uniwersalny i można zmienić wartość warunku np: ( rejestr X > 800 i rejestr Y > 600) dla rozdzielczości VESA800X600.

Wektor rejestru osi Y otrzymywany od myszy jest przeciwny do licznika Linii . Dzieje się tak ponieważ wielkość licznika Linii wyświetlanych na monitorze się zmniejsza gdy wskaźnik przesuwamy w górę, podczas gdy rejestr myszy tą wielkość zwiększa.

W przypadku gdy przesuwamy mysz w górę lub w prawo obliczenia są proste i wystarczy do odpowiednich rejestrów dodać lub odjąć wartości wysłane przez mysz. Gdy przesuwamy mysz w lewo lub dół musimy uwzględnić kod uzupełnienia U2.


	process(Clk, Reset, B0, B1, B2, WE)
	begin
		if Reset = '0' then
			Mouse_pos_X <= (others => '0');
			Mouse_pos_Y <= (others => '0');
		else
			if Clk'event and Clk = '0' then
				if WE = '1' then
					if (B0(4) = '0') then
						Mouse_pos_X <= (Mouse_pos_X + (B0(6) & B1));
					else
						Mouse_pos_X <= (Mouse_pos_X - ((B0(6) & (not B1)) + 1));
					end if;
					if (B0(5) = '0') then
						Mouse_pos_Y <= (Mouse_pos_Y - (B0(7) & B2));
					else
						Mouse_pos_Y <= (Mouse_pos_Y + ((B0(7) & (not B2)) + 1));
					end if;
				else
					if (B0(4) = '0') then
						if Mouse_pos_X > 639 then
							Mouse_pos_X <= "1001111111";  --639
						end if;
					else
						if Mouse_pos_X > 639 then
							Mouse_pos_X <= (others => '0');
						end if;
					end if;
					if (B0(5) = '0') then
						if Mouse_pos_Y > 479 then
							Mouse_pos_Y <= (others => '0');
						end if;
					else
						if Mouse_pos_Y > 479 then
							Mouse_pos_Y <= "0111011111"; --479
						end if;
					end if;
				end if;
			end if;
		end if;
	end process;

Pozdrawiam.

Edytowano 24 stycznia przez kroszkanorber

kroszkanorber · 22 marca

Witam.

Poskładałem program służący do wyświetlenia wskaźnika myszy Intellimouse na monitorze VGA 640x480. Wskaźnik jest wyświetlany pod postacią strzałki w dwóch kolorach (czarny obrys i biały środek) i wielkości 8x8 pikseli. Cały kod składa się z licznika dla wyświetlanych linii i pikseli i dekoderów synchronizacji, oraz układu odczytującego dane myszy i dekodera pozycji wskaźnika.

Kod odczytujący dane myszy komputerowej potrafi ją inicjować. Pisząc ten kod starałem się uprościć algorytm. Konsekwencją tego jest wymaganie poprawnej kolejności podłączenia zasilania. Problem w tym, że mysz powinno się podłączyć po resecie układu. W algorytmie przycisk Reset powoduje ustawienie rejestru przesuwnego Init w pozycji początkowej i po tej procedurze można podłączyć mysz do portu. W następnej kolejności mysz wysyła dane logowania do systemu, a gdy algorytm rozpozna bajt X"00" rozpoczyna inicjalizację po której mysz intellimouse powinna wysyłać dane.

Stan przycisków i kółka wyświetlany jest na 8 diodach LED od LED1 do LED8.

Pełny kod:

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;

entity WskaznikMyszy is
    Port ( Clk : in  STD_LOGIC;
           Reset : in  STD_LOGIC;
           PS2_D : inout  STD_LOGIC;
           PS2_C : inout  STD_LOGIC;
           LED1 : out  STD_LOGIC;
           LED2 : out  STD_LOGIC;
           LED3 : out  STD_LOGIC;
           LED4 : out  STD_LOGIC;
           LED5 : out  STD_LOGIC;
           LED6 : out  STD_LOGIC;
           LED7 : out  STD_LOGIC;
           LED8 : out  STD_LOGIC;
           HS : out  STD_LOGIC;
           VS : out  STD_LOGIC;
           RGB : out  STD_LOGIC_VECTOR(7 downto 0)
			  );
end WskaznikMyszy;

architecture Behavioral of WskaznikMyszy is

------------------------------------------------------------------------------
	signal SelB : std_logic_vector (3 downto 0) ;

	signal B0 : std_logic_vector (7 downto 0) ;
	signal B1 : std_logic_vector (7 downto 0) ;
	signal B2 : std_logic_vector (7 downto 0) ;
	signal B3 : std_logic_vector (7 downto 0) ;

	signal MoWE : std_logic;

	signal D : std_logic_vector (9 downto 0) ;
	signal Din : std_logic_vector (7 downto 0) ;
	signal Cnt : std_logic_vector (7 downto 0) ;
	signal Cnt1 : std_logic_vector (13 downto 0) ;
	signal Clk1 : std_logic;

	signal PS2_Cin : std_logic;
	signal PS2_Cout : std_logic;
	signal PS2_Dout : std_logic;

	signal ParityGen : std_logic_vector (6 downto 0);
	signal Parity : std_logic;
	signal Init : std_logic_vector (10 downto 0) ;

   type PS2State_type is (idle, datain, sel, rts, we, we1, rts1, rts2, dataout);
   signal PS2State : PS2State_type;
------------------------------------------------------------------------------
	signal EnH : std_logic ;
	signal EnV : std_logic ;
	signal CntH1 : std_logic_vector (3 downto 0) ;
	signal CntV1 : std_logic_vector (3 downto 0) ;
	signal Mouse_pos_X : std_logic_vector (9 downto 0) ;
	signal Mouse_pos_Y : std_logic_vector (9 downto 0) ;
	signal Wskaznik : std_logic_vector (1 downto 0) ;
------------------------------------------------------------------------------
	signal CntH : std_logic_vector (9 downto 0) ;
	signal CntV : std_logic_vector (9 downto 0) ;
	signal Cnt25 : std_logic_vector (1 downto 0) ;
	signal BL : std_logic ;
------------------------------------------------------------------------------

begin

------------------------------------------------------------------------------
	process(MoWE, Clk, B0, B3, Reset)
	begin
		if Reset = '0' then
			LED1 <= '0';
			LED2 <= '0';
			LED3 <= '0';
			LED4 <= '0';
			LED5 <= '0';
			LED6 <= '0';
			LED7 <= '0';
			LED8 <= '0';
		else
			if Clk'event and Clk = '0' then
				if MoWE = '1' then
					LED1 <= B0(0);
					LED2 <= B0(1);
					LED3 <= B0(2);
					LED4 <= B0(3);
					LED5 <= B3(0);
					LED6 <= B3(1);
					LED7 <= B3(2);
					LED8 <= B3(3);
				end if;
			end if;
		end if;
	end process;
------------------------------------------------------------------------------
	process(Clk)
	begin
		if Clk'event and Clk = '0' then
			Cnt25 <= Cnt25 + 1;					--dzielnik częstotliwości
			if Cnt25 = "11" then
				if CntH = 799 then				--licznik pixeli
					CntH <= (others => '0');
				else
					CntH <= CntH + 1;
				end if;
				if CntH = 799 then
					if CntV = 524 then			--licznik linji
						CntV <= (others => '0');
					else
						CntV <= CntV + 1;
					end if;
				end if;
			end if;
		end if;
	end process;

	BL <= '1' when ((CntH < 640) and (CntV < 525)) else '0'; --dekoder obszaru obrazy wyświetlanego (aktywny = 1)
	HS <= '0' when ((CntH > 655) and (CntH < 753)) else '1'; --dekoder synchronizacji poziomej (aktywny = 0)
	VS <= '0' when ((CntV > 488) and (CntV < 491)) else '1'; --dekoder synchronizacji pionowej (aktywny = 0)

	process(Clk, Cnt25, BL, Wskaznik)
	begin
		if BL = '0' then
			RGB <= (others => '0');
		else
			if Clk'event and Clk = '0' then
				if Cnt25 = "01" then
					if Wskaznik = "10" then
						RGB <= (others => '0');
					elsif Wskaznik = "01" then
						RGB <= (others => '1');
					else
						RGB <= "01001000";
					end if;
				end if;
			end if;
		end if;
	end process;
------------------------------------------------------------------------------
		process(Clk, PS2_C)								--oczekiwanie na stabilny sygnał zegarowy od myszy
		begin
			if PS2_C = '1' then
				Cnt <= (others => '0');
				PS2_Cin <= '1';
			else
				if Clk'event and Clk = '0' then
					if PS2_C = '0' then
						if Cnt = "11111111" then
							PS2_Cin <= '0';
						else
							Cnt <= Cnt + 1;
						end if;
					end if;
				end if;
			end if;
		end process;

		with PS2State select
			Clk1 <= Clk when rts,
					  Clk when rts1,
					  Clk when sel,
					  Clk when we,
					  Clk when we1,
					  PS2_Cin when others;

		with PS2State select
	  PS2_Dout <= '0' when rts1,
					  '0' when rts2,
					  D(0) when dataout,
					  '1' when others;

		with PS2State select
	  PS2_Cout <= '0' when rts,
					  '0' when rts1,
					  '1' when others;

		process(Clk1, Reset, PS2State, PS2_D)		--wysłanie, odbieranie danych myszy w maszynie stanów
		begin
			if Reset = '0' then
				D <= "1000000000";
				Din <= "00000000";
				B0 <= "00000000";
				MoWE <= '0';
				Init <= "10000000000";
				SelB <= "1000";
				Cnt1 <= (others => '0');
				PS2State <= idle;
			else
				if Clk1'event and Clk1 = '0' then
					case PS2State is

					when idle =>
								D <= "1000000000";
								PS2State <= datain;

					when datain =>
							if D(0) = '1' then
								D <= "1000000000";
								Din <= D(8 downto 1);
								PS2State <= sel;
							else
								D <= PS2_D & D(9 downto 1);
							end if;

					when sel =>
							if ((Init = "10000000000") and (Din = X"00")) then --F3 C8 F3 64 F3 50 E8 00 F4
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"F3";
								PS2State <= rts;
						elsif ((Init = "01000000000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"C8";
								PS2State <= rts;
						elsif ((Init = "00100000000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"F3";
								PS2State <= rts;
						elsif ((Init = "00010000000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"64";
								PS2State <= rts;
						elsif ((Init = "00001000000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"F3";
								PS2State <= rts;
						elsif ((Init = "00000100000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"50";
								PS2State <= rts;
						elsif ((Init = "00000010000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"E8";
								PS2State <= rts;
						elsif ((Init = "00000001000") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"00";
								PS2State <= rts;
						elsif ((Init = "00000000100") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								Din <= X"F4";
								PS2State <= rts;
						elsif ((Init = "00000000010") and (Din = X"FA")) then
								Init <= Init(0) & Init(10 downto 1);
								SelB <= "1000";
								PS2State <= idle;
							else
								B3 <= Din;
								B2 <= B3;
								B1 <= B2;
								B0 <= B1;
								SelB <= SelB(0) & SelB(3 downto 1);
								PS2State <= we;
							end if;

					when we =>
							if SelB = "1000" then
								MoWE <= '1';
							end if;
								PS2State <= we1;

					when we1 =>
								MoWE <= '0';
								PS2State <= idle;

					when rts =>	 --reqest to send
							if Cnt1 = "11111100000000" then
								Cnt1 <= (others => '0');
								PS2State <= rts1;
							else
								Cnt1 <= Cnt1 + 1;
							end if;

					when rts1 =>	 --reqest to send
							if Cnt1 = "00000100000000" then
								Cnt1 <= (others => '0');
								PS2State <= rts2;
							else
								Cnt1 <= Cnt1 + 1;
							end if;

					when rts2 =>	 --reqest to send
								D <= '1' & Parity & Din;
								PS2State <= dataout;

					when dataout => --przesył danych do myszy
							if D = "0000000001" then
								PS2State <= idle;
							else
								D <= '0' & D(9 downto 1);
							end if;

					end case;
				end if;
			end if;
		end process;

		ParityGen(0) <= Din(0) xor Din(1);			--generator parztstości
		ParityGen(1) <= Din(2) xor Din(3);
		ParityGen(2) <= Din(4) xor Din(5);
		ParityGen(3) <= Din(6) xor Din(7);
		ParityGen(4) <= ParityGen(0) xor ParityGen(1);
		ParityGen(5) <= ParityGen(2) xor ParityGen(3);
		ParityGen(6) <= ParityGen(4) xor ParityGen(5);
		Parity <= not ParityGen(6);

		PS2_C <= 'Z' when PS2_Cout = '1' else '0';	--zmiana portów komunikacyjnych myszy z wejściowych na wyjściowe
		PS2_D <= 'Z' when PS2_Dout = '1' else '0';
------------------------------------------------------------------------------
	process(Clk, Reset, B0, B1, B2, MoWE)				--zmiana pozycji wskaźnika myszy
	begin
		if Reset = '0' then
			Mouse_pos_X <= "0101000000";
			Mouse_pos_Y <= "0011110000";
		else
			if Clk'event and Clk = '0' then
				if MoWE = '1' then
					if (B0(4) = '0') then
						Mouse_pos_X <= (Mouse_pos_X + (B0(6) & B1));
					else
						Mouse_pos_X <= (Mouse_pos_X - ((B0(6) & (not B1)) + 1));
					end if;
					if (B0(5) = '0') then
						Mouse_pos_Y <= (Mouse_pos_Y - (B0(7) & B2));
					else
						Mouse_pos_Y <= (Mouse_pos_Y + ((B0(7) & (not B2)) + 1));
					end if;
				else
					if (B0(4) = '0') then
						if Mouse_pos_X > 639 then
							Mouse_pos_X <= "1001111111";  --639
						end if;
					else
						if Mouse_pos_X > 639 then
							Mouse_pos_X <= (others => '0');
						end if;
					end if;
					if (B0(5) = '0') then
						if Mouse_pos_Y > 479 then
							Mouse_pos_Y <= (others => '0');
						end if;
					else
						if Mouse_pos_Y > 479 then
							Mouse_pos_Y <= "0111011111"; --479
						end if;
					end if;
				end if;
			end if;
		end if;
	end process;
------------------------------------------------------------------------------------------
	EnH <= '1' when ((CntH = Mouse_pos_X) and (Cnt25 = "01")) else '0';  --dekoder wskaźnika myszy
	EnV <= '1' when CntV = Mouse_pos_Y else '0';

	process(Clk, Cnt25, Reset, EnH)
	begin
		if Reset = '0' then
			CntH1 <= "1000";
		elsif EnH = '1' then
			CntH1 <= "0000";
		else
			if Clk'event and CLk = '0' then
				if Cnt25 = "11" then
					if CntH1 = "1001" then
						null;
					else
						CntH1 <= CntH1 + 1;
					end if;
				end if;
			end if;
		end if;
	end process;

	process(Clk, Reset, Cnt25, CntH1, EnV, EnH)
	begin
		if Reset = '0' then
			CntV1 <= "1000";
		elsif ((EnV = '1') and (EnH = '1')) then
			CntV1 <= "0000";
		else
			if Clk'event and CLk = '0' then
				if Cnt25 = "11" then
					if CntH1 = "1000" then
						if CntV1 = "1000" then
							null;
						else
							CntV1 <= CntV1 + 1;
						end if;
					end if;
				end if;
			end if;
		end if;
	end process;

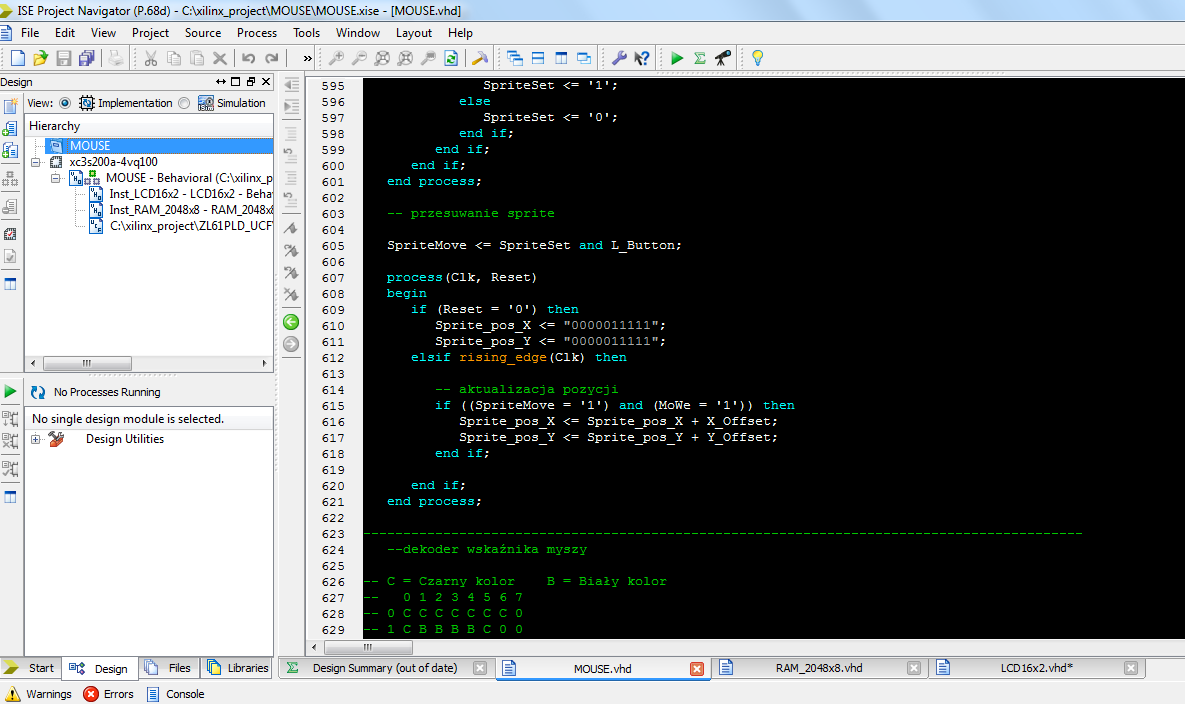

-- C = Czarny kolor    B = Biały kolor
--   0 1 2 3 4 5 6 7
-- 0 C C C C C C C 0
-- 1 C B B B B C 0 0
-- 2 C B B B C 0 0 0
-- 3 C B B B B C 0 0
-- 4 C B C B B B C 0
-- 5 C C 0 C B B B C
-- 6 C 0 0 0 C B C 0
-- 7 0 0 0 0 0 C 0 0

	with (CntV1 & CntH1) select
	Wskaznik <= "10" when "00000000", --0
					"10" when "00000001",
					"10" when "00000010",
					"10" when "00000011",
					"10" when "00000100",
					"10" when "00000101",
					"10" when "00000110",

					"10" when "00010000", --1
					"01" when "00010001",
					"01" when "00010010",
					"01" when "00010011",
					"01" when "00010100",
					"10" when "00010101",

					"10" when "00100000", --2
					"01" when "00100001",
					"01" when "00100010",
					"01" when "00100011",
					"10" when "00100100",

					"10" when "00110000", --3
					"01" when "00110001",
					"01" when "00110010",
					"01" when "00110011",
					"01" when "00110100",
					"10" when "00110101",

					"10" when "01000000", --4
					"01" when "01000001",
					"10" when "01000010",
					"01" when "01000011",
					"01" when "01000100",
					"01" when "01000101",
					"10" when "01000110",

					"10" when "01010000", --5
					"10" when "01010001",
					"00" when "01010010",
					"10" when "01010011",
					"01" when "01010100",
					"01" when "01010101",
					"01" when "01010110",
					"10" when "01010111",

					"10" when "01100000", --6
					"10" when "01100100",
					"01" when "01100101",
					"10" when "01100110",

					"10" when "01110101", --7

					"00" when others;


end Behavioral;

Film z działającego programu:

https://youtube.com/shorts/-cqwtUyaPlM?feature=share

PS2_INTELLIMOUSE

Pomocna odpowiedź

kroszkanorber

Link do komentarza

Share on other sites

kroszkanorber

Link do komentarza

Share on other sites

kroszkanorber

Link do komentarza

Share on other sites

Dołącz do dyskusji, napisz odpowiedź!

Quizy

Najnowsze posty w innych tematach

Poszukiwany tester klawiatury!

(Kolejny) Generator wysokiego napięcia 1 2

Kurs elektroniki II - #5 - czujniki analogowe 1 2 3 4 8

Menu 6 czujników DS18B20 na LCD 2x16 na Arduino

Przeróbka klawiatury na UART

Inne
