Prowadzenie ścieżek na płytce uniwersalnej

[Saalin]

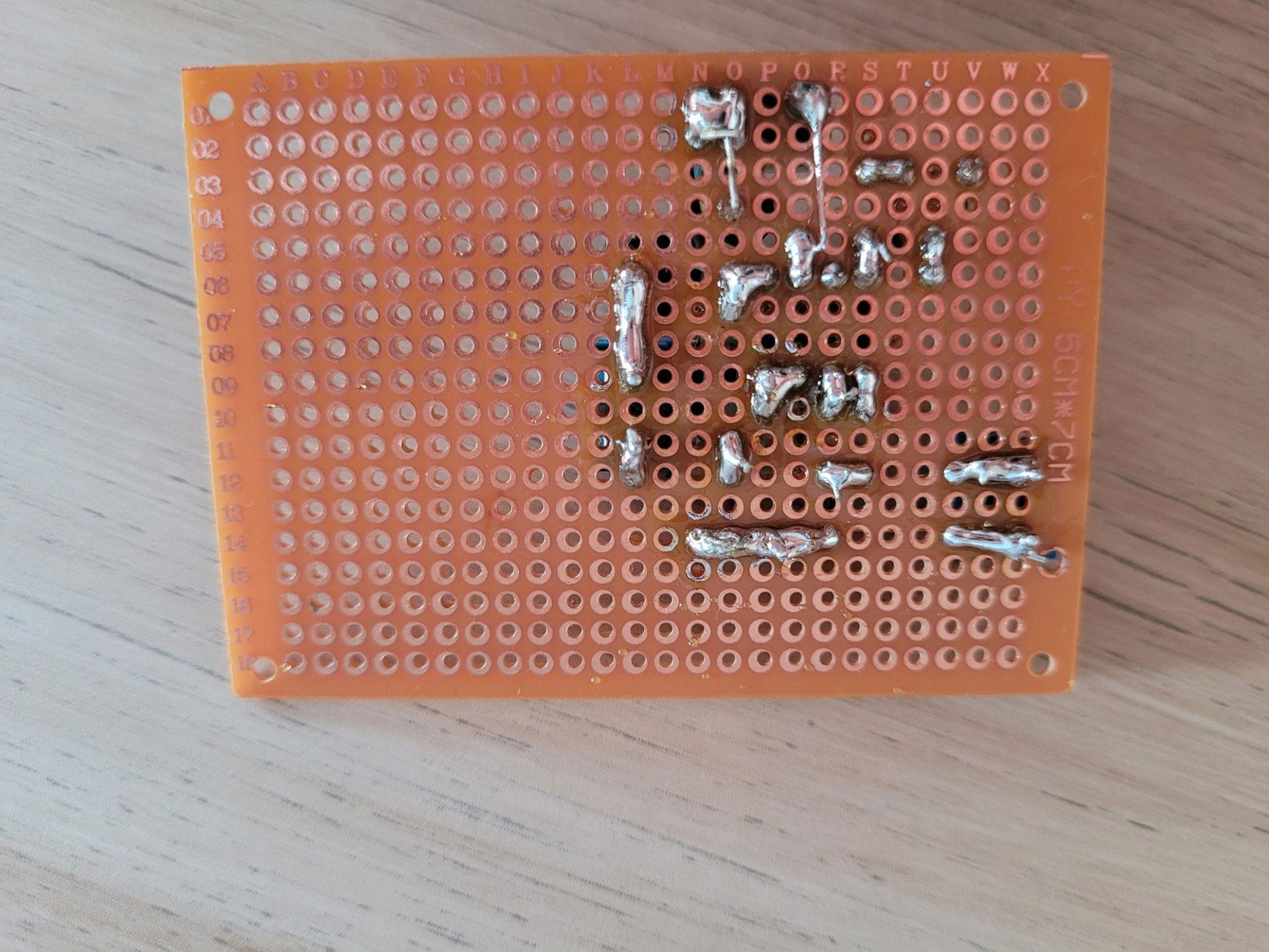

Cześć, macie może jakieś rady odnośnie prowadzenia ścieżek na płytce uniwersalnej? Częściowo radziłem sobie prowadząc ścieżkę górą płytki korzystając z odciętych nóżek, wtedy dość łatwo połączyć dwie wystające nóżki, które są obok siebie - gorzej jak trzeba poprowadzić długą ścieżkę dołem tam gdzie nie ma nóżek - trzeba stopić dużo cyny i trochę obawiam się tego przy gęstszym upakowaniu elementów (jak np. tutaj https://effectslayouts.blogspot.com/2014/11/mxr-distortion.html)

[miro88]

Ja bym dał przewody od strony lutowania płytki. Takie cynowanie nie jest zbyt estetyczne.

[keram167]

1. @Saalin zerknij na to - to oczywiście przykład, można kupić taniej, krótsze odcinki.

2. Ten laminat papierowo-fenolowy jakoś nigdy mnie nie przekonywał 😉. Przy takiej ilości cyny dosyć szybko przegrzewają się i odpadają punkty lutownicze. Wolę obyczajny - chociaż droższy - laminat epoksydowo-szklany np. taki .

3. Przydatny - a wręcz obowiązkowy - jest dodatkowy topnik.

[Saalin]

Dnia 21.01.2024 o 18:44, keram167 napisał:

2. Ten laminat papierowo-fenolowy jakoś nigdy mnie nie przekonywał 😉. Przy takiej ilości cyny dosyć szybko przegrzewają się i odpadają punkty lutownicze. Wolę obyczajny - chociaż droższy - laminat epoksydowo-szklany np. taki .

Tu widzę częściowe rozwiązanie problemu - nie widziałem płytek z innymi layoutami ścieżek, myślałem, że są albo takie jak moja - bez połączeń między polami i takie jak popularne po angielskiej stronie Internetu veroboard, które mają tylko długie ścieżki (i których też w Polsce jakoś nie widzę).

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[ethanak]

Swego czasu szukałem na allegro - były przeróżne z wyjątkiem takich które były potrzebne 🙂 Ale powinno coś się znaleźć.

[keram167]

@Saalin a takie coś ?

[Saalin]

10 minut temu, keram167 napisał:

@Saalin a takie coś ?

Wygląda fajnie, ale cena taka sobie 😛 Jeszcze popatrzę na pewno w tym kierunku.

Dnia 21.01.2024 o 18:44, keram167 napisał:

1. @Saalin zerknij na to - to oczywiście przykład, można kupić taniej, krótsze odcinki.

Jeszcze co do tego - jak rozpoznać po oznaczeniu czy przewód jest drutem czy linką? Druty byłyby wygodniejsze w użyciu w tym kontekście.

[miro88]

DY - drut

LY / LgY - linka

To oznaczenia dla kabli / przewodów elektrycznych.

Edytowano Styczeń 22, 2024 przez miro88

[keram167]

1. To tutaj masz taniej 😄. Szukaj po typie - może będzie gdzieś jeszcze lepsza cena.
