Obliczenie napięcia w układzie z tranzystorem


JokurPL

Pomocna odpowiedź

Dzień dobry.


Mam takie zadanko z tranzystorem i trochę nie mam pewności co do rozwiązania.

Czy wystarczy policzyć napięcie na R2 za pomocą dzielnika napięcia i wtedy U=5V - UR2?

Za wszystkie wskazówki i pomoc z góry dziękuję.

Link do komentarza
Share on other sites

11 minut temu, JokurPL napisał:

Czy wystarczy policzyć napięcie na R2 za pomocą dzielnika napięcia

To zapewne w zamyśle twórcy tego zadania  domowego byłoby zbyt proste - nie po to przecież podał wartości pozostałych elementów.

Trzeba więc uwzględnić niezerowy prąd bazy, choć jego wpływ nie będzie zbyt wielki.

Podpowiedź: zacznij analizę od obwodu emitera i wykorzystaj współczynnik β tranzystora.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

Bardzo dziękuję za podpowiedź.

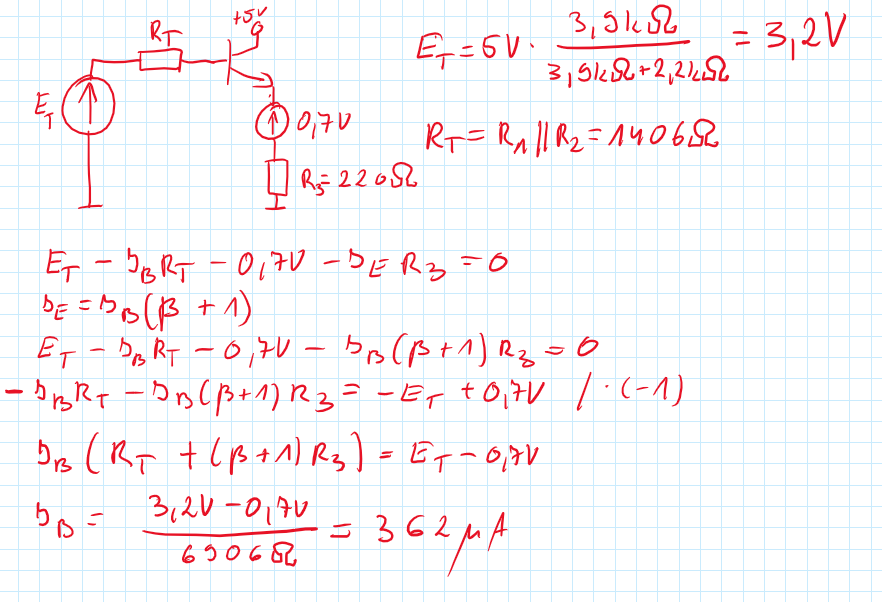

Chyba udało mi się obliczyć prąd bazy, ale nie mam pomysłu jak teraz zabrać się do policzenia tego napięcia na rezystorze 🙁.

Link do komentarza
Share on other sites

(edytowany)
  1. Przez R1 płynie suma prądu bazy i prądu R2
  2. Suma spadków napięcia na R1 i R2 równa jest napięciu zasilania.

Więcej nie powiem.

Edytowano przez jand
  • Pomogłeś! 1
Link do komentarza
Share on other sites
