Kurs elektroniki II - #2 - przyciski, diody RGB, kontaktron

[kubaar6843]

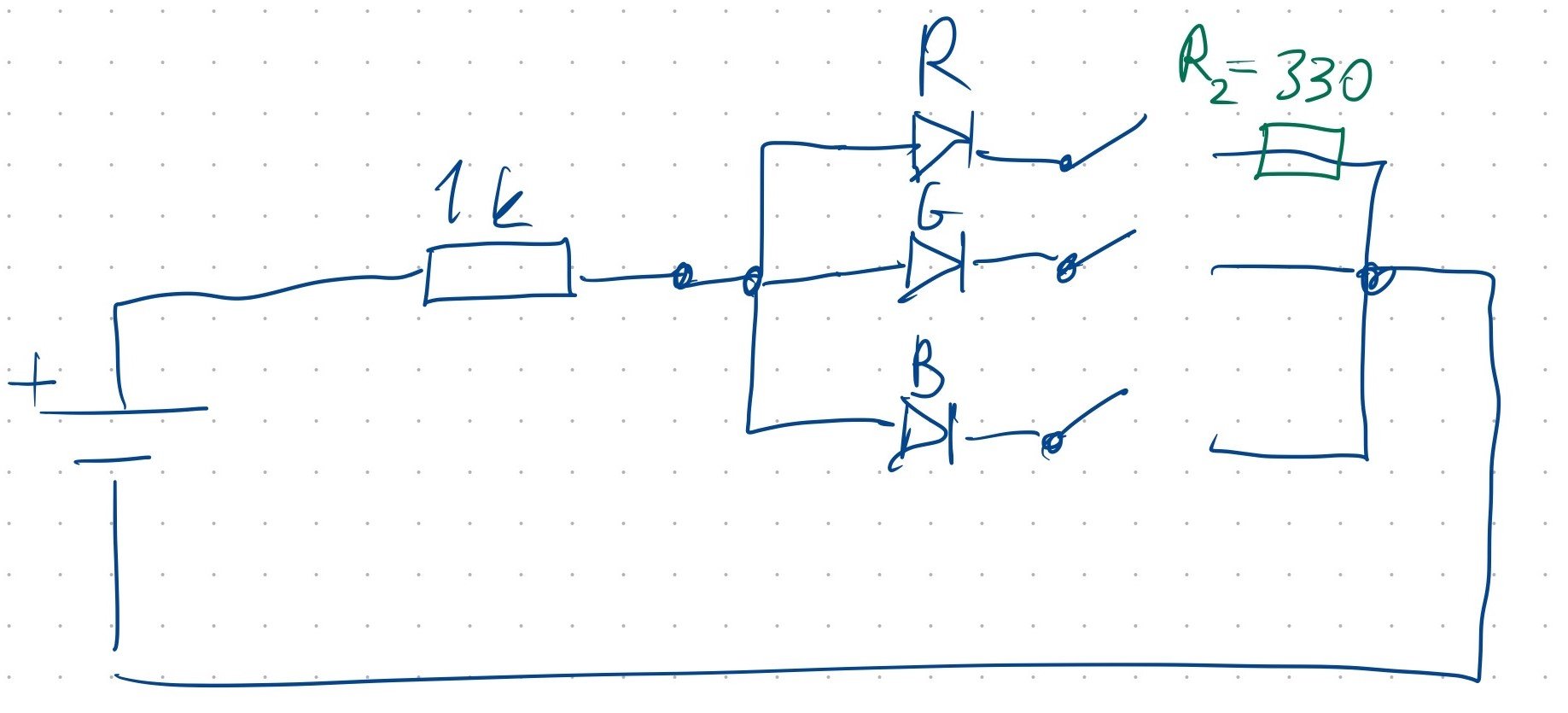

Złożyłem układ jak niżej. Rezystor R2 został włączony dopiero później, w pierwszej wersji układu go nie było.

Przy wciskaniu switchy G i B wszystko działało jak należy, tj. dioda świeciła się na zielono, niebiesko, a gdy wciskałem oba to błękitnie. W przypadku wciskania przycisku R dioda świeciła się na czerwono niezależnie od wciśnięcia innych przycisków - tak jakby nóżka R przejmowała cały prąd.
Sytuacja zmieniła się na analogiczną do pozostałych kolorów dopiero po podłączeniu na nóżkę R dodatkowego rezystora 330ohm.
Dlaczego tak się dzieje?

[Treker (Damian Szymański)]

@kubaar6843 każdy kolor wymaga innego napięcia. Jeśli wszystko zasilasz z jednego rezystora, a diody wymagają innego napięcia to inny będzie też prąd (i jasność diod). Takie podłączenie nie jest poprawne, ponieważ przy diodach połączonych równolegle każda dioda powinna mieć osobny rezystor. Dzięki temu możesz dobrać prąd w taki sposób, aby każdy kolor świecił z tą samą jasnością, a do tego jasność ta będzie stała (niezależnie od tego ile diod świeci). W tej chwili prąd jest teoretycznie stały, ale  dzielisz go na 1, 2 lub 3 diody - zależnie od liczby wciśniętych przycisków. Więcej informacji na ten temat znajdziesz w poniższym artykule - interesuje Cię sekcja o równoległym łączeniu diod: https://forbot.pl/blog/jak-dobrac-rezystor-do-diody-rozne-metody-zasilania-led-id14482

[slayer74]

Brak w zestawie Kurs Podstaw Elektroniki cz. II rezystorów 1kΩ i 10kΩ aby wykonać ćwiczenie z diodą RBG. Ja akurat kupiłem również cz. I gdzie te rezystory są ale nie każdy tak robi, tez długo zastanawiałem się czy potrzebny mi jest zestaw cz. I. Jeśli bym go akurat nie kupił moim przypadku musiałbym jechać 20 km aby kupić te rezystory bo u mnie nie ma już sklepu z częściami elektronicznymi jak i pewnie w większości miast poniżej 15tys.

Edytowano Październik 3, 2023 przez slayer74
dodano treści

[Treker (Damian Szymański)]

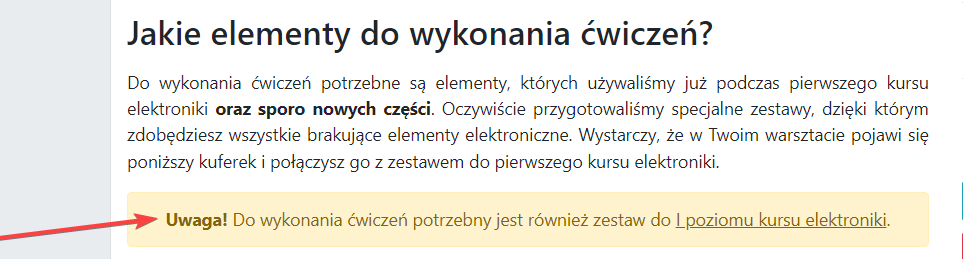

@slayer74 potwierdzam, do wykonania ćwiczeń z tego kursu potrzebne są również elementu z wcześniejszego zestawu. Taka informacja znajduje się na samym początku tego kursu:
