Naprawa zasilacza stabilizowanego ZS10


Janek65s

Pomocna odpowiedź

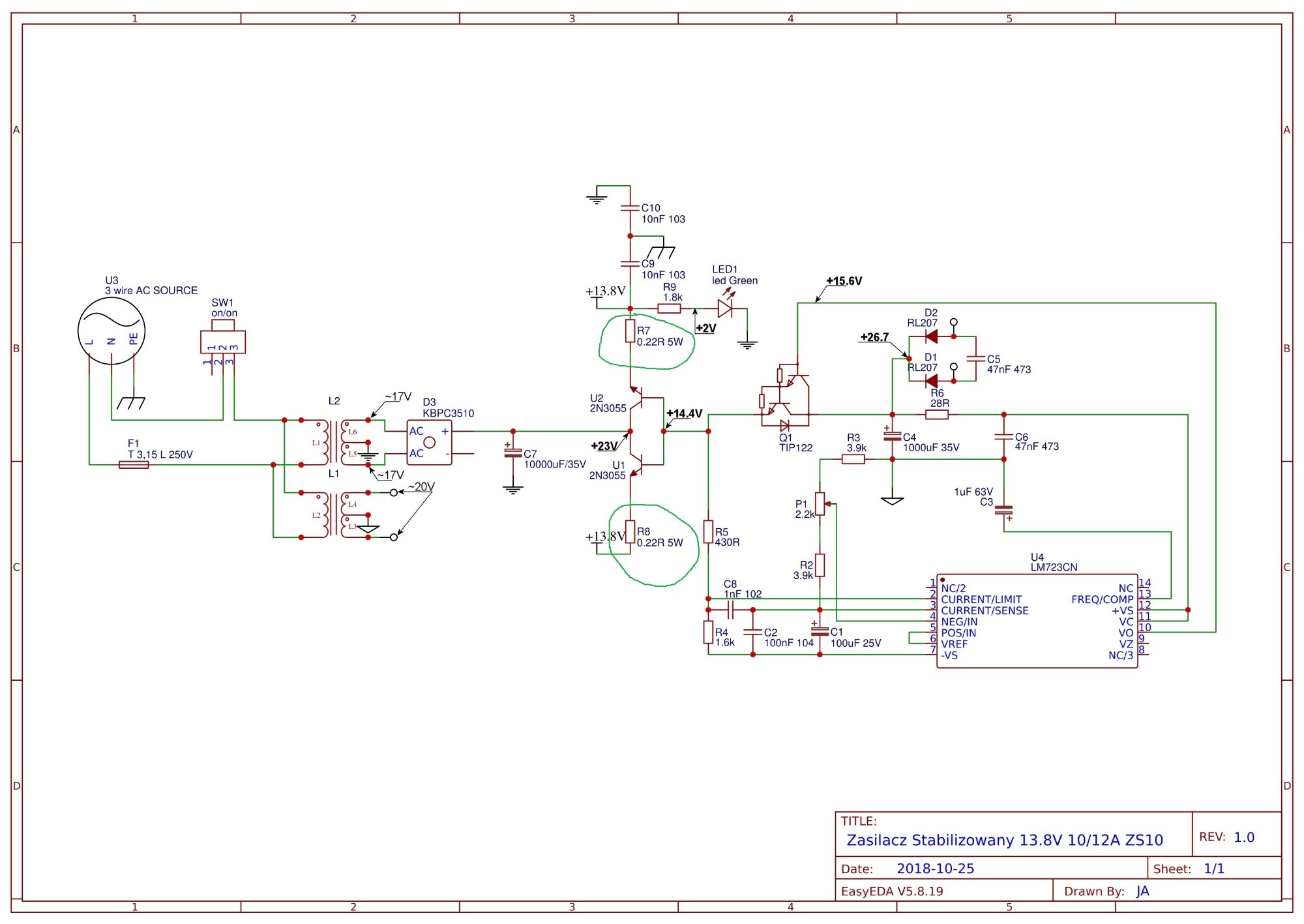

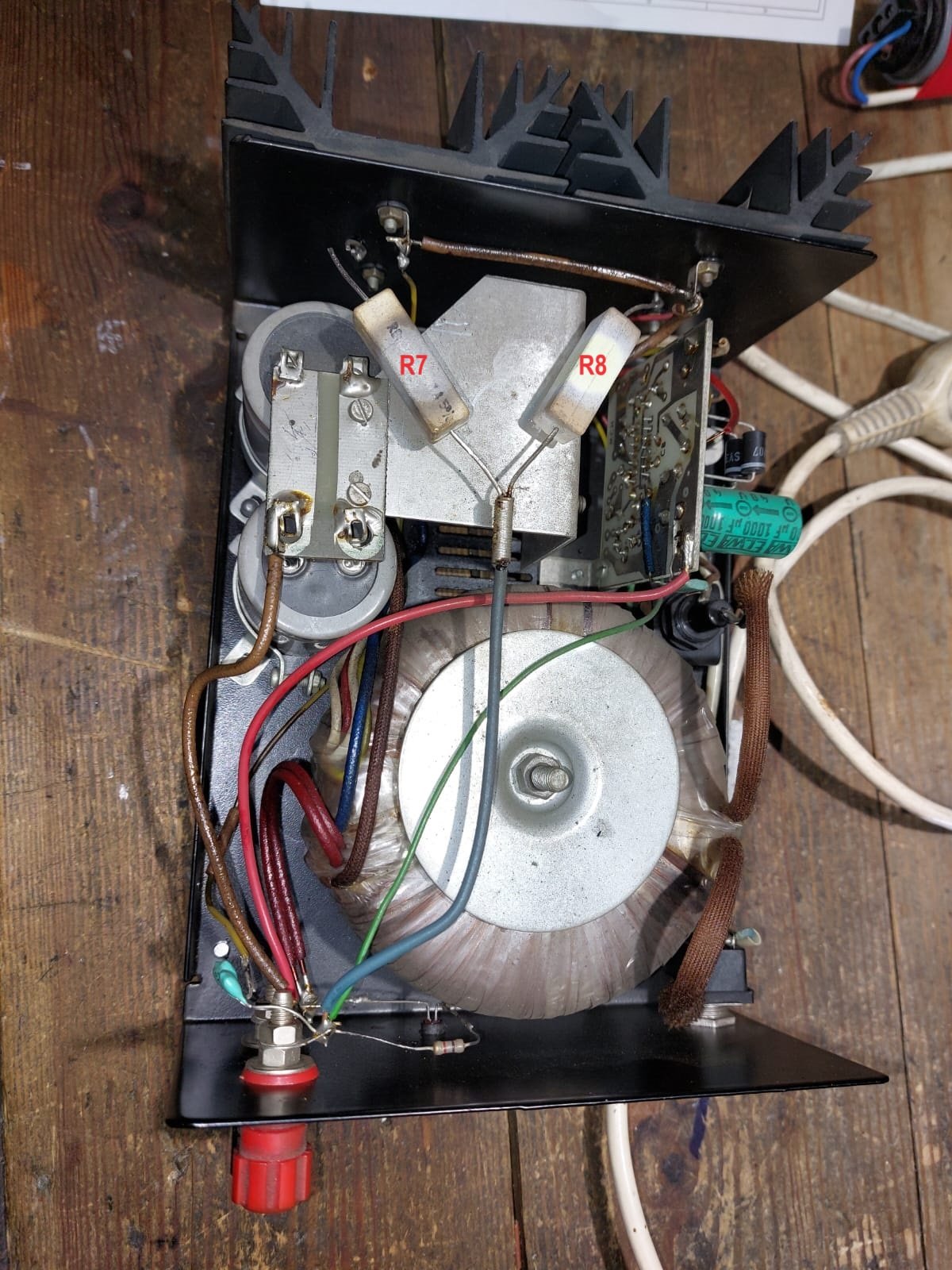

Witam. Posiadam zasilacz stabilizowany ZS10. Zasilacz uległ uszkodzeniu tzn pod obciażeniem spada napięcie. Po rozebraniu zauważyłem że uskodzone sa rezystory ceramiczne dużej mocy R7 i R8 ( oznaczone zafaczonym foto i schemacie). Oryginalnego schematu nie znalazłem natomiast w sieci na Elektrodzie znalazłem schemt wykonany przez jednego z forumowiczów  złączam go do postu.  Schemat ten posiada różnice od mojego sprzętu, a mianowicie u mnie sa tranzystory mocy KD 502 zaś na schemacie 2N3035, u mnie są dwie diody prostownicze zas na schemacie mostek Gretza, na schemacie rezystor ceramiczne są o wartości 0,22ohma i mocy 5W u mnie brak jest możliwości odczytu warosci rezystorów jak iich mocy. Zakupiłem w serwisie z sąsiedztwa dwa rezystory o wartości 0,22 Ω lecz o mocy 10 W ( wiekszy element ceramiczny). Czy błedem bedzie zastosowanie tych rezystorów o mocy 10W zamiast 5W i czy nie spowoduje to uszkodzenia tranzystorów KD 502. Za udzieloną odpowiedź z góry dziekuję.

Zasilacz ZS 10_13,8V_edit.jpg

Widok ogólny zasiacza — kopia.jpg

Link do komentarza
Share on other sites

Dnia 26.01.2024 o 23:40, Janek65s napisał:

Po rozebraniu zauważyłem że uskodzone sa rezystory ceramiczne dużej mocy R7 i R8

@Janek65s a mierzyłeś te rezystory ? To, że są dość mocno przygrzane nie znaczy że są uszkodzone. Te typy tak mają. Te 10 Watowe możesz spokojnie założyć. Na Twoim miejscu sprawdziłbym też te KD502 ( są to czeskie, funkcjonalne zamienniki 2N3035 ) i elektrolity, czy nie są spuchnięte. Takie komponenty stosowało się ze 40 lat temu i swoje musiały już przeżyć.

  • Lubię! 1
Link do komentarza
Share on other sites

Rezystor oznaczony czerwonym kolorem jako R7 wygląda jakby od strony tranzystora mocy - radiatora miał oderwane (upalone) wyprowadzenie. Trzeba posprawdzać elementy zasilacza. Wymiana ich na ślepo może powodować kolejne uszkodzenia i większe koszty naprawy zasilacza. Z drugiej strony rezystorów R7 i R8 tam gdzie łączą się razem i podłączone są do szarego przewodu nie powinno być koszulki izolacyjnej? W tym miejscu jest aluminiowa blaszka - radiator. Być może dołączona do masy i zetknięcie tego punktu wspólnego rezystorów R7 i R8 spowodowało zwarcie i uszkodzenie. Według schematu ten punkt wspólny rezystorów R7 i R8 to może być napięcie +13,8V.

  • Lubię! 1
Link do komentarza
Share on other sites

Witam kolegów ( jak moge sie tak do Was zwrócić) dziekuje bardzo za odpowiedzi w moim temacie, jest mi niezmiernie miło. Przy tym rezystorze R7 to jego "nogę" celowo odciołem od emitera tranzystora, aby dokonać pomiarów i waśnie nie wykazuje żadnej oporności jak i zwarcia. Według schematu dokonałem pomiarów napiecia na płytce elektronicznej  i praktycznie napięcia w punktach pomiarowych wskazanych na schemacie sie zgadzają. Tranzystory kupiłem nowe jak i też zakupiłem zestwy izolacyjne do tranzystorów. Jedynie co zakupiłem niezgodne ze schematem to właśnie te rezystory ceramiczne bo na schemacie mają 5W a ja zakupiłem 10W i to mnie niepokoiło czy nie przesadziłem. Całą przyczyną według mnie było chyba to że ze starości (bo jak inaczej to ująć) przegrzały sie podładki izolacyjne pod tranzystorami, tranzystory obluzowały się na radiatorach i to się wszystko "chlebocze" znaczy się rusza. Ta duża blacha wewnątrz to radiator dwóch diód prostownicznych z katodą na srubie. Tych diód nie widać bo są pod spodem. Z drugiej strony ta blacha połączona jest z minusem tych dwóch równolegle spietych elektrolitów o pojemności 4700 uF. Jak ktos napisał w sieci  do tych zasilacz w tamtym czasie w  firmie ELEKTROMECH z Warszawy wkładali co mieli. Jedynie co niesprawne po pomiarach to właśnie ten jeden rezystor tego drugiego nie mierzyłem tylko zakupiem dwa nowe. Faktycznie ten zasilacz zakupiem początkiem lat 90 być może w 1991 r jako zasilacz stacji bazowej CB radia ( wtedy jeszcze nie było u nas tak teraz popularnej telefoni komórkowej), a CB to byla na tamte czasy "RADOCHA", aby swobodnie porozawiać z ludźmi w eterze, bez pozwolenia MO i zapisywania się do klubów krótkofalarskich. Jeszcze raz dziekuję za odpowiedź w moim temacie, wlutuję te oporniki 10W i się odezwę. Dziekuje i pozdrawiam.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)

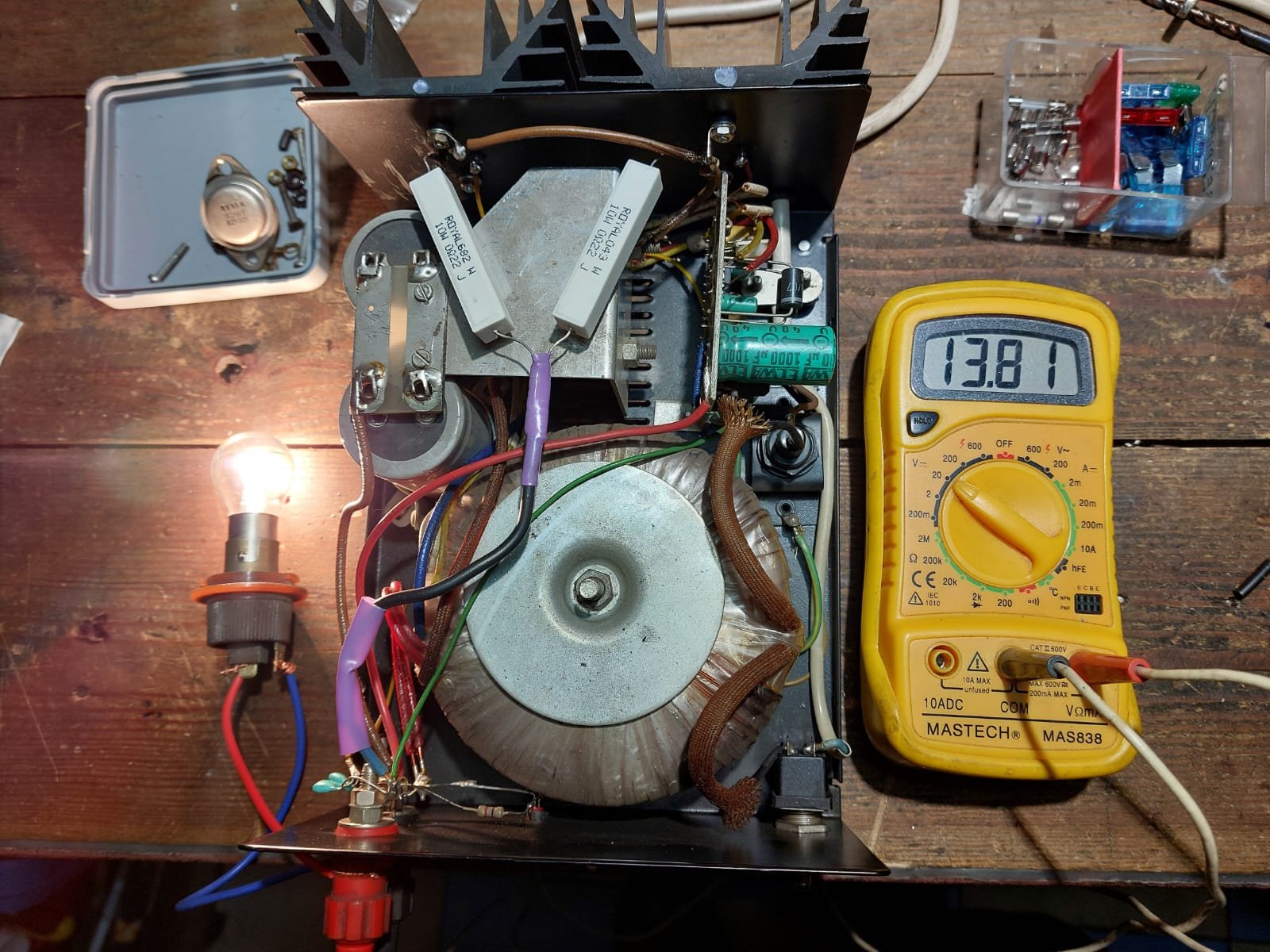

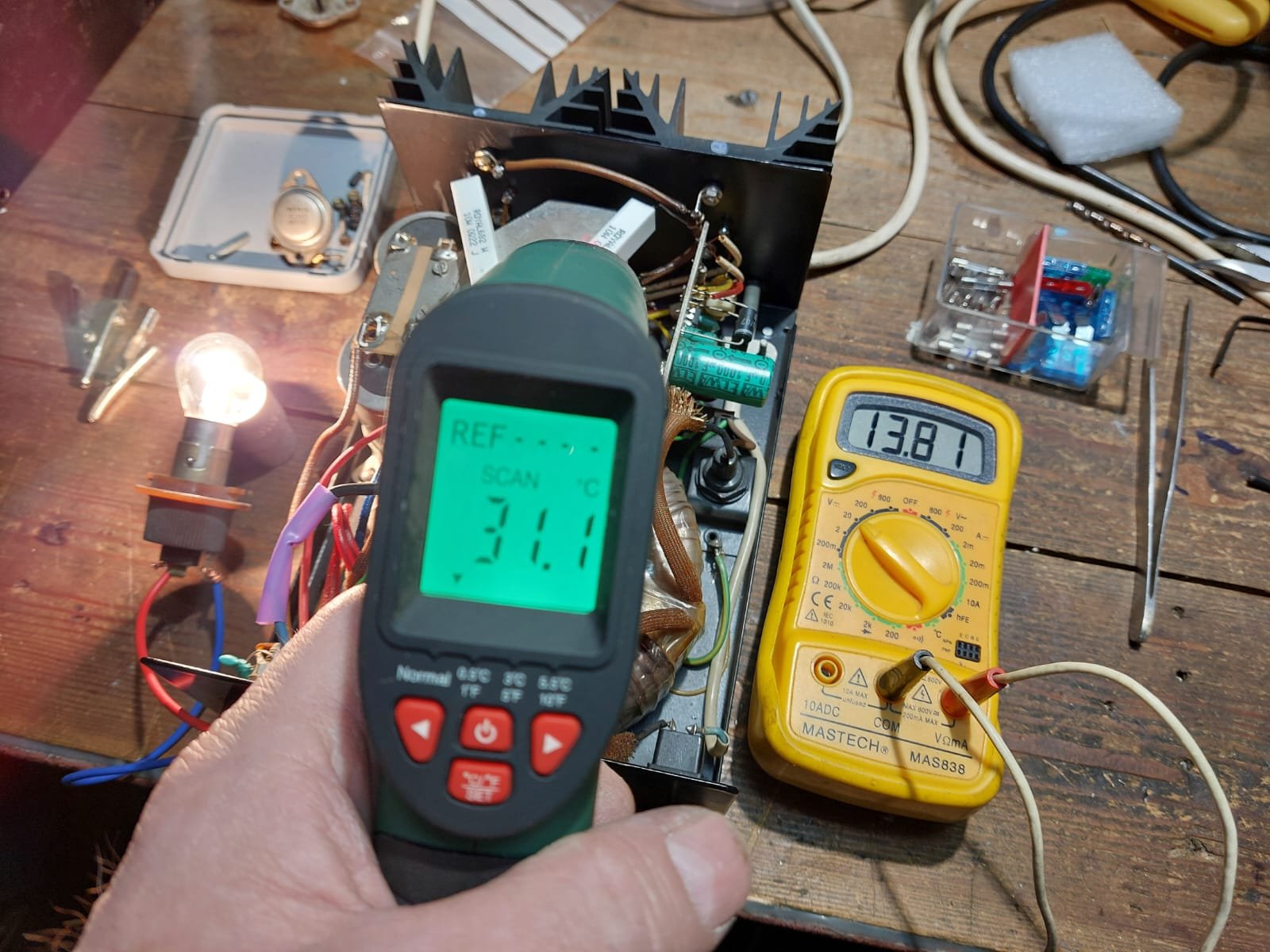

Witam, po wymianie rezystorów i tranzystrów KD 502  zasilacz zaczął pracować. Ociążyłem go żarówką 12V o mocy 21W. Po około 15 minutach pracy temperatura na na rezystorach, a faktycznie chyba na radiatorze diód prostowniczych, który jest tuż pod rezystorami wynosia 31 stopni. Załączam foto. Zgodnie z sugestią Kerema167 w wolnej chwili wymienię wszystkie kondensatory elektrolityczne (po tylu latach mogą nie trzymać parametrów). Jeszcze raz dziekuje kolegom za sugestie w naprawie. Pozdrawiam.



Edytowano przez Janek65s
  • Lubię! 2
Link do komentarza
Share on other sites

Witam.

Moim zdaniem żeby "spać spokojnie" (bo nie wspomniałeś) trzeba by było sprawdzić skoro zasilacz nazywa się stabilizowany jak się zachowuje przy zmianach obciążenia na wyjściu? Bo może akurat przy takim obciążeniu nawet  Ci pasuje te 13,8V? A bez obciążenia skoczy w górę?

Pozdrawiam Krzysztof.

Link do komentarza
Share on other sites

Witam Krzysztofa [KaDe]. Znajdę trochę czasu w przyszłym tygodniu to podepnę większe obciążenia i dokonam pomiarów prądu jak i napięcia. Dziękuję za sugestie i pozdrawiam.

Link do komentarza
Share on other sites

Witam!

Dodam tylko, że lepszy używany KD502 czy 503(większe Uce, bo 120V), to lepszy wybór niż podróbka 2N3055....chyba nie kupi oryginału, tanio to jest byle jak(to stabilizator szeregowy, więc w razie "W" masz zniszczenie zasilanego układu w razie zgonu 2N3055).

W ogóle bym nie kupił 2N3055 poza TME czy Mouser, to, co jest w sklepach i na Allegro to "malowanki".

KD502 czy 503 można jeszcze znaleźć w internecie czy w złomie elektronicznym,

'

Link do komentarza
