Rozdzielenie masy

[Michal88]

Czy można rozdzielić pin masy GDN? Pinów wejściowych\ wyjściowych jest więcej niż pinów masy GDN czy można je rozdzielić, tak jak zasilanie  rozdzielaczem zasilania czy rozgałęźnikem zasilania?

[Belferek]

A co to za urządzenie "rozdzielacz, rozgałęźnik zasilania"? Napisz coś więcej, a może pokaż taki układ.

[_LM_]

Możesz po Polsku? czego dotyczy problem i w jakim układzie?

[Michal88]

Powiedzmy mam 10 prostych czujników podpinam je pod 10 pinów, a więc potrzbuje jeszcze 10 pinów gdn do każdego czujnika. Tak samo jak 10 czujników potrzebuje innego napięcia np 9v to te 9v muszę zozdzielić na 10 po jednym do każdego czujnika.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[keram167]

@Michal88 a możesz opisać bardziej dokładnie (wstawić fotkę) jak wygląda, co robi chociaż jeden "prosty czujnik" 🤔o których piszesz ?

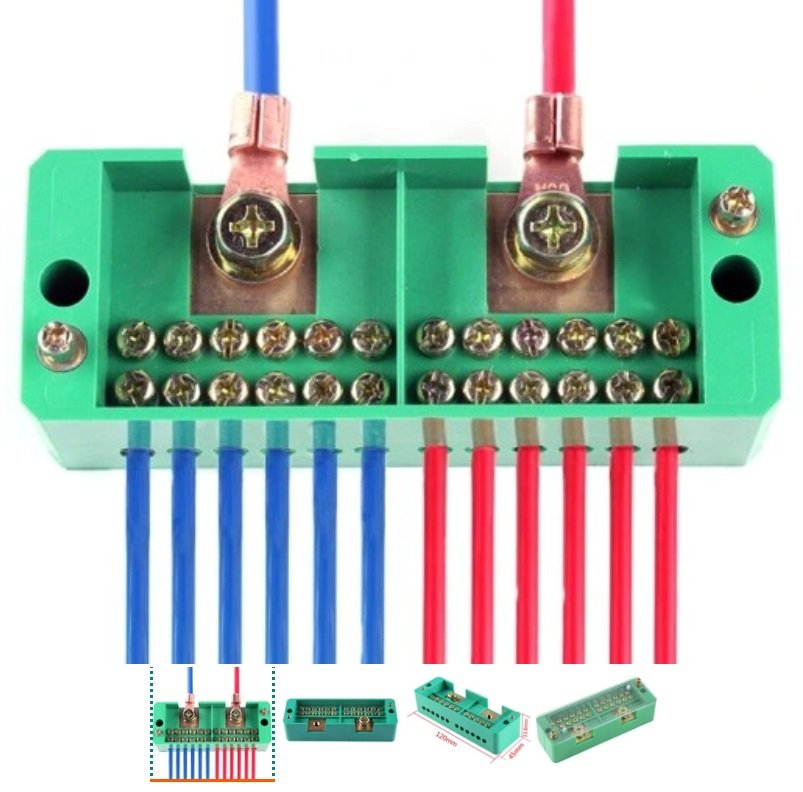

Coś w ten "deseń" miałeś na myśli ? To dość krańcowy przykład ale czysta "zgaduj-zgadula" ...

[farmaceuta]

1 godzinę temu, Michal88 napisał:

Powiedzmy mam 10 prostych czujników podpinam je pod 10 pinów, a więc potrzbuje jeszcze 10 pinów gdn do każdego czujnika. Tak samo jak 10 czujników potrzebuje innego napięcia np 9v to te 9v muszę zozdzielić na 10 po jednym do każdego czujnika.

Łączysz normalnie masy wszystkich czujników i podpinasz pod jeden gnd i hula...

Edit. Z zasilaniem (plusem) możesz zrobić tak samo (o ile wszystkie czujniki są na to samo napięcie )

Edytowano Luty 4, 2024 przez farmaceuta

[Michal88]

@keram167 @farmaceuta Dokładnie o to mi chodziło.

[keram167]

@Michal88 jedna tylko uwaga i tak trochę upraszczając :

jeśli chcesz stosować transoptory ( np. czujniki szczelinowe ) z myślą o separacji galwanicznej, to GND od strony wejścia ( fotodioda nadawcza ) nie łączy się z GND od strony wyjścia ( fototranzystor ). Takie połączenie obu tych mas ( GND ) to całkowity brak separacji galwanicznej i pewne problemy.

To tak na marginesie, wobec braku informacji o jakich czujnikach jest mowa, oraz gdzie i jak mają być użyte.
