Układ z ESP32 - jak podnieść napięcie i zwiększyć prąd?

[Synergia]

21 minut temu, ethanak napisał:

Jeśli go zasilasz 5V no to i 5V z niego wyciągniesz (zasilania oczywiście).

I cały czas nie możesz zrozumieć że nie "wzmacniacz napięcia i prądu" tylko włączasz/wyłączasz zasilanie czujnika (a to zupełnie coś innego). Czym innym jest sygnał sterujący (a taki dostaniesz z ESP), a czym innym zasilanie (a to bierzesz z zasilacza). A co postawisz po drodze - mosfeta z tranzystorem, przekaźnik czy krasnoludka co będzie włączał/wyłączał czujnik to już dla ESP żadna różnica.

To wytłumacz mi proszę jak mogę taki oto czujnik:

https://botland.com.pl/czujniki-gazow/3029-czujnik-tlenku-wegla-i-latwopalnych-gazow-mq-9-polprzewodnikowy-modul-niebieski-5904422359287.html

który oprócz dwóch wyjść (analogowego i cyfrowego) ma tylko dwa wejścia - Vcc i GND. Jak mogę rozdzielić sygnał sterujący od zasilania? Jak w przypadku jednego wejścia Vcc wziąć zasialnie z zasilacza a sygnał sterujący z ESP32?

[jand]

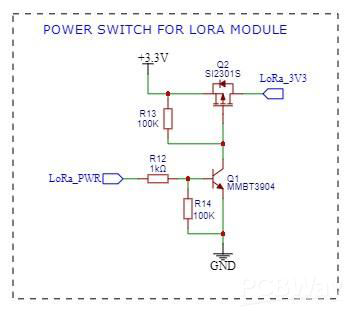

Nie chciało mi się rysować, więc znalazłem  coś, co mniej więcej pasuje.



Napięcie może być wyższe niż 3,3V, tranzystory też nie muszą być dokładnie takie.

Do LoRa3,3V podłączasz czujniki, baza tranzystora sterowana przez ESP32.



Edytowano 14 lutego przez jand

[Synergia]

@jand

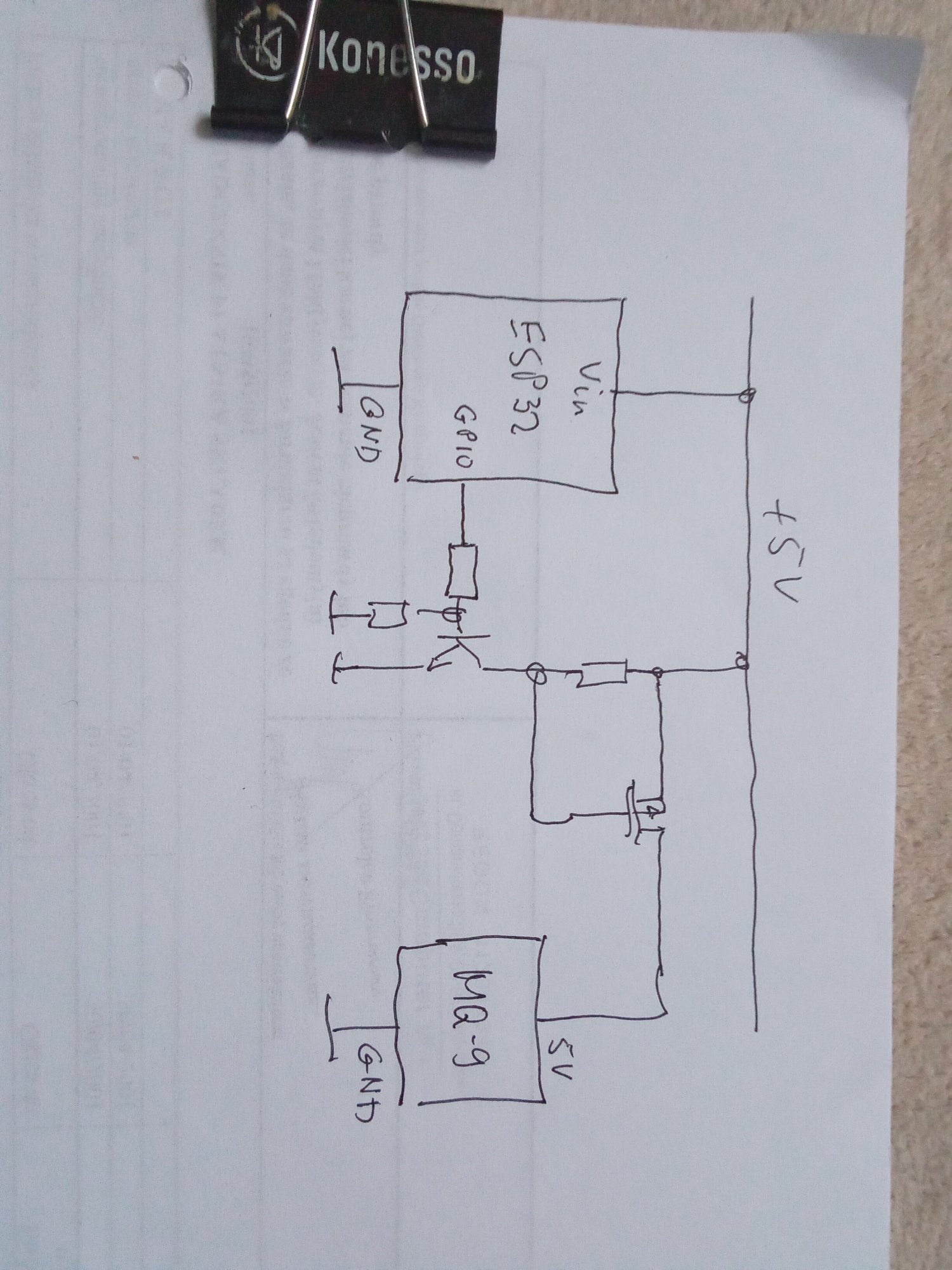

Narysowałem coś takiego, bo nie do końca rozumiem niesety Twój schemat 😞

gdzie miałbym podłączyć pozostałe wyprowadzanie tranzystora T1?
Niestety, jestem dość początkującym w elektronice, więc nie potrafię sobie 1 do 1 przełożyć Twojego schematu na moją potrzebę. Jeśli będziesz miał ochotę mi pomóc, będę super wdzięczny 🙂

[jand]

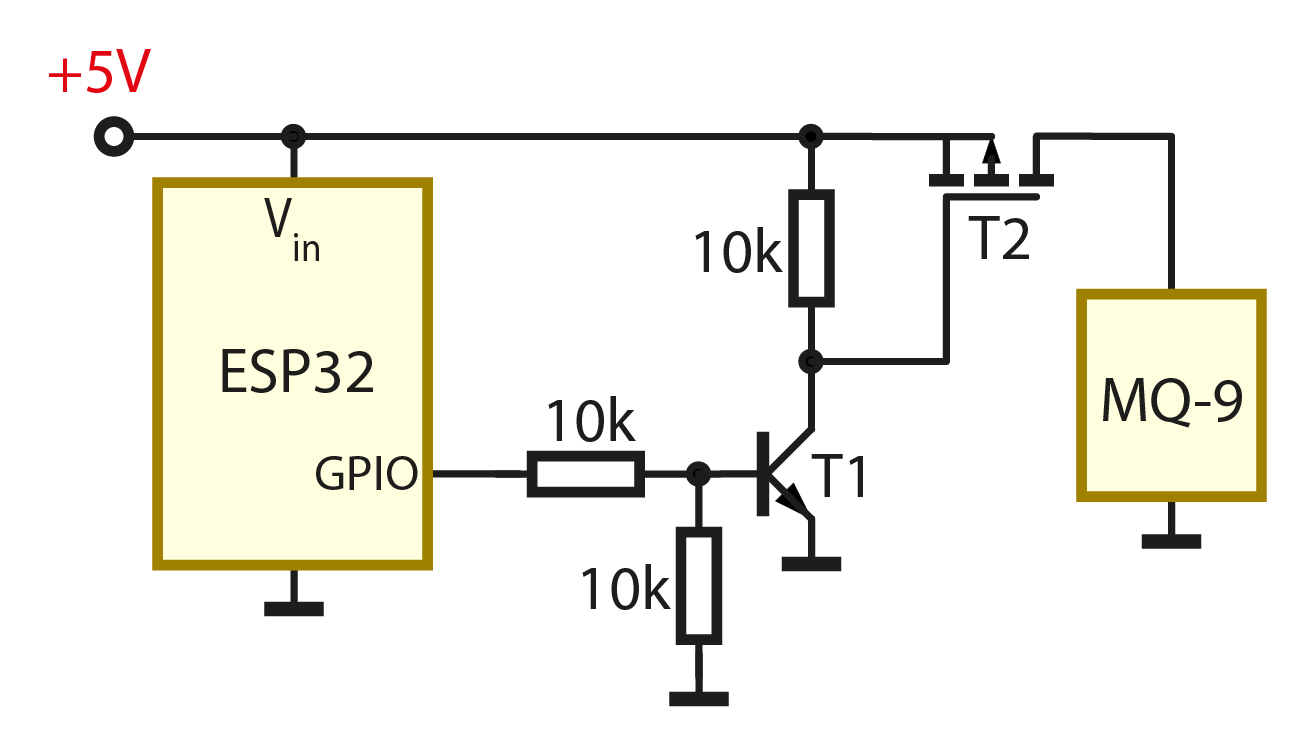

Tak by to wyglądało:

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[74HC04]

A po co tranzystor npn? Chyba wystarczyło by podać sygnał do bramki mosfeta przez rezystor

[_LM_]

@jand to nie zawsze zadziała



Edytowano 15 lutego przez _LM_

[_LM_]

34 minuty temu, 74HC04 napisał:

A po co tranzystor npn?

żeby nie podać +5V na weście ESP, ten rezystor blokuje MOSa w stanie wyłączonym.

[jand]

1 godzinę temu, _LM_ napisał:

@jand to nie zawsze zadziała

Tu zadziała.

W tamtym projekcie porzebowałeś przełączać 6... 8 A, tu tylko są miliampery.

Sam stosowałem takie rozwiązanie (dla 0.5A) i nie było problemu.

Oczywiście tranzystor musi mieć odpowiednio niskie napięcie V_GS.

Edytowano 15 lutego przez jand

[Synergia]

19 godzin temu, jand napisał:

Tak by to wyglądało:

Bardzo dziękuję @jand , spróbuję podziałać tak jak na Twoim rysunku 🙂

[jand]

2 godziny temu, Synergia napisał:

spróbuję podziałać tak jak na Twoim rysunku

Być może zastanawiasz się nad doborem elementów, to podpowiem:

1. Tranzystor npn może być dosłownie każdy, jaki Ci w  rękę wpadnie,
2. Tranzystor MOSFET musi być z kanałem p, o napięciu odcięcia poniżej 3V, np. AO3407, IRLML6402PBF.....
3. Wartości oporników też nie są krytyczne - możesz dać wszystkie po 10k.

Edytowano 16 lutego przez jand

[miro88]

@Synergia Poniżej przerysowany schemat:





Edytowano 17 lutego przez miro88

[Synergia]

Dnia 16.02.2024 o 12:25, jand napisał:

Być może zastanawiasz się nad doborem elementów, to podpowiem:

1. Tranzystor npn może być dosłownie każdy, jaki Ci w  rękę wpadnie,
2. Tranzystor MOSFET musi być z kanałem p, o napięciu odcięcia poniżej 3V, np. AO3407, IRLML6402PBF.....
3. Wartości oporników też nie są krytyczne - możesz dać wszystkie po 10k.

Bardzo przepraszam za opóźnienie (dzieci, sezon chorobowy itp.) w odpowiedzi, ale powiedz mi @jand proszę, jeśli chodzi o tranzystor mosfet, czy taki też będzie pasował? Jest z kanałem p, ale nie ma nic o napięciu odcięcia w dokumentacji 🤔



@miro88 bardzo dziękuję za schemat!

Edytowano 11 marca przez Synergia

[_LM_]

Takich parametrów szukamy w nocie katalogowej https://www.vishay.com/docs/91092/91092.pdf wątpię żeby w tej aplikacji udało się w pełni otworzyć ten tranzystor. Przy tak małym poborze prądu dałbym tam tranzystor pnp zamiast mosfeta i po bólu

Edytowano 11 marca przez _LM_

[Synergia]

9 minut temu, _LM_ napisał:

Takich parametrów szukamy w nocie katalogowej https://www.vishay.com/docs/91092/91092.pdf wątpię żeby w tej aplikacji udało się w pełni otworzyć ten tranzystor. Przy tak małym poborze prądu dałbym tam tranzystor pnp zamiast mosfeta i po bólu

Hm, no tak, otworzyłem notę katalogową, ale nie ma tam napięcia odcięcia, które jak znalazłem w googlu chyba ma oznaczenie U_GSOFF ?

[jand]

Jest.

Na stronie drugiej, linijka 11, parametr nazywa się "Gate-source threshold voltage".

Edytowano 11 marca przez jand
