jak zrobić radio bezprądowe (obliczenia mnie przerosły)

[Osk1]

czyli jak zbuduje to pierwsze radio dokładnie jak na filmie to zadziała czy trzeba coś zmieniać ?(to bezprądowe )

[Osk1]

54 minuty temu, _LM_ napisał:

Zacznij od AM nawet te proste radio bez zasilania, problemem może być zdobycie diody germanowej (kiedyś dosyć popularne AAP152 ) i słuchawki wysokoomowej. Może się okazać że to radio nie zadziała zadowalająco zależy w jakiej lokacji mieszkasz, niestety na na fale długie mamy tylko PR1 225kHz  i to co @ethanak linkował. Mimo to uważam że to jest fajny eksperyment na początek, też takie radyjka budowałem 🙂 najlepiej działały wieczorem i w nocy. Niekiedy odbierały dalekie stacje. Później kolejny wdzięczny projekt (również na LW) https://serwis.avt.pl/manuals/AVT2156.pdf który nie tak dawno ponownie zbudowałem bo chciałem komuś pokazać, działa mimo że jest mocno podatny na zakłócenia. Radia FM na tranzystorach wymagają moim zdaniem szerszej wiedzy z zakresu elektroniki i radiówki. Można znaleźć kilka fajnych schematów ale nigdy nie testowałem. Możesz sprawdzić https://ep.com.pl/projekty/miniprojekty/9979-wakacyjne-radio-ukf-fm i to



znalazłem takie nada się ?https://sklep.avt.pl/pl/products/dioda-aap153-179484.html

[_LM_]

Próbuj, to czego potrzebujesz to słuchawki wysokoomowe, nada się wkładka telefoniczna W66. Poza doborem obwodu rezonansowego LC ważna jest antena im dłuższa tym lepsza mówimy tu o kilkunastu metrach drutu oraz porządne uziemienie. Bez tego to nie zadziała 🙂 obwód rezonansowy LC nie jest wymagany na pręcie ferrytowym(może być cewka powietrzna), cała energia do zasilania tegoż radyjka bierze się właśnie z anteny. No i pytanie mniej więcej w jakiej lokalizacji mieszkasz, tj jak daleko od nadajnika PR1? Kiedyś nie było z tym problemu jak mieliśmy nadajnik w Konstantynowie jedynka była wtedy słyszalna nawet w Afryce!

[Osk1]

34 minuty temu, _LM_ napisał:

Próbuj, to czego potrzebujesz to słuchawki wysokoomowe, nada się wkładka telefoniczna W66. Poza doborem obwodu rezonansowego LC ważna jest antena im dłuższa tym lepsza mówimy tu o kilkunastu metrach drutu oraz porządne uziemienie. Bez tego to nie zadziała 🙂 obwód rezonansowy LC nie jest wymagany na pręcie ferrytowym(może być cewka powietrzna), cała energia do zasilania tegoż radyjka bierze się właśnie z anteny. No i pytanie mniej więcej w jakiej lokalizacji mieszkasz, tj jak daleko od nadajnika PR1? Kiedyś nie było z tym problemu jak mieliśmy nadajnik w Konstantynowie jedynka była wtedy słyszalna nawet w Afryce!

mieszkam niedaleko skierniewic , nie mogę znaleźć jakiejś mapy nadajników .

edit znalazłem to https://radiopolska.pl/wykaz/siec/3

czy z warszawy może łapać?





Edytowano Marzec 5, 2024 przez Osk1

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

Ty czytasz co tutaj piszemy? Na detektorze odbierzesz tylko jedną Polską stację https://pl.wikipedia.org/wiki/RCN_Solec_Kujawski Dowiedz się nieco nie wal pytania na ślepo

[Osk1]

39 minut temu, _LM_ napisał:

Ty czytasz co tutaj piszemy? Na detektorze odbierzesz tylko jedną Polską stację https://pl.wikipedia.org/wiki/RCN_Solec_Kujawski Dowiedz się nieco nie wal pytania na ślepo

 wpisałem w google nadajnik PR1 i ta lista wyskoczyła poprostu nie zrozumiałem sory

[Osk1]

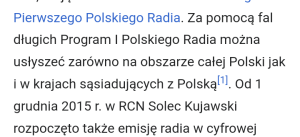

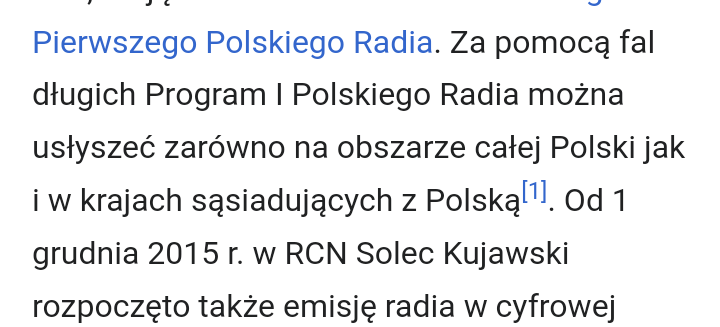

To znaczy że zadziała czy znowu czegoś nie rozumiem



[jand]

Zadziała.

Maszt służy jako antena dla fal długich oraz jako konstrukcja dla umieszczenia anten radia cyfrowego.

[Osk1]

ok dziękuje wszystkim , w takim razie zabieram się do roboty

[Osk1]

mam jeszcze pytanko czy te słuchawki nadadzą się (wole się upewnić zanim wydam prawie stówę )https://allegro.pl/oferta/sluchawki-naglowne-ta56m-1600ohm-15210175310?reco_id=1d31db13-dbee-11ee-baf8-5a141a17d59d&sid=0e7a5475e04eefd78184d559df6fb9f87c889ad5ac94196dac75ac99722370c3&bi_s=archiwum_allegro&bi_c=Product&bi_m=reco&

[Preskaler]

Minęło już 2 miesiące a to dla młodego człowieka szmat czasu ale może jeszcze ktoś będzie zainteresowany tematem? Ostatnie pytanie autora tematu pozostało bez odpowiedzi i zapewne to już "musztarda po obiedzie" ale te słuchawki 1600 omów powinny się nadawać. W zasadzie im większa oporność tym lepiej. Standartowo powinno być 2 000 omów ale są też słuchawki 4000 omów i te byłyby najlepsze. W Skierniewicach do odbioru stacji z Solca K. na odbiorniku detektorowym potrzebna jest antena o długości ponad 30 m i rozwieszona na wysokości przynajmniej 8 m nad ziemią. Odizolowana od wszelkich przewodników w tym także drzew i dachów.

Edytowano Maj 6, 2024 przez Preskaler

[Osk1]

dzięki ,radio leży prawie złożone tylko brakuje mi słuchawek i nie rozwiesiłem anteny to projekt na czerwiec

[Osk1]

uświadomił mi pan jak mało zrobiłem przez dwa miesiące czas wziąć się do roboty dzięki za motywacje

[Preskaler]

Zamiast słuchawek wysokoomowych można użyć zwykłych (32 omy) ale trzeba je dołączyć do transformatorka. Najlepiej takiego sieciowego 2 - 3 W 230/6V. Uzwojenie pierwotne (230V) łączymy do detektora a wtórne (6V) do słuchawek.

Dla zachęty prezentuję nieco bardziej rozbudowaną wersję radia na dwóch tranzystorach, które u mnie (ok. 450 km od S.K) z anteną ok. 50 m tak się zachowuje:

https://drive.google.com/file/d/1IYJG5AvnAagqrM_chAlXNBrdHA5-SE8w/view?usp=sharing





Radio znajduje się w dolnej części skrzynki. Na górze jest zasilacz sieciowy.



Edytowano Maj 9, 2024 przez Preskaler
Nie działa link

[Kuba83]

Witam!

Ja wykonałem radio detektorowe na fale średnie dwa razy, to były klasy 1-3 szkoły podstawowej, nikt tego wówczas nie docenił.....mało tego, pedagog szkolna dała Mamie "wykład", czym się powinny zajmować dzieci w tym wieku.

Opis tego radyjka był w jakiejś książeczce z serii "Zrób to sam", publikacja powstała na przełomie lat 80/90-tych.

Cewki sam nawijałem "licą", odzyskaną ze starych filtrów p.cz. odbiorników lampowych, masowo wówczas zalegających śmietniki, było to nawijane na karkasach i prętach anten ferrytowych "klocków Dzierżoniowskich", Taraban i podobne.

Diody użyłem DOG56, zielone, były w telewizorach lampowych(dyskryminator fonii), kondensator zmienny w pierwszym egzemplarzu pochodził z bazarowego "jamnika", w drugim była to sekcja AM kondensatora amplitunera REMA Toccata.

Pierwsze radio było umieszczone w drewnianym pudełku po serze Camembert, drugie na kawałku płyty paździerzowej.

Diody ostrzowe są jak najbardziej do kupienia

https://allegro.pl/oferta/rosyjska-dioda-germanowa-d2b-10szt-12-3zl-10083439940

https://allegro.pl/oferta/rosyjska-dioda-germanowa-d9z-10sztuk-13102694295

Ja kupiłem tego sporą ilość.....stosuję je w pasywnym prostowniku do wskaźnika wysterowania wzmacniacza, bo krzemowa dioda się nie nadaje.

A ostrzowe są też krzemowe....też mam, spora rzadkość ale się nie nadaje do radia

https://allegro.pl/oferta/dioda-ostrzowa-krzemowa-dk10-10sztuk-unikat-13098172900

Co do słuchawek wysokomowych......wystarczy 1kΩ, stare słuchawki stereo polskiej produkcji miały 2x600Ω, szeregowo jest to 1,2kΩ, w sam raz.

Słuchawki elektromagnetyczne ze stalową membraną idzie kupić z wojskowego demobilu, były w rosyjskich radiostacjach,

https://allegro.pl/oferta/sluchawki-wojskowe-ta-4-do-wykrywacza-min-w4p-w-4p-15130573438

Zwrócić uwagę na oporność, bo było wykonanie kilkadziesiąt Ω❗

Można też zastosować słuchawkę piezoelektryczną(krystaliczną)

https://allegro.pl/oferta/sluchawka-mono-jack-3-5mm-biala-z-przewodem-1m-15516839093

W niej nie ma cewki a element piezo(w nowych konstrukcjach jest to tytanian baru, w starych sól Seignette)

Elementy tego typu są elektrycznie kondensatorami, tanie gramofony do winyli oparte są o takie wkładki, bo są one bardzo tanie, niszczą płyty(duży nacisk)

Zjawisko odkryte zostało przez Pierre Curie(tak, tego od radu i polonu).

Wkładka jest douszna, dźwięk z niej będzie piskliwy, ale zrozumiałość mowy będzie bardzo dobra- kiedyś były one stosowane w aparatach słuchowych, najstarsze tego typu aparaty były oparte o.....lampy elektronowe bateryjne(żarzenie 1,2-1,4V, napięcie anodowe dawała bateria 22,5V, przeznaczona do fleszy fotograficznych typu spaleniowego).

Jak ktoś byłby zainteresowany budową takiego radia, to służę pomocą.

Można też wykorzystać energię z anteny, przy bliskiej odległości od Solca Kujawskiego(u mnie to około 100km), wtedy w układzie jest tranzystor i słuchawki mogą być od mp3 czy inne współczesne.

Było też rozwiązanie, że stosowano transformator głośnikowy od radia lampowego, taki o Ra=5-8kΩ, czyli z telewizora czy radia/magnetofonu szpulowego ZK120/140(wersje lampowe), wtórne uzwojenie wówczas było podłączone do głośnika 4-16Ω, im wyższa oporność, tym głośniej(przekładnia transformatora), a najlepiej zdobyć mały głośnik 40Ω, jeszcze do zdobycia, nieraz stosowane jako sygnalizatory czy też słuchawkę dynamiczną  od telefonu.
