Shield do płytki MSX Arduino

[simons953]

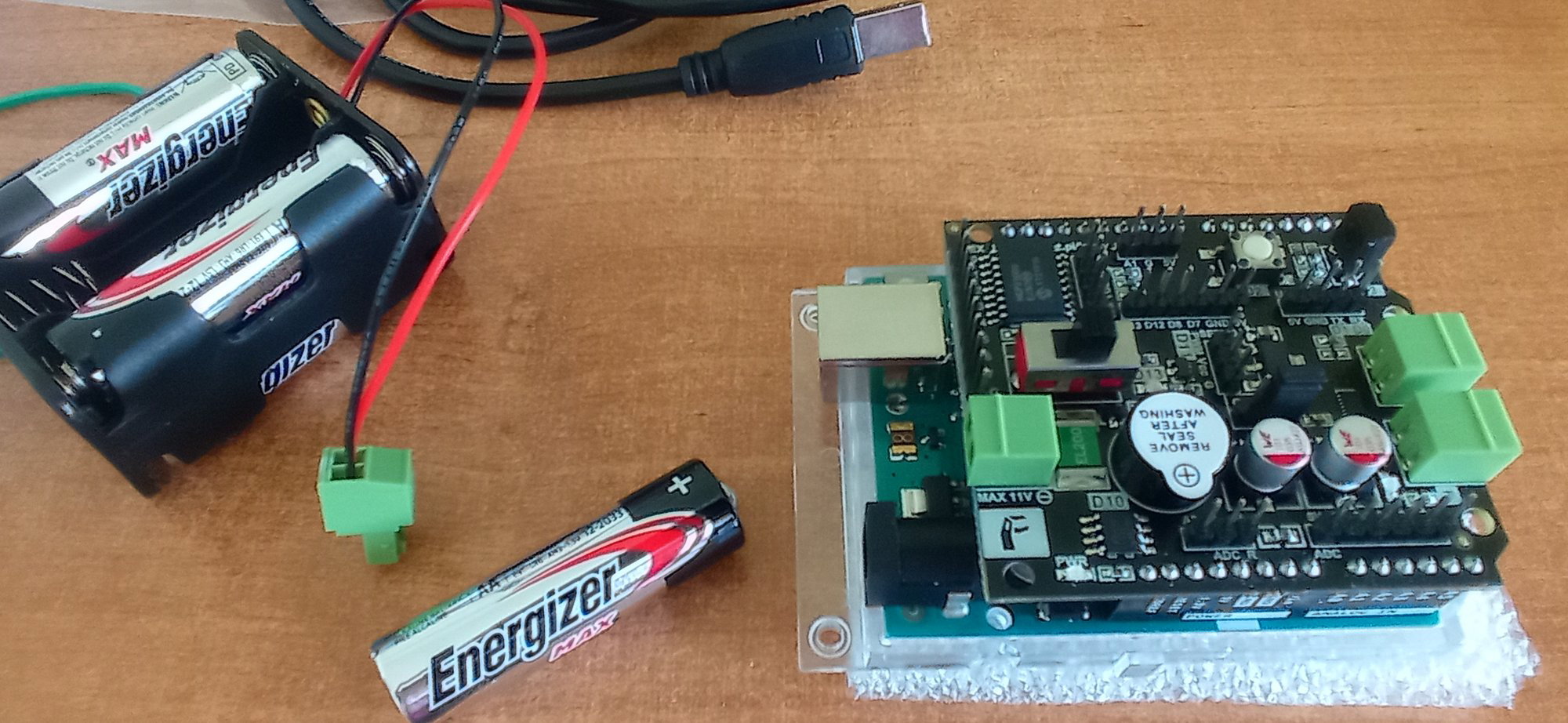

Witam. Mam problemy gdy podłączam koszyk baterii do shielda MSX z kursu budowy robota, natychmiast bezpiecznik zaczyna sie grzać i dymić. Baterie kupiłem oddzielnie od zestawu ponieważ tamte już wcześniej wykorzystałem i są to AA 1,5 alkaliczne. Zdjęcia baterii i shielda zamieszczam poniżej

Edytowano 16 marca przez simons953

[Treker (Damian Szymański)]

@simons953 witam na forum i przepraszam za późną odpowiedź - dopiero teraz dotarłem do tego tematu. Czy problem jest nadal aktualny? Jeśli tak to sprawdź proszę, czy taki same efekt uzyskujesz, gdzie shield jest odłączony od Arduino. Jeśli masz taką możliwość to sprawdź też miernikiem, czy na czerwonym wyjściu z koszyka jest faktycznie plus - wykluczymy błąd w produkcji koszyka (zamienione bieguny).

[simons953]

@Treker Sprawdzałem na każdy możliwy sposób koszyk baterii, baterie, przewody, zaworki od przewodów, włożenie przewodów do zaworek i wydaje mi sie, że mam wadliwego shielda. Nawet po podłączeniu tylko poprzez arduino shield zaczyna sie grzać a nie jest do niego podłączone żadne inne zasilanie. Jest szansa, aby dostać inny shield?

[Gieneq]

@simons953 możesz jeszcze sprawdzić jakie napięcie spada po włączeniu i co konkretnie się grzeje. Napisz wtedy w sprawie reklamacji do Botlandu jeżeli masz pewność że uszkodzenie nie nastąpiło np przez zwarcie do czegoś metalowego co było na stole.
