Symbol Arduino, jak opisać wejście do zasilania Arduino

[kuki12110]

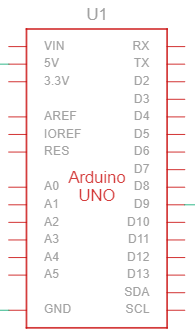

Cześć, wiem w jaki sposób rysuje się symbol Arduino Uno tylko nie wiem jak mam opisać wejście zasilające nie to z USB tylko to 2 (jeszcze fajnie jakby ktoś podrzucił symbol tej złączki). napisał bym że to +Vcc ale na tej złączce wchodzi plus i minus baterii, wiec wreszcie nie wiem jak to odpisać. (złączka o której mówię to ta w załączniku)

[H1M4W4R1]

DC Jack / DC Barrel Jack (ważny jest wymiar zewnętrzny i długość wtyczki, bo mają różne średnice i długości).

Zazwyczaj środek ma +, zewnętrzna obudowa - (czasami jest na odwrót, więc polecam zawsze sprawdzać).

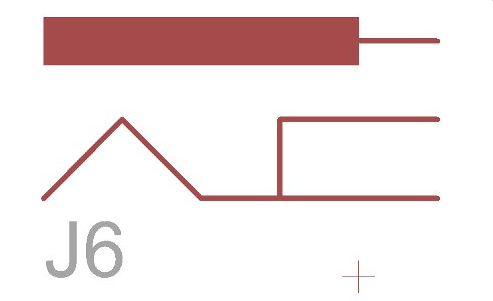

Zewnętrzna strona w symbolach wtyczek typu Jack jest zawsze oznaczona prostokątem (patrz symbol). Dla przewodów audio może być kilka osobnych wyprowadzeń, kolejność zawsze jest od brzegu (od strony wtyczki - prostokąt) do czubka (takie zakrzywione coś jak na obrazku).

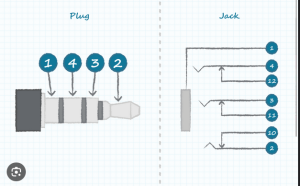

(Wtyczka audio dla referencji)

[kuki12110]

@H1M4W4R1 A wiedziałbyś jeszcze jak mógłbym na schemacie narysować do arduino wpięcie? Bo nie wiem jaki opis wstawić. W załączniku jest symbol ale tam nie ma wyprowadzenia na zasilanie samego arduino.
