Uszkodzenie miernika (R5 i R21)


Mefe1

Pomocna odpowiedź

Dzień dobry,

Mam taki miernik, który na ustawieniu "dioda" był włączony na napięcie około 300 V. W środku coś cichutko trzasnęło, po otwarciu widać spalone oporniki R5 i R21. Moja prośba - jakie są na nich oznaczenia.

Link do komentarza
Share on other sites

Dzień dobry,

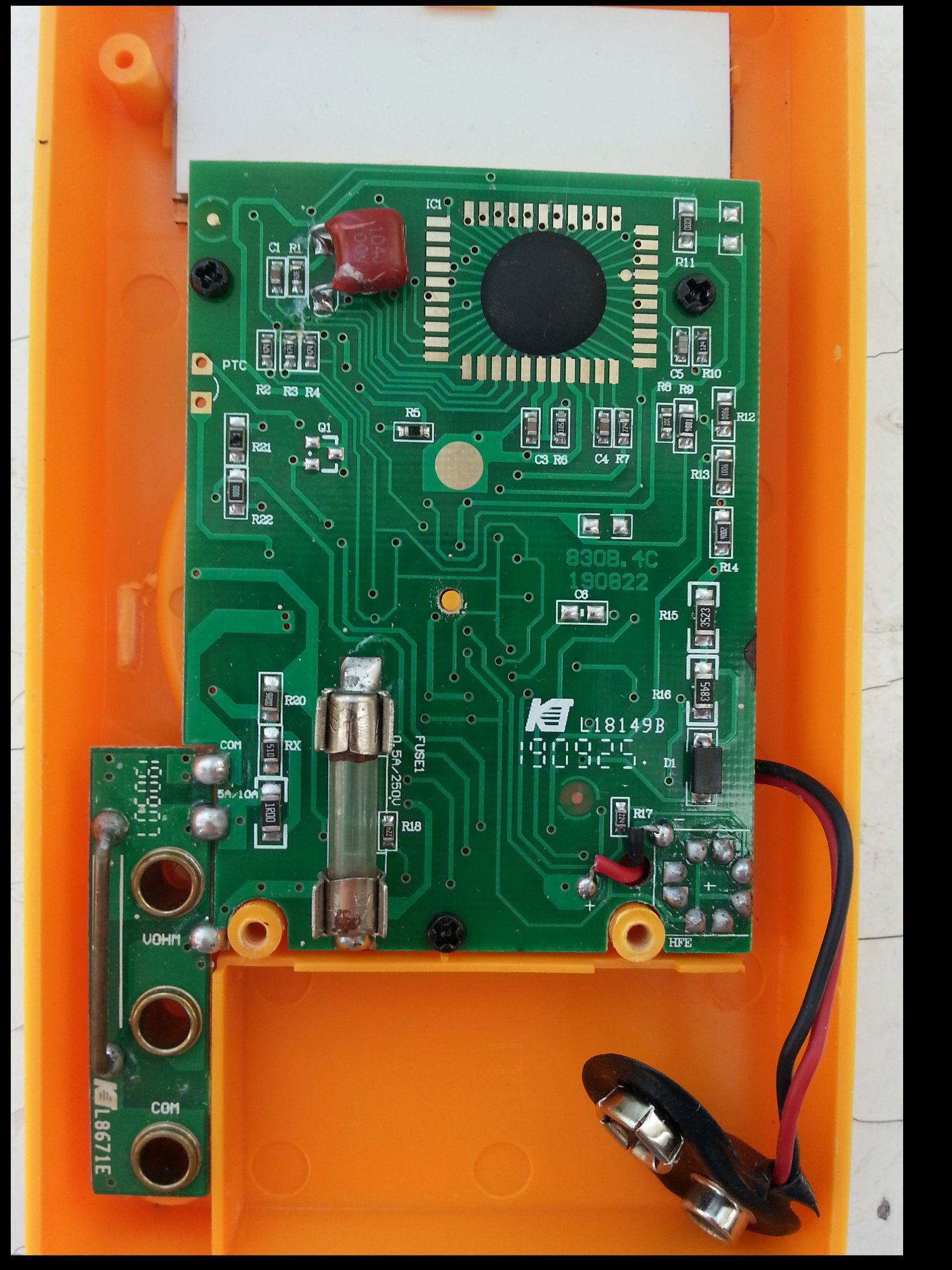

Miernik to "dpm", typ: V120, model: DT830B. Na płytce mojego miernika są napisy: L18149B i L8671E.

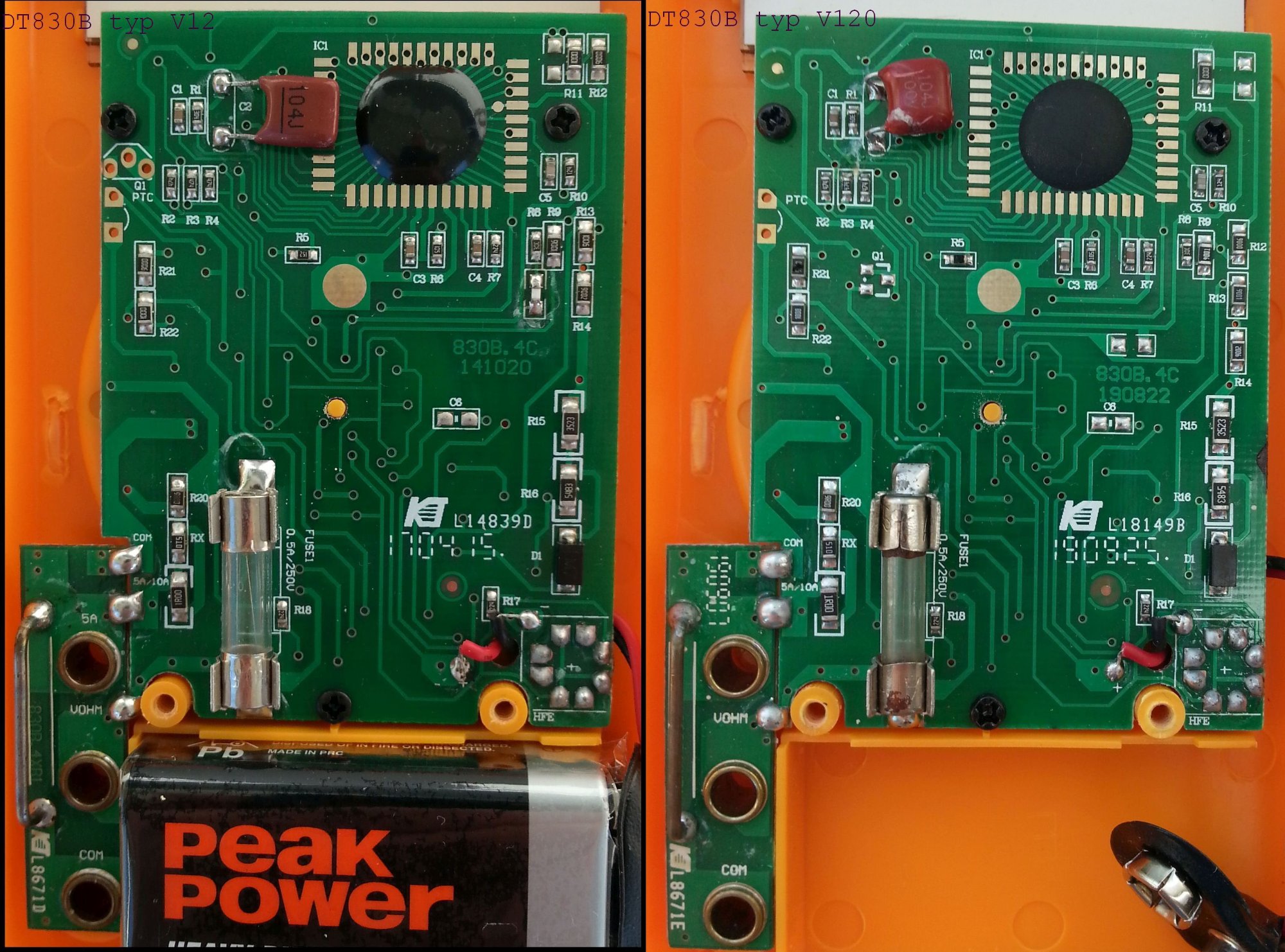

Mój miernik i zdjęcie miernika z Forum.

20240326_102307.thumb.jpg.2a62184e34ef1b22396e738b636b2dd4.jpg1759509409_WhatsAppImage2020-08-28at10_16_56.jpg.aea223be580d2285de0ce565817246c8.thumb.jpg.c8e6c956d650c06920eccff5d1fc5106.jpg



Link do komentarza
Share on other sites

(edytowany)
Dnia 20.03.2024 o 12:29, Mefe1 napisał:

Moja prośba - jakie są na nich oznaczenia.

A wystarczy wpisać w wyszukiwarkę nazwę miernika...  A poza tym odpuść sobie naprawę tego miernika. Potraktuj to że "nauka" kosztuje.😉


Edytowano przez KaDe
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Czyli zagadka rozwiązania - R5 to  900R, a R21 to 220k. Pamiętaj tylko, że oprócz rezystorów mogło się uszkodzić jeszcze coś innego, a one spaliły się tylko przy okazji. Uważaj po wymianie tych elementów 😉

Link do komentarza
Share on other sites

Rezystor R5 prawdopodobnie jest o małej tolerancji np. 1% lub jeszcze mniejszej i jego dokładność ma wpływ na dokładność wskazań miernika. Naprawa miernika raczej nieopłacalna, tym bardziej, że nie wiadomo czy więcej elementów miernika nie jest uszkodzonych, np. główny chip miernika lub nawet wyświetlacz.

Link do komentarza
Share on other sites

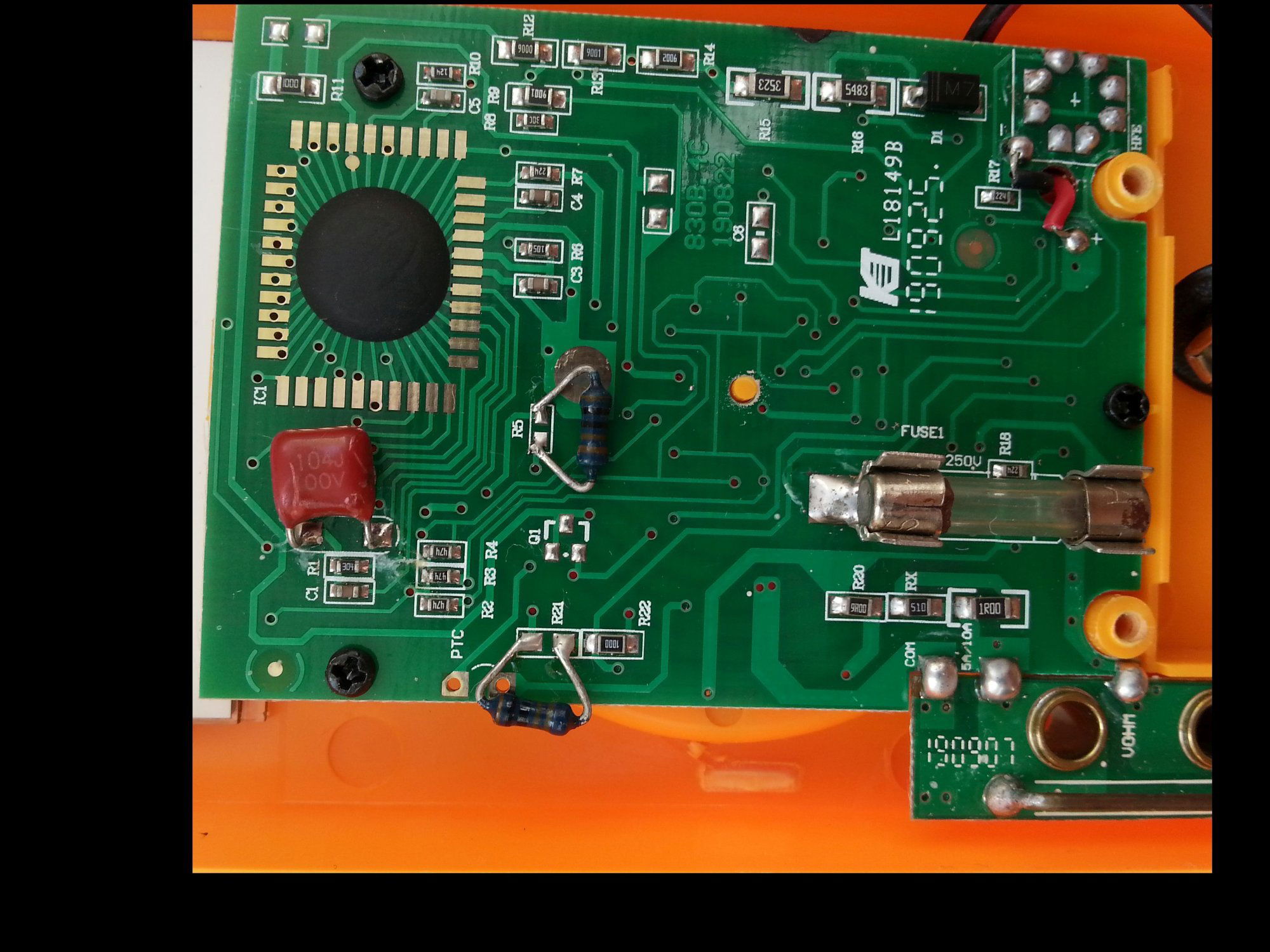

Dziękuje za odpowiedzi. Głównie pomogło wpisanie do wyszukiwarki "dt8...ram.gif" - między innymi pokazały się opisy pasujące do mojego przypadku: www.electro-tech-online.com/threads/chinese-dt830b-digital-multimeter-repair.162733/ oraz www.youtube.com/watch?v=qyw9v_ZGR8k. Miernik naprawiony, wlutowane R5 i R21, każdy 1000 ohm (ucierpi dokładność wskazań). Powinny być 900 ohm, jeśli takie zdobędę, wymienię.


Link do komentarza
Share on other sites

Podpinam się pod temat, na moim mierniku widać same kropki, wiem ze przez przypadek podpiąłem odwrotnie baterie. Co to może być ?

Link do komentarza
Share on other sites

7 godzin temu, pvalue43 napisał:

... kropki ...

Kropki ? Czy przecinki? Tak czy owak według mnie to już "po układzie". Ciekawostką  😉 jest to że producenci tego typu sprzętu,  tak schodzą z kosztów produkcji że nawet nie wstawia diody ochronnej w kierunku zaporowym w zasilanie celem uniknięcia przypadkowego dotknięcia odwrotnie baterii?  😟

Link do komentarza
Share on other sites

@KaDe po to jest złączka aby założyć baterię zgodnie z polaryzacją. Poza tym to urządzenie to bardziej wskaźnik niż miernik. Produkowane i sprzedawane za kilka złotych więc co się dziwić że koszty są cięte wszędzie gdzie to możliwe

Link do komentarza
Share on other sites

9 godzin temu, _LM_ napisał:

"... po to jest złączka aby założyć baterię zgodnie z polaryzacją. ..."

Tak, ale... wystarczy niestety tylko dotknąć i po sprawie. W starych pilotach i porządnych miernikach gdzie była bateria 6F22 w obudowie odlana jest komora z blaszkami i przegroda która fizycznie uniemożliwiała nawet chwilowe dotknięcie podczas gdy w tym przypadku niektórym Użytkownikom jest potrzeba przyłożyć jedno do drugiego żeby się przekonać że nie pasuje, oczywiście nie piję tu do autora pytania.
Pozdrawiam.

Link do komentarza
Share on other sites

Wracam do dyskusji. Poszukałem, i znalazłem u znajomego multimetr podobny do mojego. Spalone rezystory to: R5 - 1500 ohm a R21 - 900 ohm. Takie wlutowałem i sprawdziłem mierząc napięcie i porównując z pomiarem innymi miernikami, cyfrowym i analogowym. Różnice są mniejsze od 1%. Multimetr uratowany, nie zasili elektrośmieci.


  • Lubię! 2
Link do komentarza
Share on other sites
