Zamiennik do wyświetlacza 7 segmentowego podwójnego "SGS0818B+2" / "LDS-4201LB B"

[MIchalW84]

Dzień dobry,

mam małą lodówkę z wyświetlaczem 7 segmentowym; część segmentów się przepaliła i chciałbym go wymienić.

Oznakowania są dziwne

Nadruk na wyświetlaczu to LDS-4201LB B, natomiast na wierzchu była naklejka z opisem GS0818B+2

Wydaje mi się, że jest to zmodyfikowany wyświetlacz - nie mogę znaleźć czegoś co go zastąpi; ma piny (8) tylko z jednej strony

pozdrawiam

Michał



[Treker (Damian Szymański)]

@MIchalW84 witam na forum 🙂 Raczej będzie ciężko. Masz może zdjęcie tego wyświetlacza, aby zobaczyć jak dokładnie są wyprowadzone te piny?

[MIchalW84]

Hej, 🙂 dzięki za przywitanie

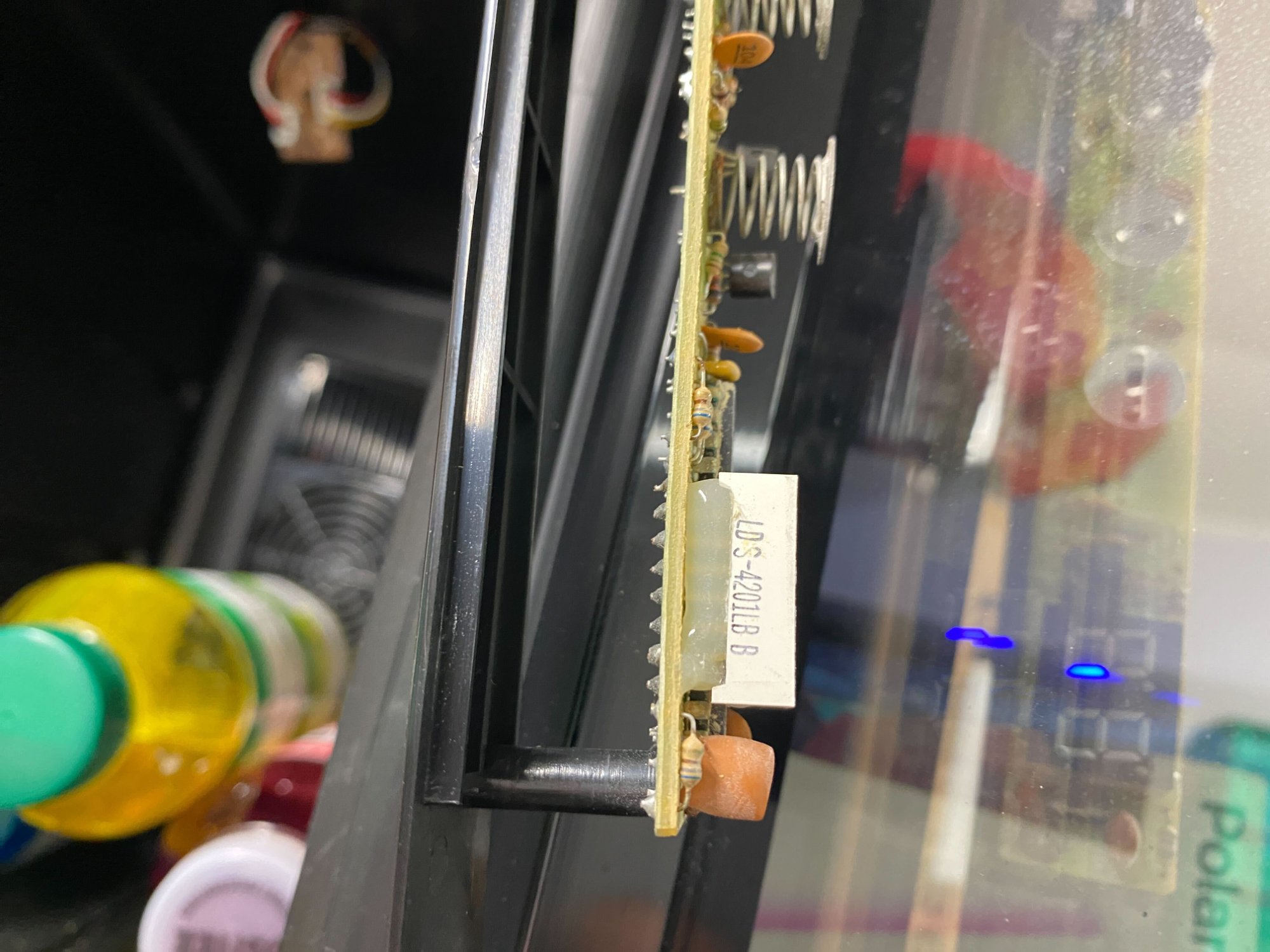

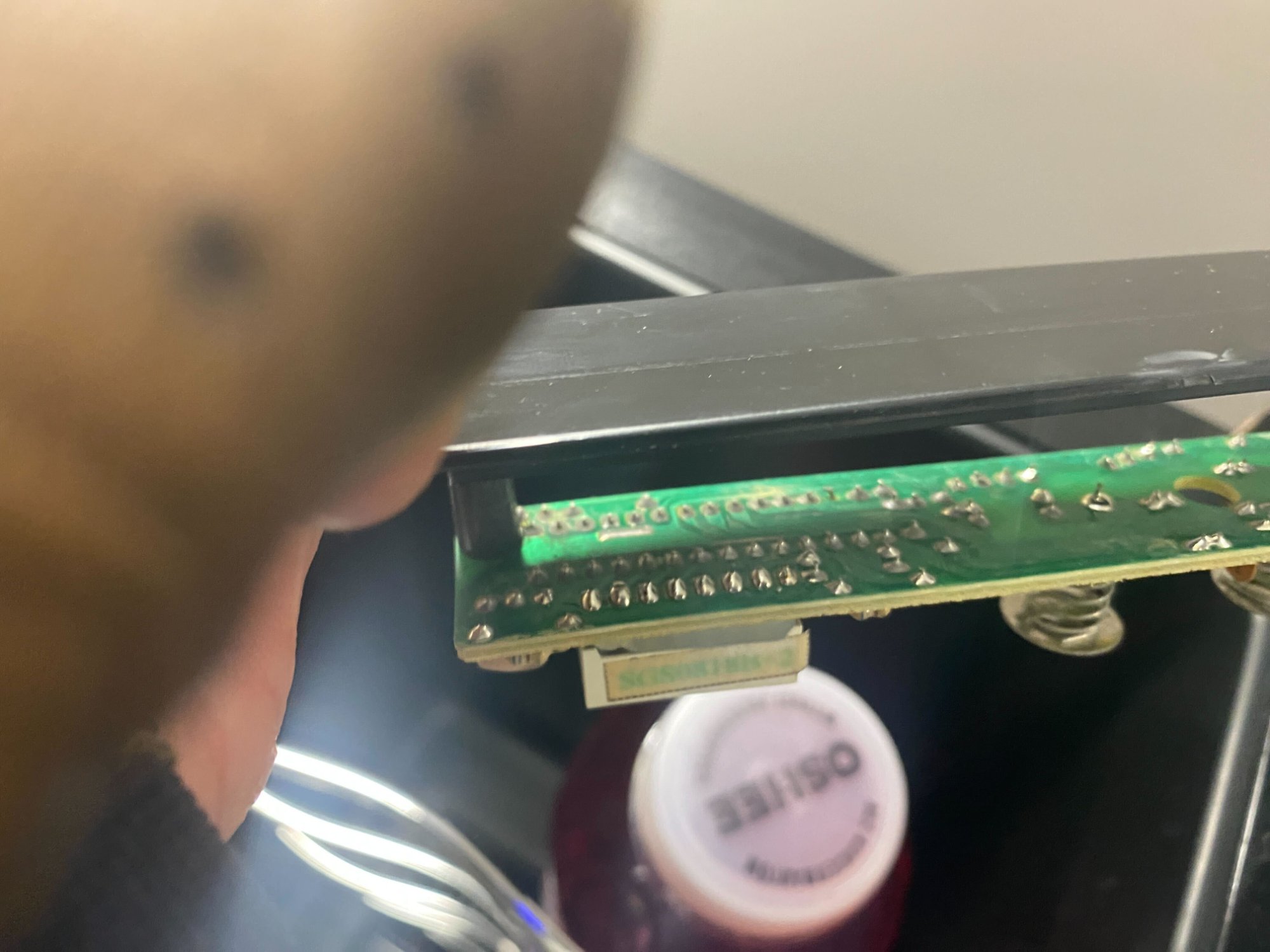

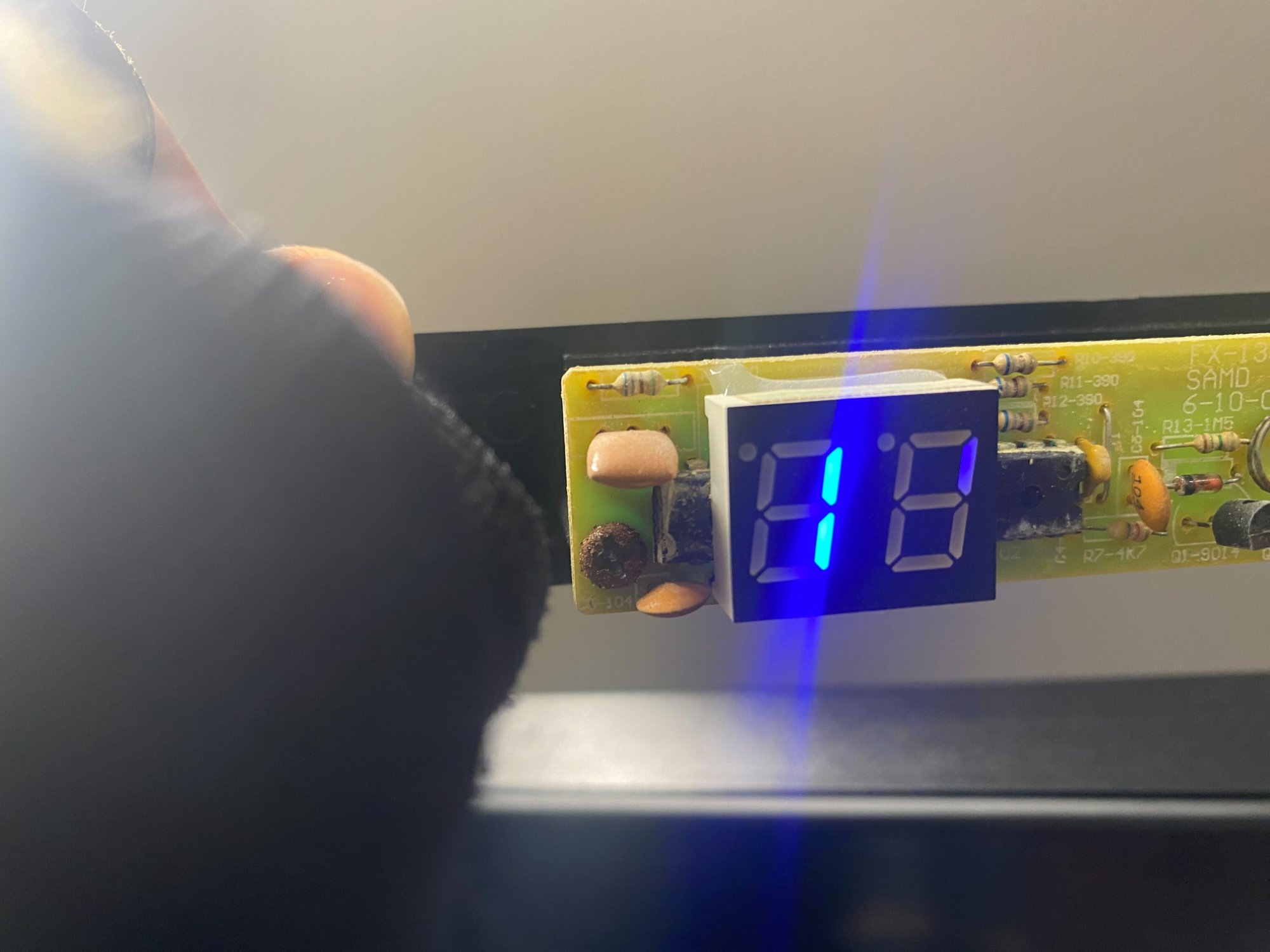

zdjęcia w załączniku - nie wylutowywałem go, póki nie mam czegoś w zamian 🙂

[Bero]

Walczę z tym samym problemem też szukam wyświetlacza.

Po wylutowaniu jest jeszcze oznaczenie KPD-4201 znalazłem w sieci tylko opis d4201g/h.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Christophorus]

Zobacz do tego linku od strony 24. Na elektrodzie wskazano ten typ wyświetlacza jako zamiennik. Należy ustalić czy ten wyświetlacz z lodówki ma wspólną anodę, czy katodę, kolor świecenia oraz porównać kolejność wyprowadzeń i wymiary mechaniczne. Wielu producentów produkuje wyświetlacze o różnych oznaczeniach, ale często są one identyczne pod względem parametrów z wyświetlaczami innych producentów.

[Bero]

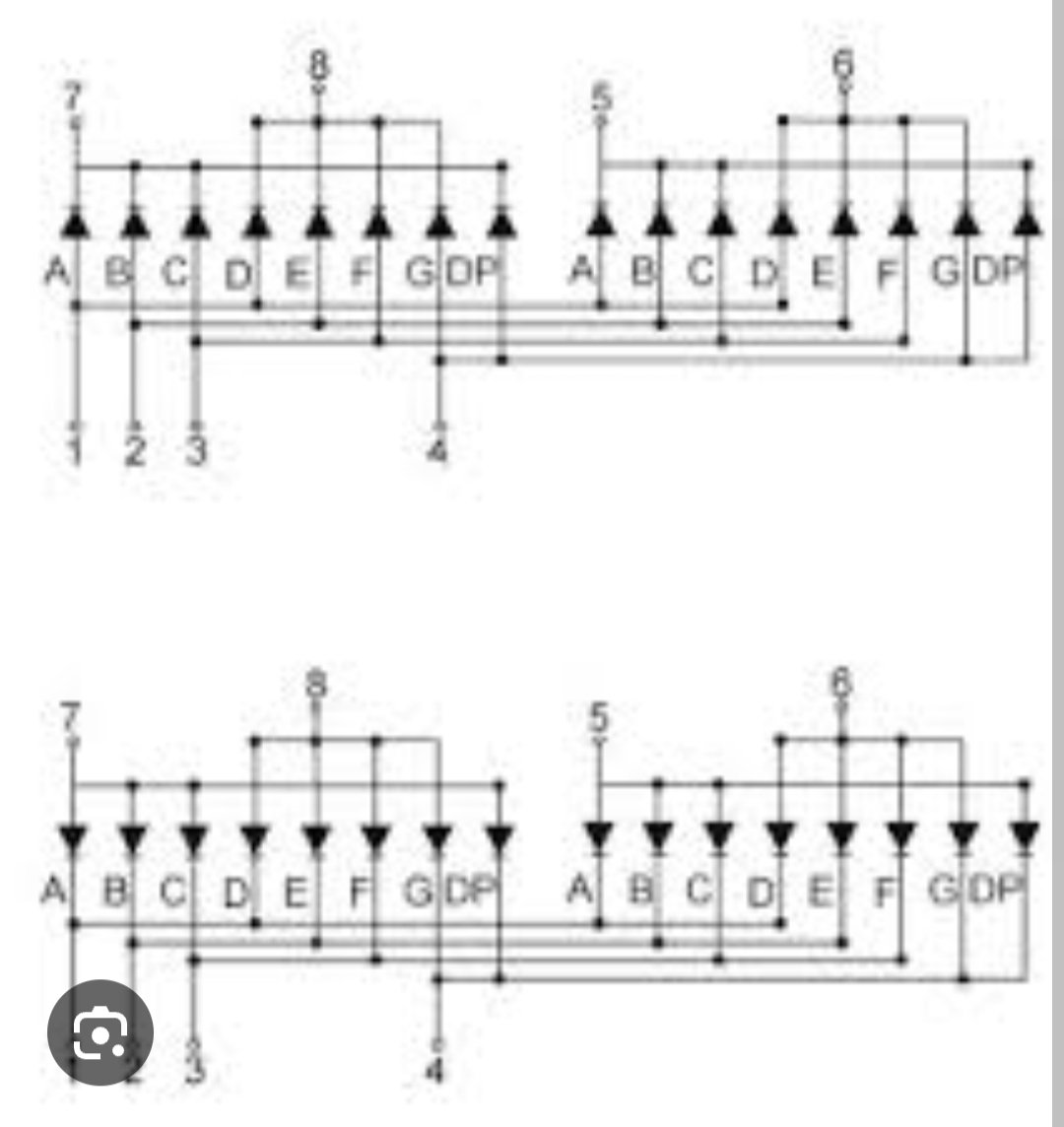

To nie jest zwykły wyświetlacz bo ma 2 wspólne anody i tu jest problem

[Christophorus]

To może być wyświetlacz z serii EYD-4021GX - link do dokumentacji. Podobno wyświetlacz ten jest trudno osiągalny. Ktoś na elektrodzie rozwiązał to montując "zamiennik" tego wyświetlacza z prostokątnych diod i diod SMD w drugiej wersji. Można by się pokusić o zaprojektowanie miniaturowej płytki drukowanej dla tego wyświetlacza z diodami LED - SMD. Do tej płytki próbować próbować dopasować obudowę z uszkodzonego wyświetlacza lub wydrukować prostą obudowę na drukarce 3D. Link do opisanego rozwiązania.

[MIchalW84]

Hmmm trochę overkill z produkcją własnego wyświetlacza 🙂

napisałem też bezpośrednio do producenta, może coś podpowiedzą, albo mają jakieś leżaki na stanie

[Christophorus]

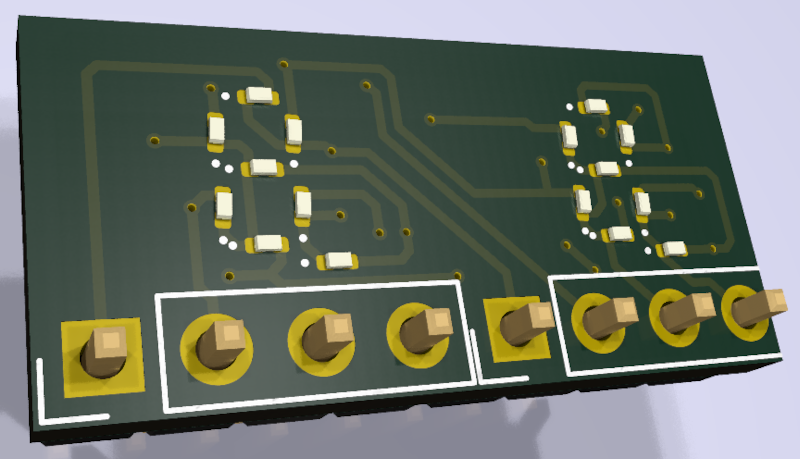

Od strony elektrycznej taki wyświetlacz to nie problem. Większym problemem jest strona mechaniczna takiego wyświetlacza. Wymiary zewnętrzne, rozstaw i położenie wyprowadzeń oraz diod LED - SMD. Można próbować odzyskać korpus z uszkodzonego lub podobnego mechanicznie wyświetlacza i wymienić płytkę z uszkodzonymi diodami LED. Podobnie jak w linku powyżej. Tylko płytkę trzeba zaprojektować, tak aby diody LED oświetlały odpowiednie okienka w korpusie wyświetlacza. Poniżej przykładowa płytka naprawcza takiego wyświetlacza.
