SMD w ukłądzie zasilania SoundBara GD52JE

[tomkow80]

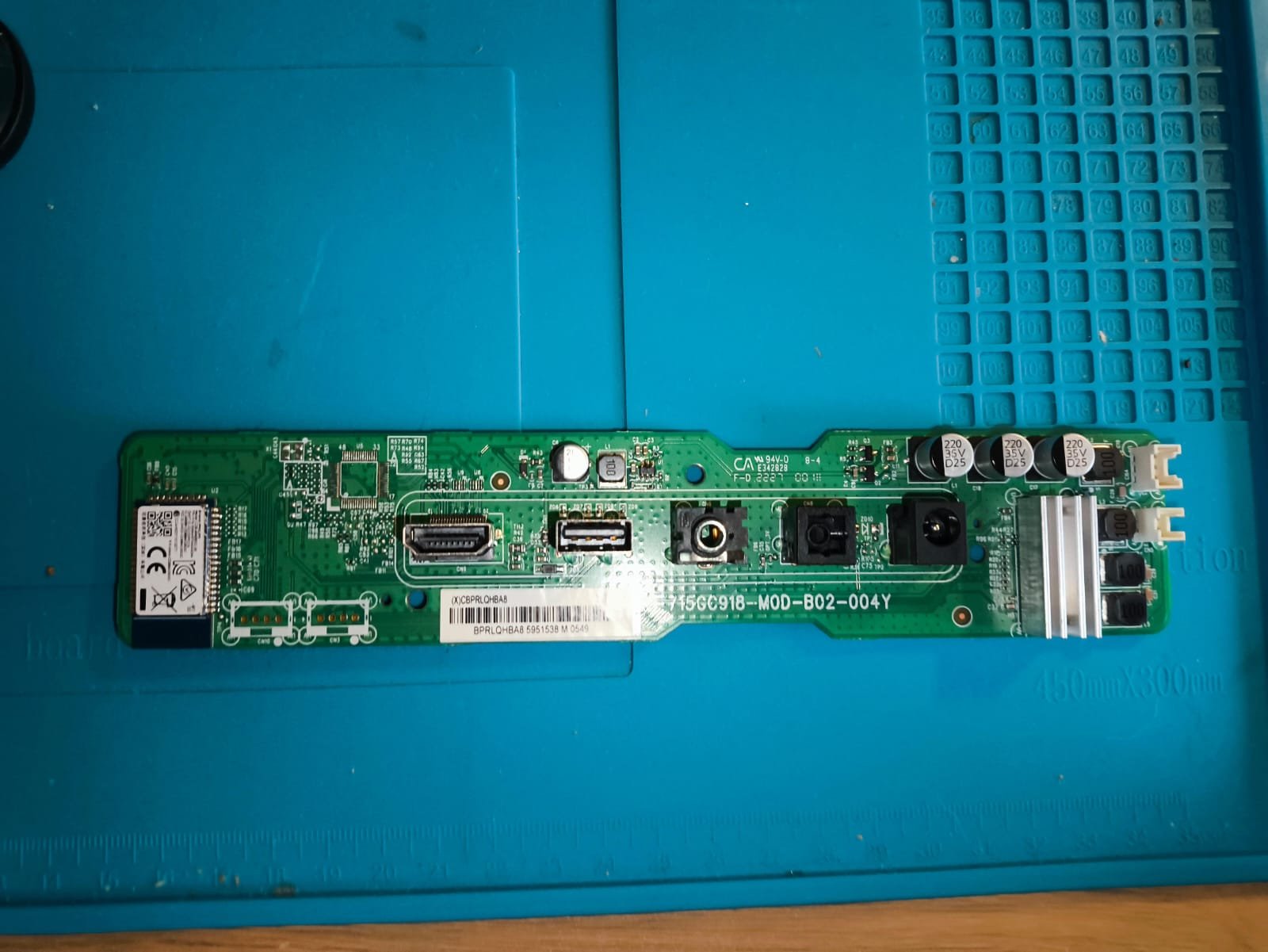

Witam

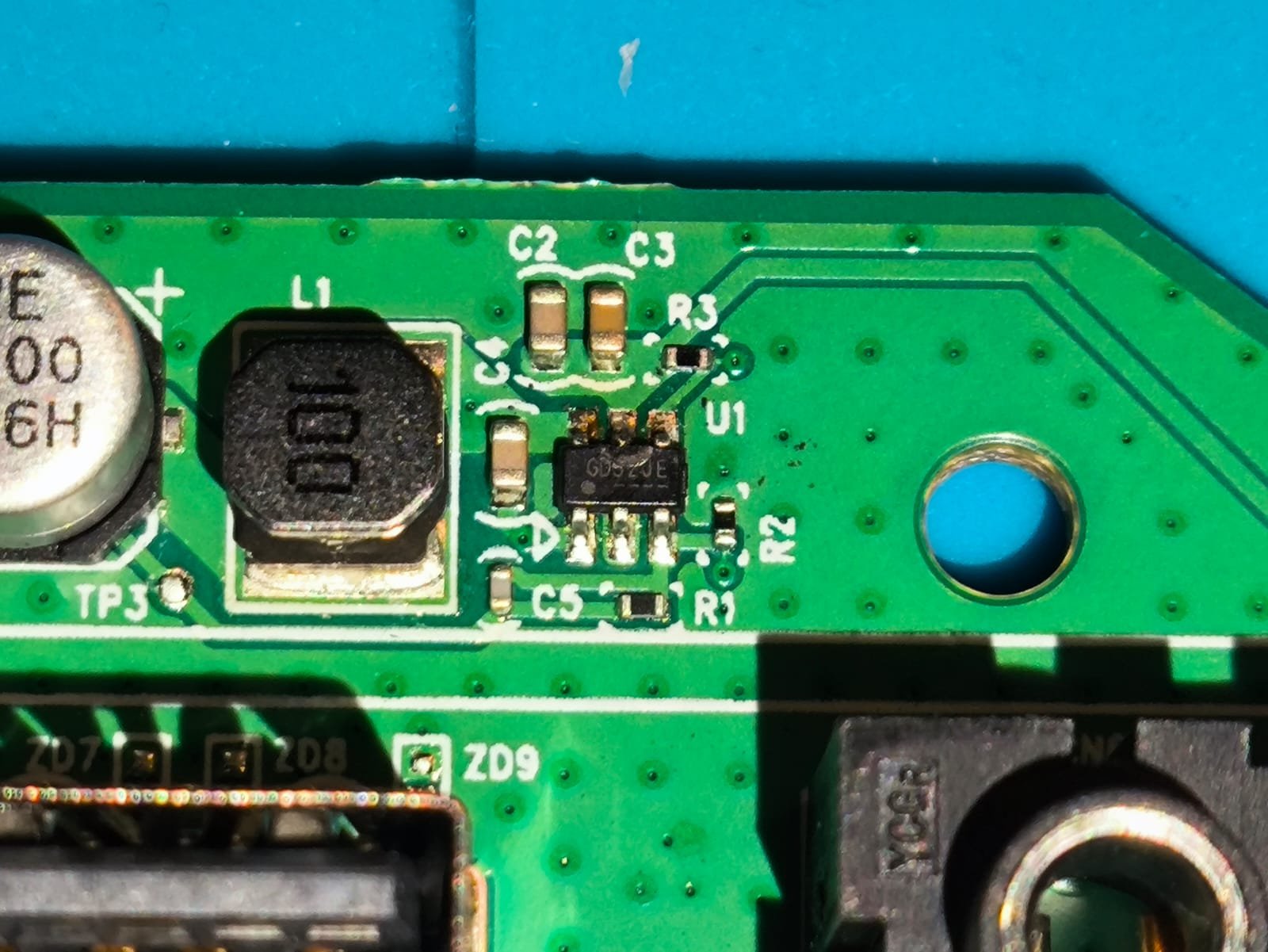

Czy ktoś może mi pomóc w identyfikacji układu SMD 6 nóżkowego? Z tego co wyczytałem to chyba ma oznaczenie GD52JE. Jest on w układzie zasilania 15V. Górna środkowa nóżka to chyba zasilanie. Prawdopodobnie doszło do jego uszkodzenia.

Będę bardzo wdzięczny za pomoc

[Treker (Damian Szymański)]

@tomkow80 witam na forum  Podaj pełna nazwę soundbara, bo może uda się znaleźć po prostu instrukcję serwisową/schemat z opisanymi elementami.

[miro88]

Dnia 6.06.2024 o 18:38, tomkow80 napisał:

to chyba ma oznaczenie GD52JE.

Ja tutaj widzę: GD520E - układ scalony

Co to za soundbar jest?

[Silver_1]

Patrząc na cewkę obok oraz ścieżkę dochodzącą z okolic wtyku zasilania, może być to przetwórnia obniżająca

[fribble3]

Jest to układ przetwornicy napięcia.

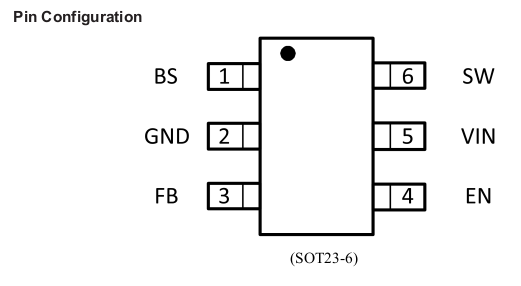

Bardzo podobny do innego SoundBara marki Philips z zastosowanym układem TX9416 jako step-down. Z analizy połączeń obwodu możemy określić napięcie wyjściowe z przetwornicy lub np. zmierzyć oporność R1 i R2 i obliczyć Vout = Vfb * (R1+R2/R2). Usunąć spalony układ i zastosować zamiennik.
