Otwieranie elektrozaczepu - domofon


Krisk

Pomocna odpowiedź

Cześć,

chciałbym dołożyć funkcjonalność otwierania furtki za pomocą Arduino, np RFID i dodatkowo przez internet.

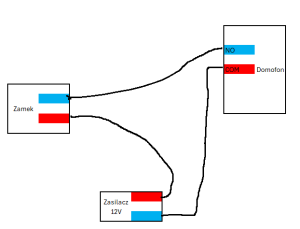

Obecnie schemat podłączenia wygląda tak:

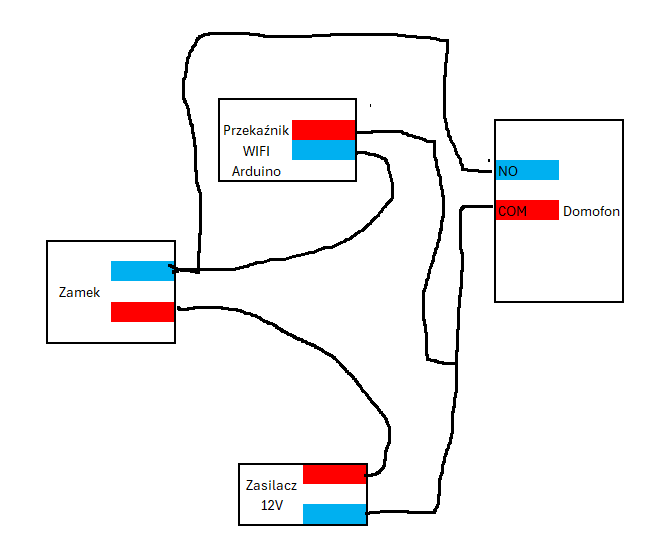

Czy taki schemat podłączenia będzie ok?

Pytanie, czy cos sie może stać, gdy do PINu NO domofonu zostanie doprowadzone 12V, gdy przekaźnik Arduino się załączy.


Link do komentarza
Share on other sites

Łączysz styki przekaźników równolegle niezależnie od  urządzenia które dodatkowo podłączasz. Czyli [NO -- NO] [COM--COM] Możesz ich mieć ile chcesz

Link do komentarza
Share on other sites

Czyli tak jak jest na "schemacie", tak?

Jednak mam wątpliwość, czy coś się stanie jak Arduino puści 12V na zamek, to tym samy te 12V pójdzie na domofon i odwrotnie.

  • Lubię! 1
Link do komentarza
Share on other sites

(edytowany)

To na górze nie jest schematem a bazgrołami więc na to nie patrzę.

17 minut temu, Krisk napisał:

czy coś się stanie jak Arduino puści 12V na zamek

Arduino niema prawa niczego "puszczać" . Traktujesz to jako dodatkowy styk, powielasz te które już są wbudowane.

Edytowano przez _LM_
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Dnia 14.06.2024 o 14:56, _LM_ napisał:

To na górze nie jest schematem a bazgrołami więc na to nie patrzę.

Dlatego słowo schemat umieściłem w cudzysłowie...

Wiem że bazgroły jednak przedstawia to sposób podłączenia.

Dnia 14.06.2024 o 14:56, _LM_ napisał:

Arduino niema prawa niczego "puszczać" . Traktujesz to jako dodatkowy styk, powielasz te które już

 Masz rację, Arduino da sygnał do przekaźnika i ten przekaże napięcie na zamek i też na styk NO domofonu. Czy w domofonie nic się przez to nie stanie?

  • Lubię! 1
Link do komentarza
Share on other sites

2 godziny temu, Krisk napisał:

Masz rację, Arduino da sygnał do przekaźnika i ten przekaże napięcie na zamek i też na styk NO domofonu. Czy w domofonie nic się przez to nie stanie?

Nic.

  • Lubię! 1
Link do komentarza
Share on other sites
