Dziwne zachowanie bramki XOR

[AntekBezak]

Hej,

robię bramkę xor na tranzystorach pnp. Najpierw zbudowałem bramkę and wedłóg tego schematu:

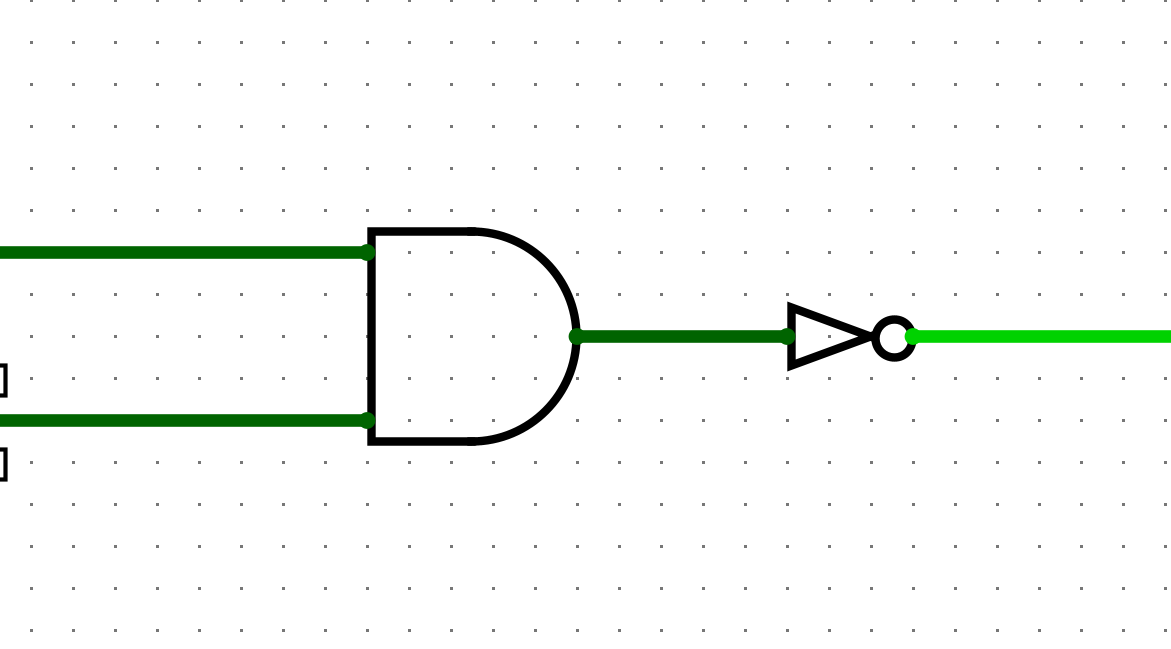

Potem zrobiłem not:

I połączyłem je w nand (żeby zachować czytelność dalej będę się posłógiwał symbolami bramek):

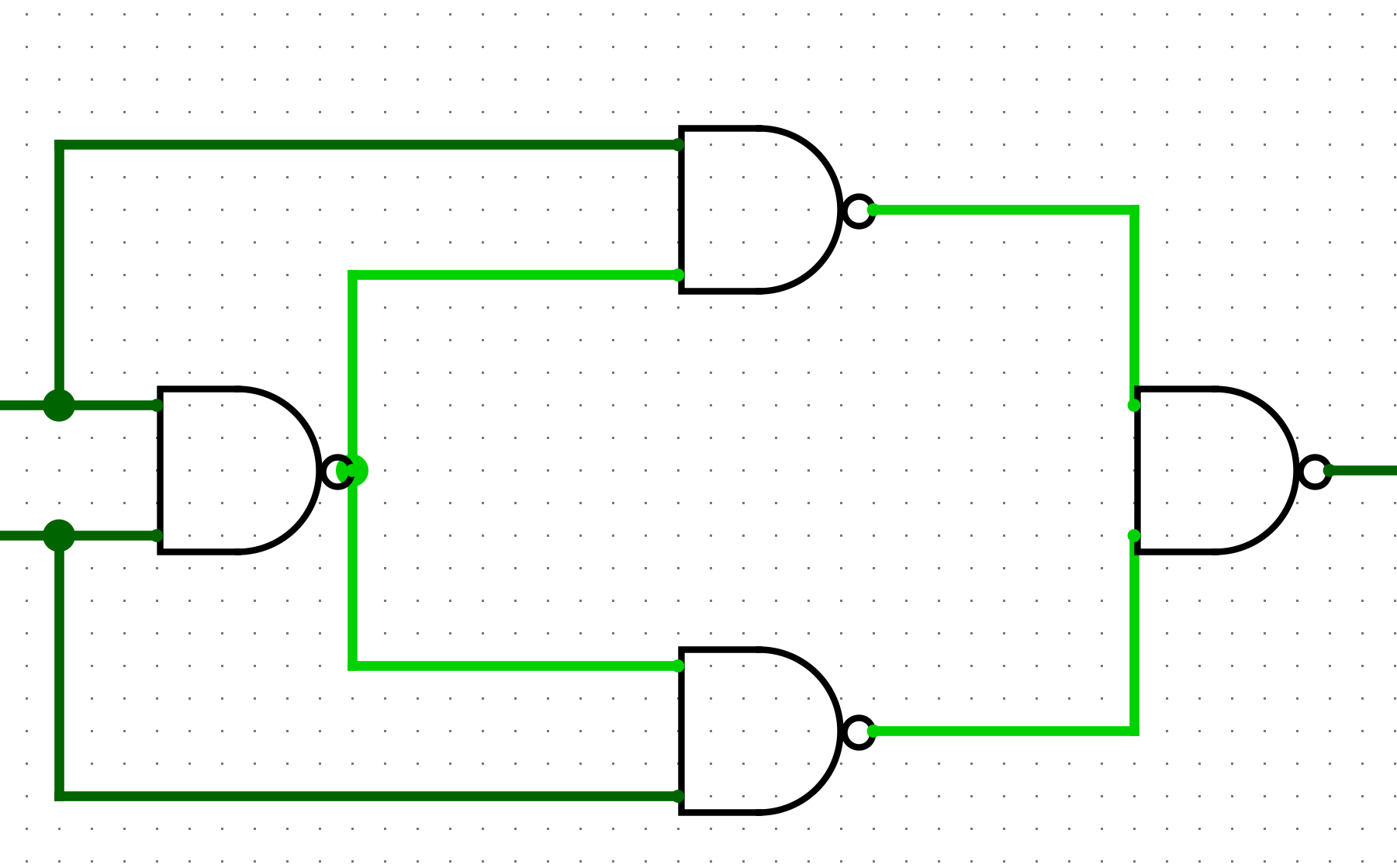

Później z czterech bramek nand zrobiłem xor:

Teraz jednak okazuje się że bramka xor nie działa. Testy wykazały że and, not i nand działają prawidłowo, ale po połączeniu ich w xor coś się psuje. Dla testu podłączyłem też diody do wyjścia każdej nand, i przez chwilę jedna migała (co wydaje mi się dosyć nielogiczne), ale teraz przestała. Będę wdzięczny za każdą podpowiedź.

[ethanak]

Tak na rybkę oglądając poprzednie posty: wartosci rezystorów są nieprawidłowe, jeśli podciągający ma 10k a dołączany pullown też to masz piękny stan nieustalony.

Schematy bramek są prawidłowe, ale wartości rezystorów nie.

To tak na szybko...

[AntekBezak]

Czyli w bramce and ten rezystor podłączony do vcc powinien być mniejszy niż pozostałe?
