Jaką wartość ma ten rezystor?


PanMajster

Pomocna odpowiedź

4 godziny temu, Treker napisał:

Ciężko z tego zdjęcia rozpoznać konkretne kolory, ale to może być również dławik.

Zielone obudowy to zwykle dławiki. Zwłaszcza, że ostatni pasek jest czarny co oznacza tolerancję +/- 20%.

Wtedy wygląda to na 1300uH +/- 20% (może 1400uH, ale obstawiam 1300, bo wtedy byłoby zgodne z E24, które najczęściej było stosowane w starych sprzętach).

Link do komentarza
Share on other sites

5 godzin temu, Treker napisał:

@PanMajster czy masz pewność, że to jest rezystor? Ciężko z tego zdjęcia rozpoznać konkretne kolory, ale to może być również dławik.

Nie mam pewności. W sumie zastanawiałem się nad tym.

51 minut temu, H1M4W4R1 napisał:

Zielone obudowy to zwykle dławiki. Zwłaszcza, że ostatni pasek jest czarny co oznacza tolerancję +/- 20%.

Wtedy wygląda to na 1300uH +/- 20% (może 1400uH, ale obstawiam 1300, bo wtedy byłoby zgodne z E24, które najczęściej było stosowane w starych sprzętach).

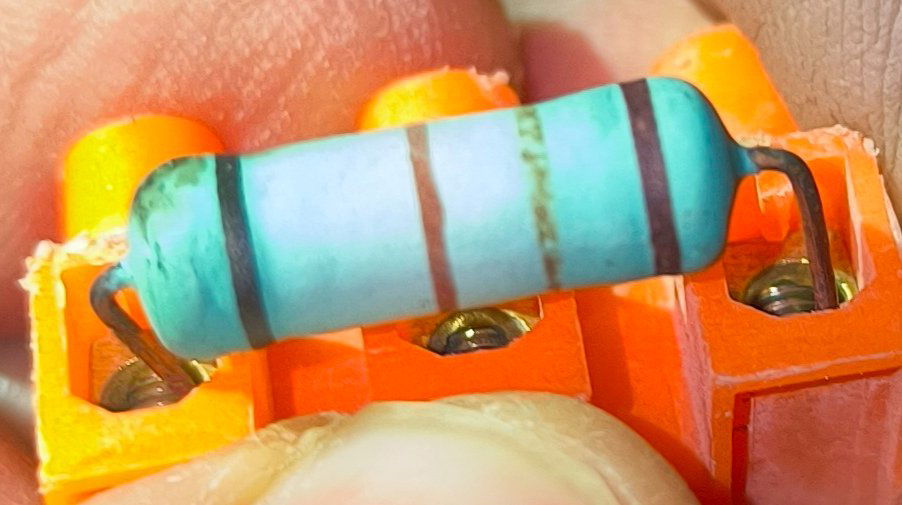

Ta obudowa realnie jest bardziej niebieska niż zielona . Ale daliście mi jakiś trop którym będę podążać. Dzięki!

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

15 minut temu, PanMajster napisał:

Ta obudowa realnie jest bardziej niebieska niż zielona . Ale daliście mi jakiś trop którym będę podążać. Dzięki!

Ogólnie taki zielonkawy-niebieski (coś blisko turkusu, ale jednak nie to samo) to raczej dławik. Ciężko ten kolor określić 😄

  • Pomogłeś! 1
Link do komentarza
Share on other sites

Dnia 23.12.2024 o 11:05, Preskaler napisał:

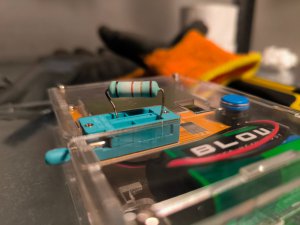

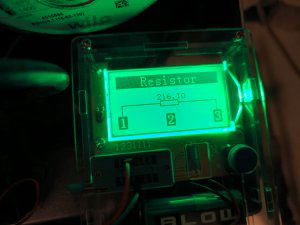

Tym testerem wychodzi że to rezystor. Sprawdziłem jeszcze sobie na różnych gniazdach . Pokazuje tylko rozystor tylko te paski jakieś dziwne bo nie jak nie wychodzi taka wartość i dodatkowo ten kolor samego rozsytora. Co myślisz?




Link do komentarza
Share on other sites

Jeśli miałbym być sto procent pewny co do wartości tego opornika to sprawdziłbym schemat układu gdzie on pracuje, czy w podstawowej aplikacji jest możliwość wystąpienia takiej rezystancji

Link do komentarza
Share on other sites

2 godziny temu, _LM_ napisał:

Jeśli miałbym być sto procent pewny co do wartości tego opornika to sprawdziłbym schemat układu gdzie on pracuje, czy w podstawowej aplikacji jest możliwość wystąpienia takiej rezystancji

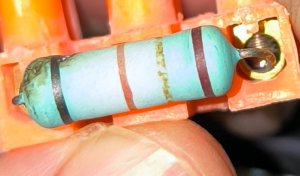

Jest to piec gazowy. Niestety nie mam schematów. Ten (Opornik)? Jest trochę przypalony i pomyślałem że za wczasu dobrze było by wymienić tym bardziej że kostka też była stopiona jednak ją wymieniłem od razu

Link do komentarza
Share on other sites

On był fabrycznie tam wkręcony? W kostkę? Więc możliwe że symulował jakieś obciążenie lub jest w szeregu z innym odbiornikiem. Możesz podać model kotła oraz dokładne miejsce w którym ów opornik został założony?

Edytowano przez _LM_
Link do komentarza
Share on other sites

33 minuty temu, _LM_ napisał:

On był fabrycznie tam wkręcony? W kostkę? Więc możliwe że symulował jakieś obciążenie lub jest w szeregu z innym odbiornikiem. Możesz podać model kotła oraz dokładne miejsce w którym ów opornik został założony?

Pewnie ! na koniec tygodnia podeślę. Teraz swieta więc w trasie po rodzinie. Wydaje mi się że jest do sterownika tzn tego wyświetlacza z guzikami . Jakieś obniżenie prądu . Piec agv ale więcej danych podam w niedzielę

Link do komentarza
Share on other sites

Dnia 24.12.2024 o 18:32, Janek17 napisał:

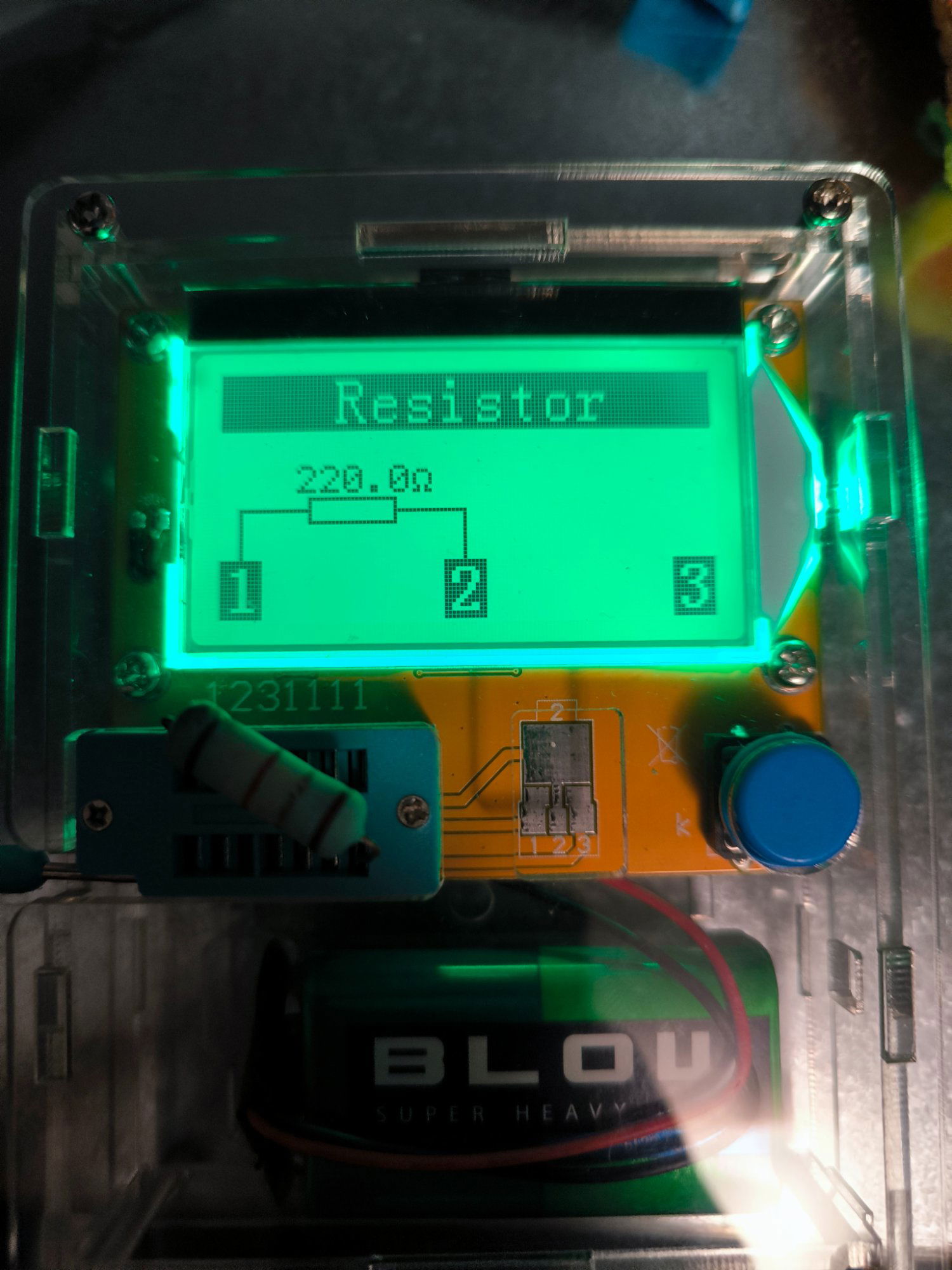

Mi też wyszedł rezystor, choć mierzyłem cewkę.
