STM32H735G-DK jak zbrick'ować zestaw

[virtualny]

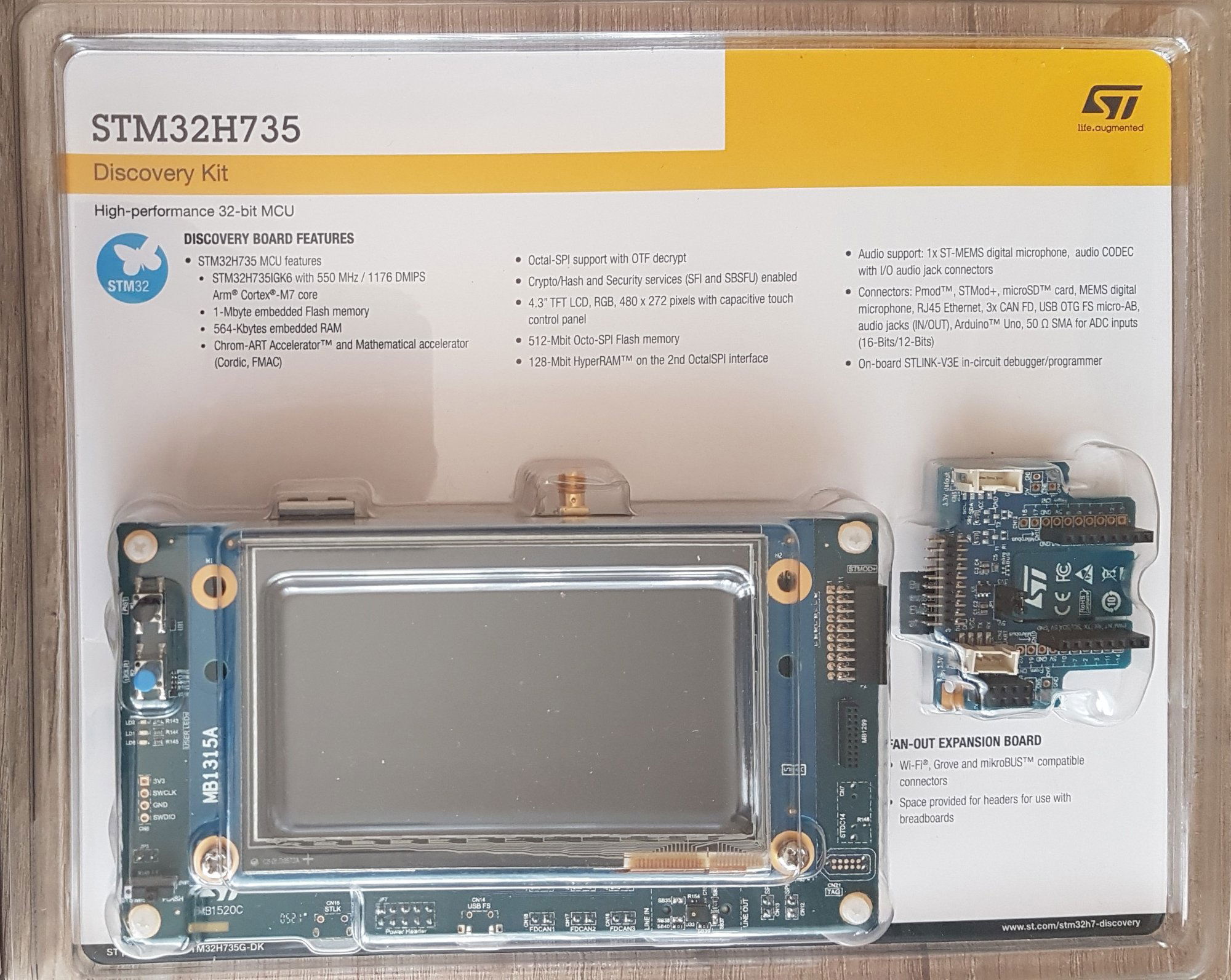

Działając na zestawie STM32H735G-DK

zdarzyło mi się go uceglić.

Zgodnie z tematem podaję przepis jak należy uceglić ten zestaw.

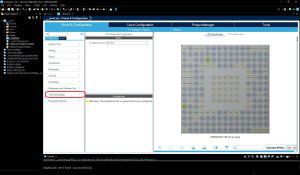

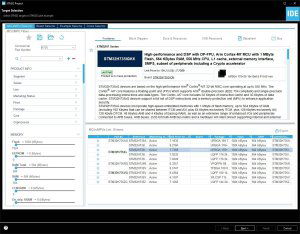

1. Należy w CubeIDE wybrać projekt dla tego procesora:

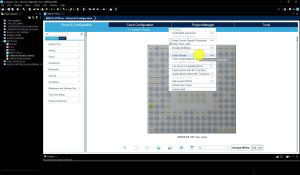

2. Z menu pinout wybrać opcję "clear pinout" i wygenerować projekt

3. Podłączyć zestaw ST-Linkiem do USB i wgrać oprogramowanie z IDE:



Jak widać na obrazku

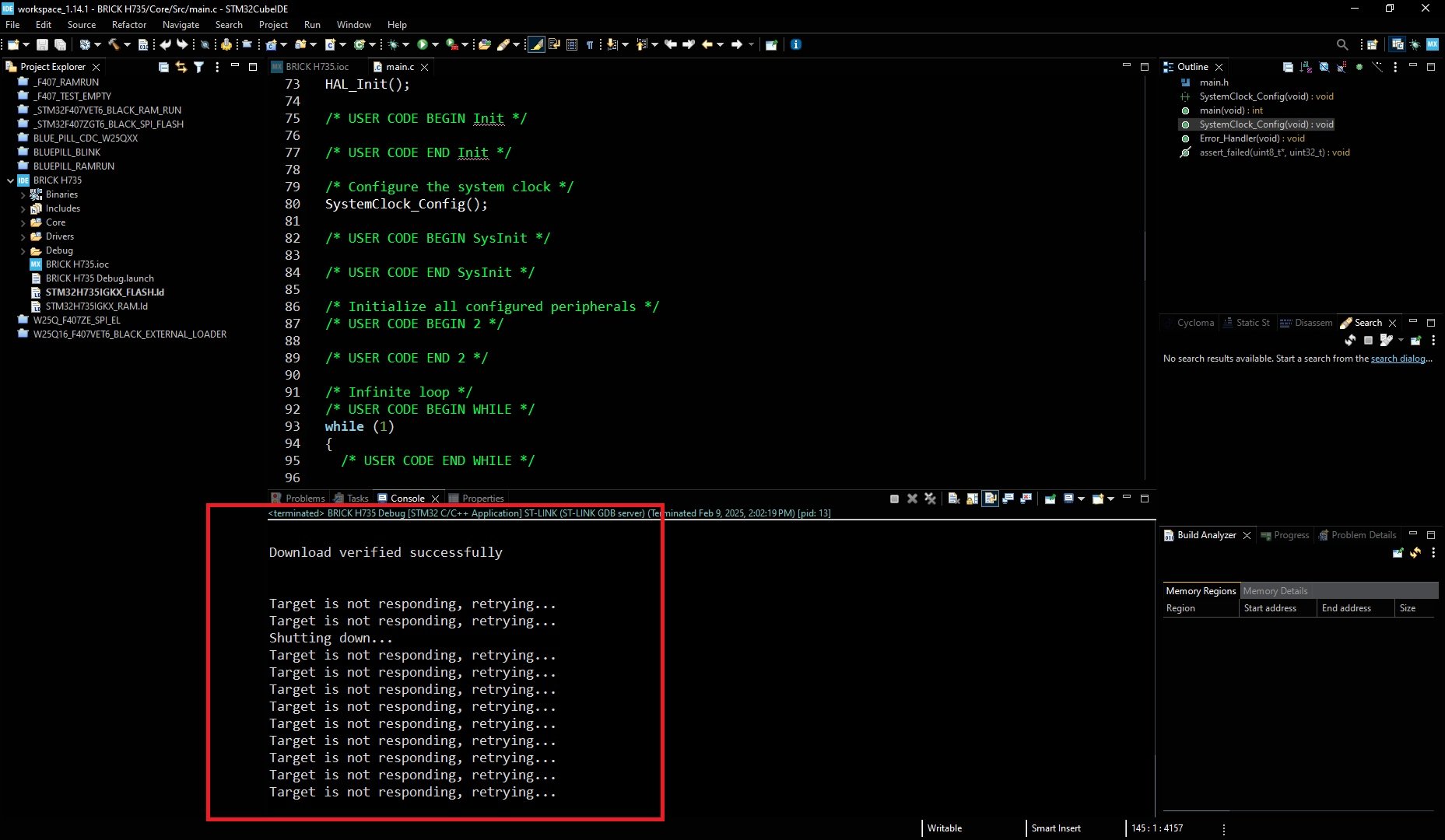

Target is not responding, retrying...



Procesor przestaje komunikować się z debuggerem.

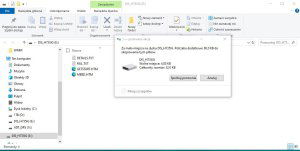

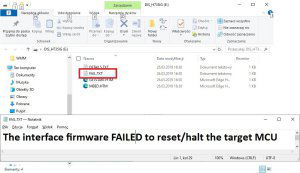

Ja osobiście lubię wrzucać firmware przez Mass Storage Device ST-Linka, jednakże po tej akcji w MSD pojawia się nowy plik "FAIL.TXT", który wieści:

The interface firmware FAILED to reset/halt the target MCU



Jakakolwiek próba wrzucenia binki firmwaru do MSD kończy się tak:

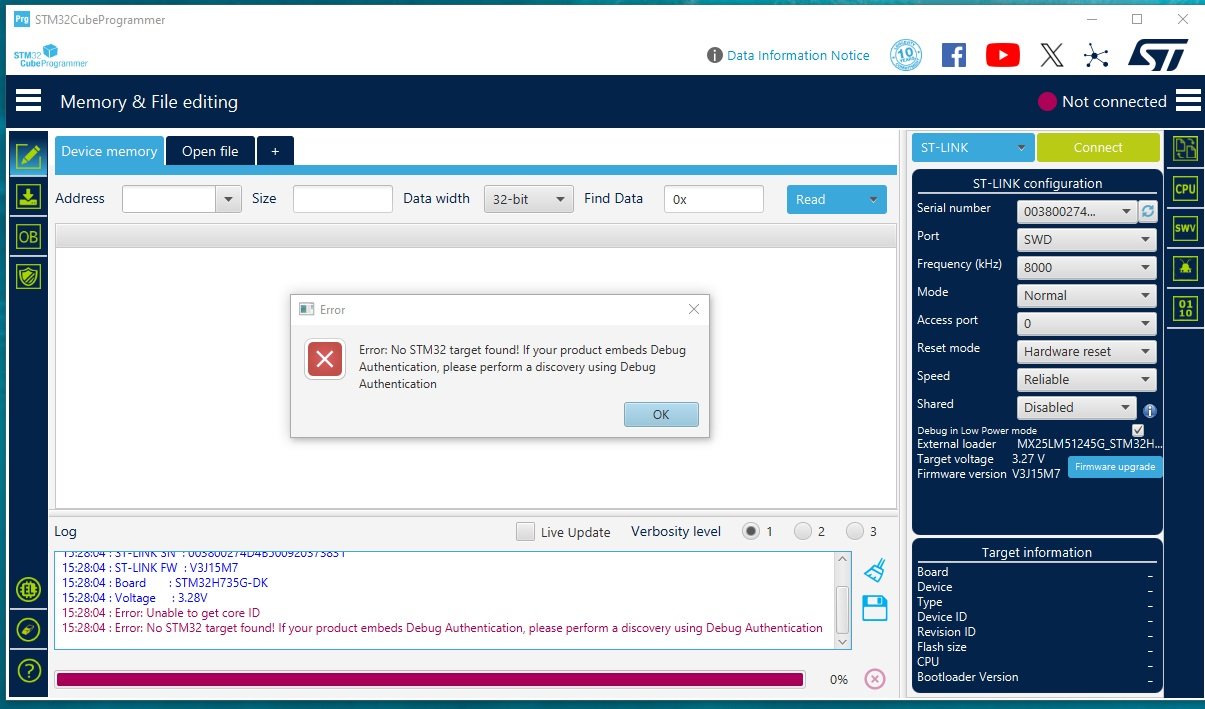

Usiłowanie dobicia się do MCU przez STM32CubeProgrammer wygląda także niezbyt pocieszająco:

Daruję sobie ST-Link Utility, oprócz porad żeby zmienić ustawienia na Connect under reset, po przełączeniu i ponownym failu proponuje przestawić się na HotPlug albo Normal, nie wnosi to niczego nowego poza zamieszaniem.



Gdy mnie to spotkało zacząłem zastanawiać się, czy mogłoby się udać ODCEGLIĆ ten zestaw, czy może to już koniec i $100 poleciało w kosmos...

Po kilku godzinach szukania w internecie nie byłem zbyt pocieszony, gdy sam słynny  Igor Cesko (tak - ten który na AVR zrobił programową obsługę USB 1.1, obecnie STM Employee) obwieścił, że jest to błąd hardware'owy i ST-Link stracił fizycznie połączenie z pinami SWDIO. Czyli albo się odlutowały, albo proca trafił szlag (!!!). Zacząłem się zastanawiać, czy nie zrobiłem jakiegoś zwarcia, bo w pobliżu leżało NUCLEO i może zahaczyłem gdzieś o jego piny i spowodowałem zwarę upalając proca (???)



Zacząłem się zastanawiać, co się takiego stało ?

Nieśmiało domyślając się (o nadziejo!) że nie zaprogramowałem pinów SWD poprzez które komunikuje się ST-LINK. Później zacząłem szukać informacji o bootowaniu:

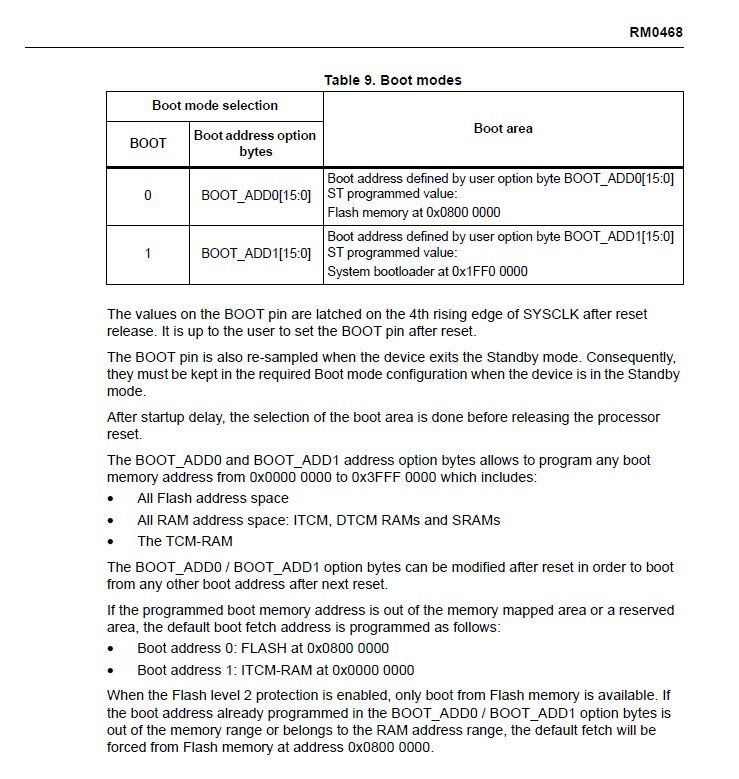

Czytając solucję, że należy przestawić proca na bootowanie z RAM zrobiłem tak:

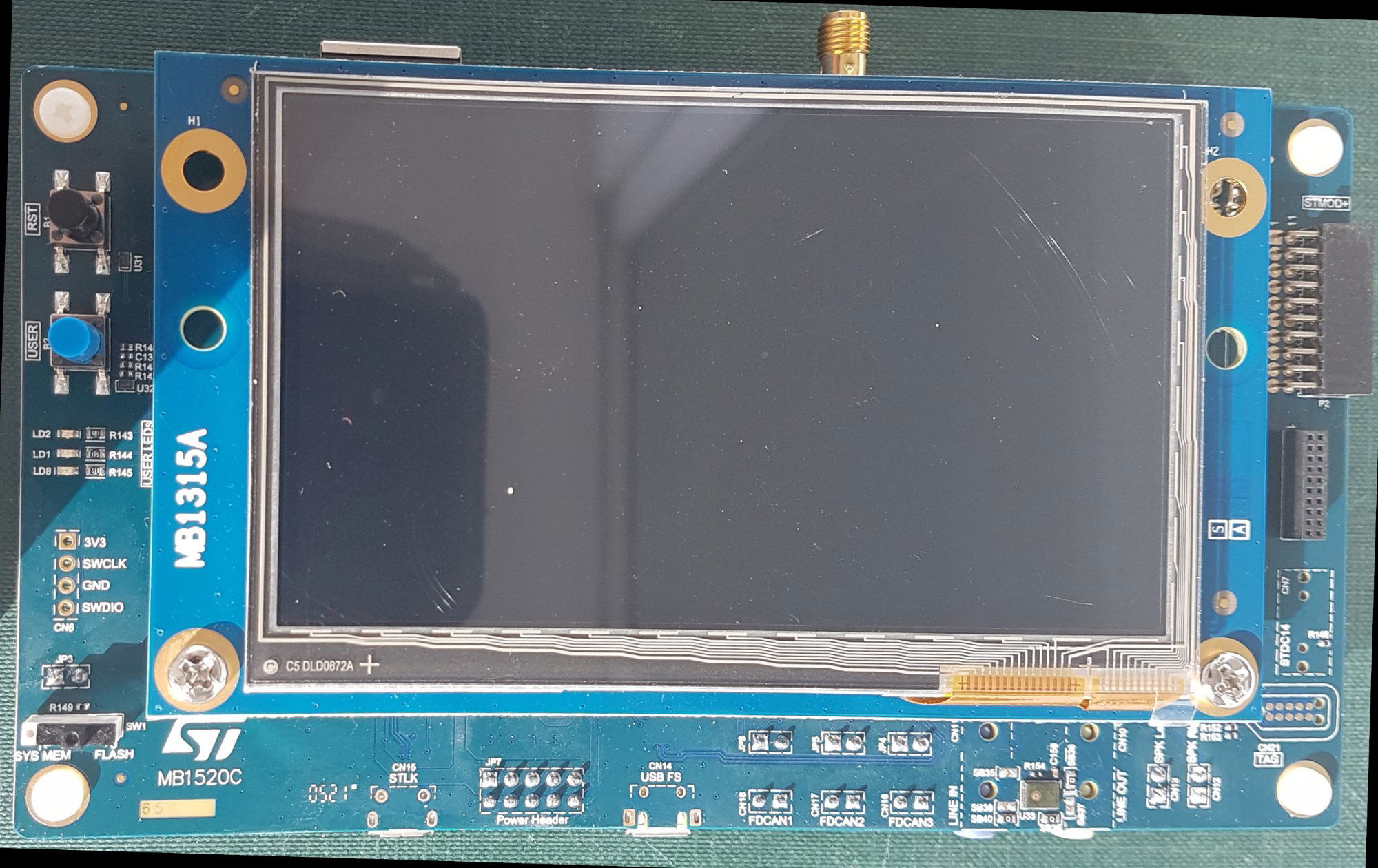

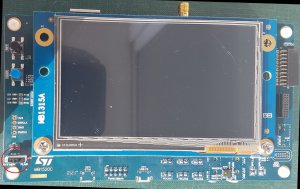

1. Przełączyłem przepięknego 😍  switch'a  od Boot0 na pozycję SYS MEM

2. Podłączyłem ST-LINK'a do USB - tym razem MSD pokazał się bez dodatkowego pliku "FAIL.TXT" i wrzuciłem binkę do MSD.

3. Przełączyłem switch'a w pozycję flash , zresetowałem zestaw i... ZWYCIĘSTWO !!! Program działał uruchomiony z flasha zaprogramowanego zapodaną binką.



Uwaga: Przynajmniej w tym zestawie ST-LINK tak działa, że pomimo bootowania ustawionego na RAM plik binarny przepisuje do pamięci flash. Gdyby tak nie było, należałoby programować zestaw za pomocą STM32CubeProgrammer'a

.

A więc zestaw udało się uceglić i odceglić 😊, chociaż było to pouczające doświadczenie, nie było zbyt miłe.

Ku przestrodze doradzam aby nie zapominać o ustawieniu SWD, które w nowych prockach jest w innym miejscu niż poprzednio:

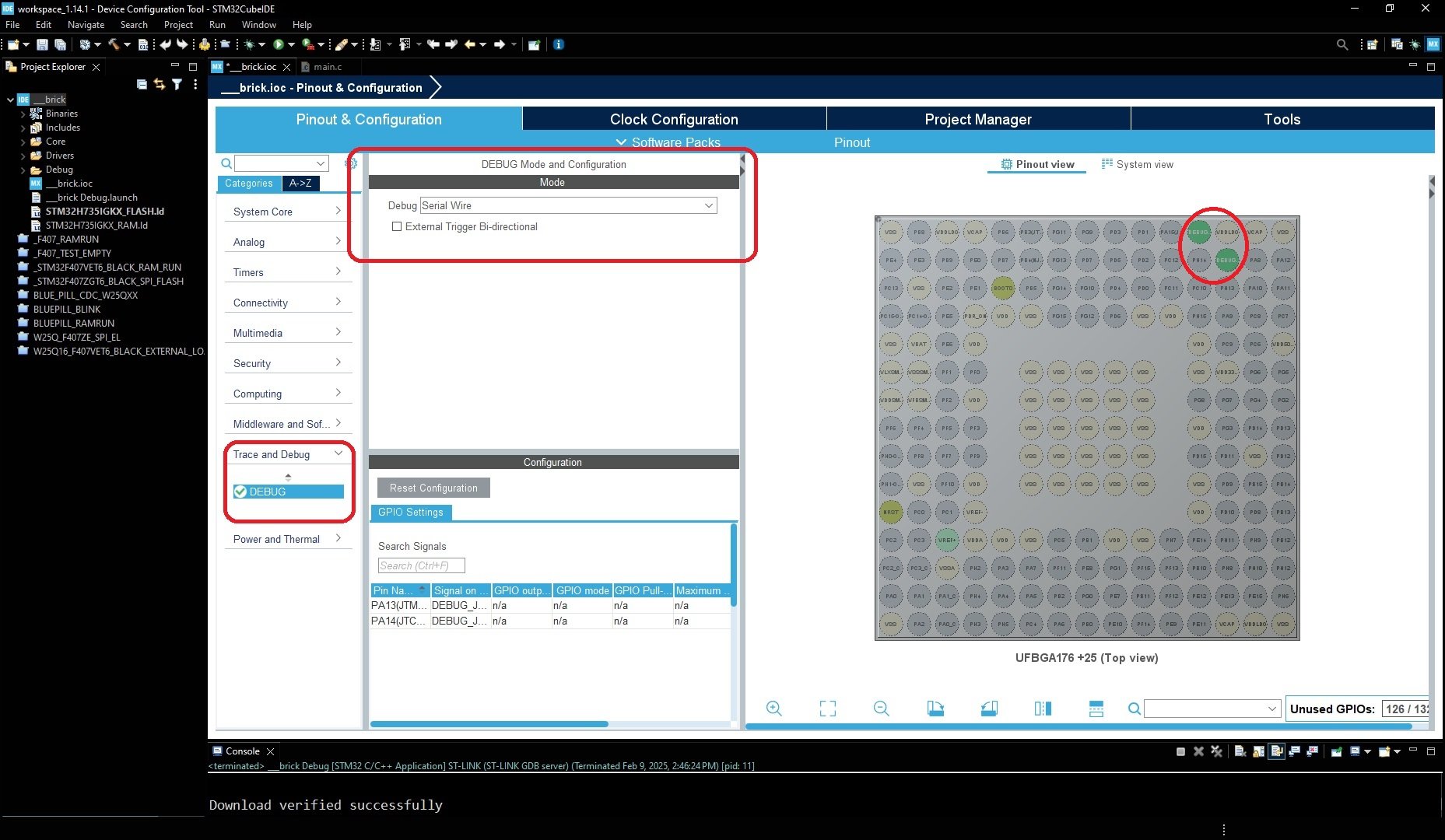

Przynajmniej przez cały czas nie zmieniają się nazwy pinów, które są odpowiednio PA13 SWDIO i PA14 SWCLK i je należy konfigurować jako SWD:







Hulające binki na odceglonym zestawie:







W załączeniu i z podziękowaniami biny skompilowane przez PROTEUS'a w Visual Studio Code z PlatformIO dla STM32 EXAMPLES.zip



















[H1M4W4R1]

Gratulacje 😄

Ja mojego ESP32-P4, którego ucegliłem raczej nie uratuję... Procesor, który ma 90-95 stopni C zbyt dobrze nie wróży 😄

2 godziny temu, virtualny napisał:

Ku przestrodze doradzam aby nie zapominać o ustawieniu SWD, które w nowych prockach jest w innym miejscu niż poprzednio:

Skąd ja to znam... aż mam to zapisane w CHECK THIS F...ING THING BEFORE UPLOADING, słynny problem z "zapomniałem ustawić SWD i ucegliłem płytkę" 😄...

W starszych MCU dało się jeszcze odceglić za pomocą wbicia się w SWD podczas resetu i uruchamiania bootloader'a (podobnie jak niektórzy obchodzili zabezpieczenia FLASH'a).

[virtualny]

@H1M4W4R1 Kondolencje nad upaloną peczwórką 😰

Mam jeszcze ze 4 różne zestawy ESP32 S3 z LCD'kami i chciałem osadzić na nich vectordoty w PlatformIO na Visuale Studio Code, ale czekam od 2 lat aż PlatformIO zintegruje IDF i udostępni funkcję do wykrywania V-Sync w interfejsie LTDC i ciągle nic się nie dzieje w temacie. pzdr

[H1M4W4R1]

51 minut temu, virtualny napisał:

PlatformIO zintegruje IDF

Ale używam PlatformIO z IDF'em w jednym z projektów... więc raczej jest zintegrowane... gorzej z tym drugim xD
