Komputer retro na kultowym procesorze MOS6502

[atlantis86]

Tym razem chciałem opisać nieco starszy projekt, który jednak (z tego co widzę) jeszcze nie doczekał się swojego tematu na forum.

Ładnych kilka lat temu w moje ręce trafiło kilka sztuk kultowego procesora retro MOS6502. Chociaż w swoim czasie stanowił on serce wielu kultowych komputerów ośmiobitowych, w przeciwieństwie do takiego Z80 raczej nie był powszechnie stosowany w amatorskich projektach elektronicznych. Postanowiłem przeprowadzić kilka własnych eksperymentów z wykorzystaniem tego CPU w takiej roli. W ten sposób powstały projekty opisywane TUTAJ, TUTAJ, TUTAJ i TUTAJ.

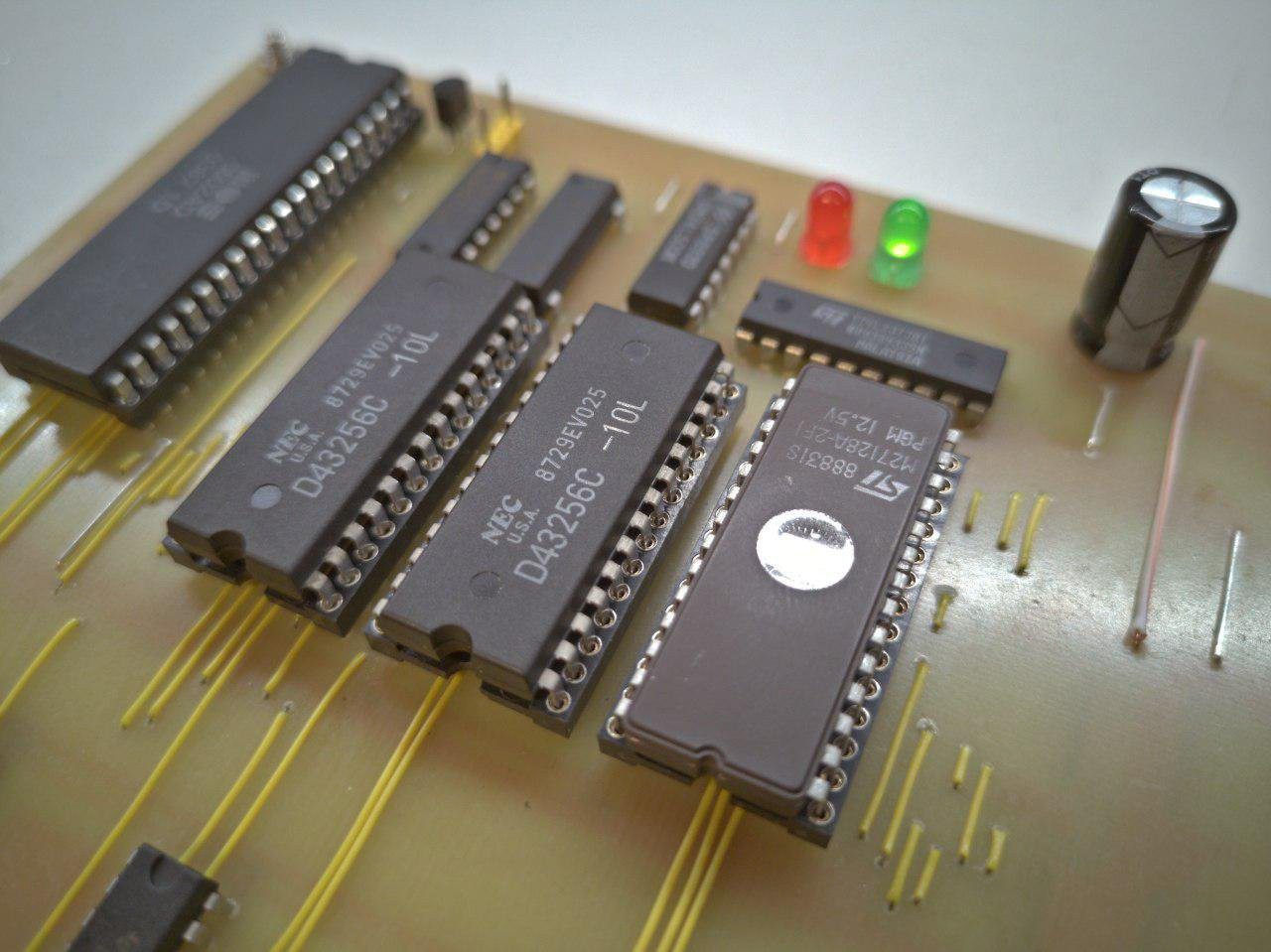

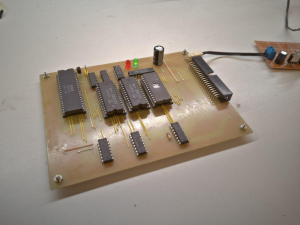

Po jakimś czasie przyszedł mi do głowy pomysł stworzenia pełnoprawnego komputera retro na tym procesorze. Istniejące projekty płytek posłużyły za punkt wyjścia - nie trzeba było startować od zera, wystarczyło przerobić istniejące projekty. Zmian wymagała przede wszystkim płytka płytka CPU, z uwagi na zupełnie inne wymagania co do organizacji pamięci. W przypadku projektu "embedded" priorytet miała duża pamięć EPROM, przeznacona na kod wykonywany bezpośrednio po starcie urządzenia. Kilka kilobajtów RAM-u na zmienne to aż nadto w tego typu zastosowaniach. W przypadku komputera jest odwrotnie - potrzebujemy jak najwięcej RAM-u na uruchamiane programy oraz ich dane. Przeprojektowania wymagał więc układ dekodera adresów.

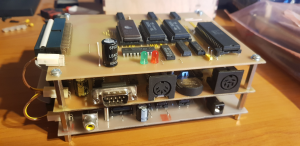

Komputer posiada 32kB pamięci EPROM, 32kB bezpośrednio dostępnej pamięci RAM oraz kolejne 32kB podzielone na cztery banki po 8kB.

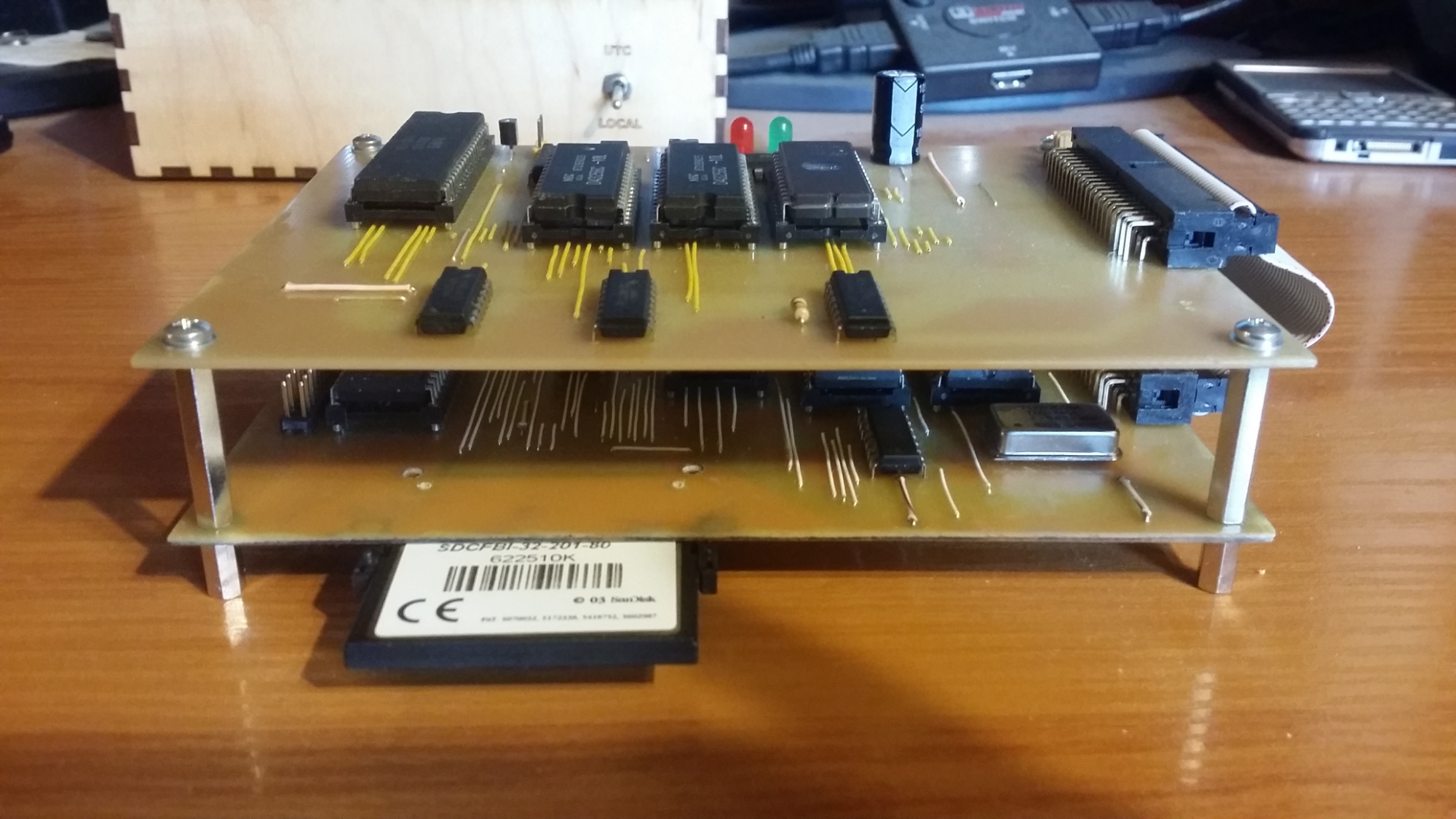

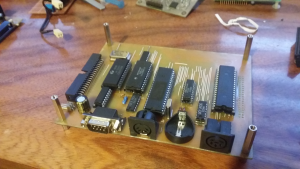

Komputer wymagał też oczywiście dedykowanej płytki z układami wejścia-wyjście. Znajdują się na niej następujące elementy:

• Kontroler interfejsu szeregowego MOS6551 z konwersją poziomów napięć do standardu RS232
• Timer MC6840
• Kontroler klawiatury PC 8242
• Układ RTC M6242B
• Złącze karty pamięci CF
• Interfejs równoległy 8255. Na części linii tego interfejsu została zaimplementowana znana z Commodore magistrala IEC. Ta funkcjonalność nie jest jeszcze obsługiwana programowo, ale w przyszłości może to pozwolić na podpięcie np. stacji dysków z C64.



Jeśli chodzi o oprogramowanie, to komputer działa pod kontrolą interpretera języka BASIC (konkretnie EhBasic).

Oryginalnie komputer obsługiwało się za pomocą terminala szeregowego, ale po jakimś czasie dodałem jeszcze jedną płytkę zawierającą obwód zasilania i układ graficzny TMS9918. Od tamtego momentu konstrukcja stała się całkowicie samodzielnym komputerem. Na tym etapie konstrukcja trafiła do własnej, metalowej obudowy.

Kilka rzeczy pozostało jeszcze do zrobienia - planuję m.in. napisać bootloader pozwalający na ładowanie oprogramowania z karty CF. To w teorii powinno pozwolić na uruchomienie współczesnego portu systemu CP/M dla komputerów z procesorami 6502.

[ethanak]

Jak mniemam 6502 a nie 6510 to dlatego, że tego drugiego nie miałeś?

[atlantis86]

26 minut temu, ethanak napisał:

Jak mniemam 6502 a nie 6510 to dlatego, że tego drugiego nie miałeś?

Tak. MOS6502 można relatywnie łatwo dostać. MOS6510 był produkowany specjalnie dla Commodore, przez co jest trudniej dostępny. Zresztą nawet gdybym go miał w podręcznym zestawie części, to zostawiłbym go sobie na wypadek, gdyby w przyszłości był potrzebny do reanimacji jakiegoś C64. Nie widzę powodu, żeby używać go w takim ogólnym projekcie.
