Identyfikacja elementu SMD

[blenderman]

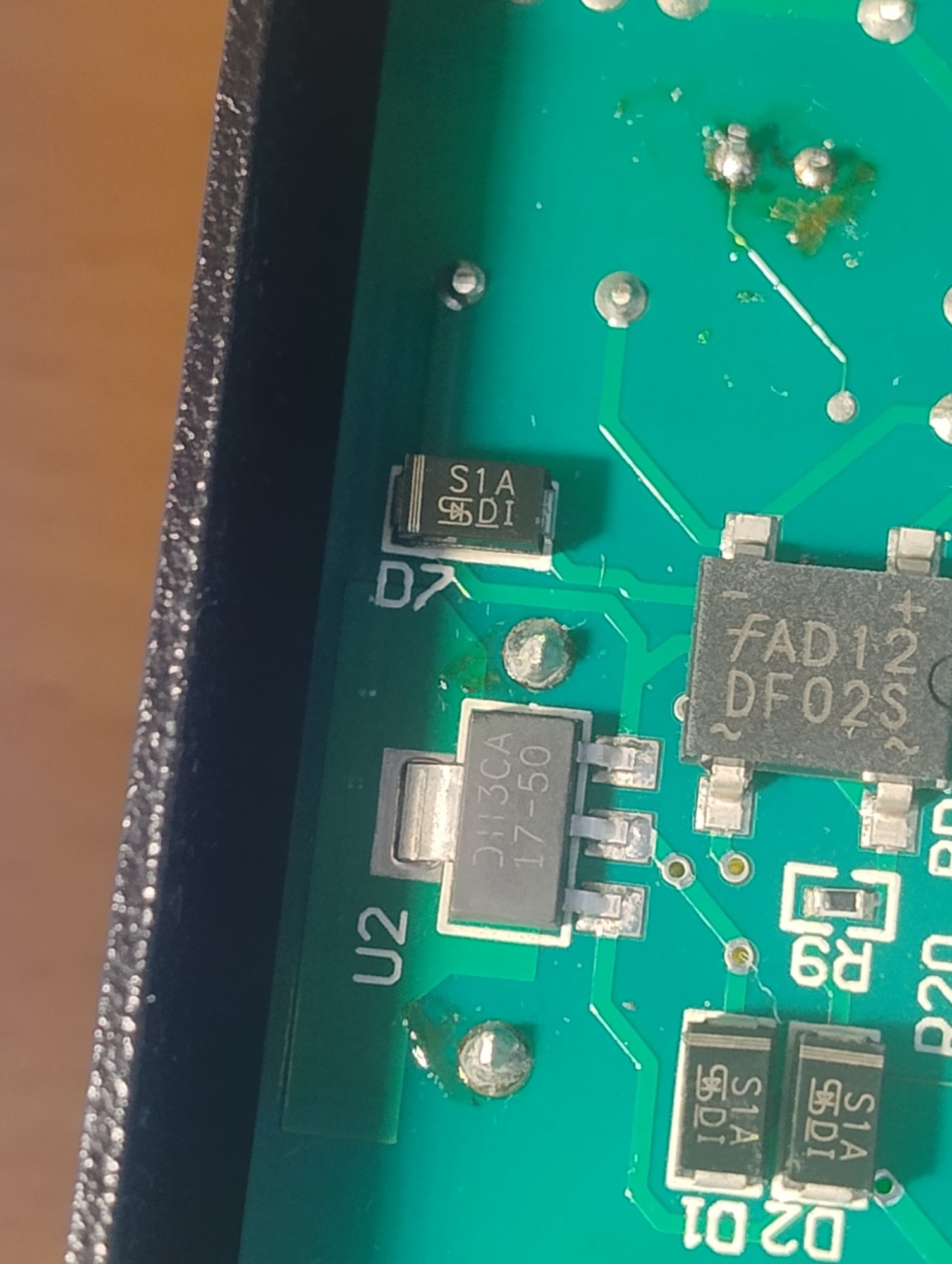

Witam, mam taki element, chodzi o ten co co ma na obudowie odwrócone C albo D, potem może 11 a potem 3CA 17-50, co to może być?

Czy chodzi o to, że to odwrócone C to D, 2 kreski pionowe oznaczają 2 kierunki w podwójnej diodzie transil, ale jeśli tak to na jakie napięcie by ona była?

Edytowano 28 maja przez blenderman

[H1M4W4R1]

1 godzinę temu, blenderman napisał:

Czy chodzi o to, że to odwrócone C to D, 2 kreski pionowe oznaczają 2 kierunki w podwójnej diodzie transil, ale jeśli tak to na jakie napięcie by ona była?

To ewidentnie wygląda na AMS1117-5.0 z częściowo wytartymi oznaczeniami, bo nie są symetrycznie ułożone względem obudowy. Obstawiam tak zwłaszcza biorąc pod uwagę tą wielką wylewkę masową na tab'ie, która prawdopodobnie jest tu wrzucona by odprowadzać ciepło. Bez reszty elementów ciężko określić jakie jest tego zastosowanie, bo nie wiem gdzie idzie ścieżka ze środkowego pina.

Dla pewności możesz sprawdzić zwarcie między tab'em, a środkowym pinem z trzech oraz lewego z masą. Jeżeli się zgadza to najpewniej AMS1117-5.0, bo one często są tak dziwnie pooznaczane.

[blenderman]

Między tabem a 2 jest 0 ohm, między 1 a 2 jest 1kOhm, miedzy 2 a 3 są megaohmy. Podejrzewam ten element jako uszkodzony dlatego o niego pytam.

[fribble3]

Stabilizator 5V

Jeśli: OUTPUT=5V, a na INPUT kilka woltów więcej to jest OK.

https://nz.rs-online.com/web/p/voltage-regulators/7512894

Edytowano 28 maja przez fribble3

[blenderman]

1 godzinę temu, fribble3 napisał:

https://nz.rs-online.com/web/p/voltage-regulators/7512894

OO, to to to to. Dzięki wielkie.

[orb777]

@fribble3 , czy możesz powiedzieć jak to znalazłeś?

[fribble3]

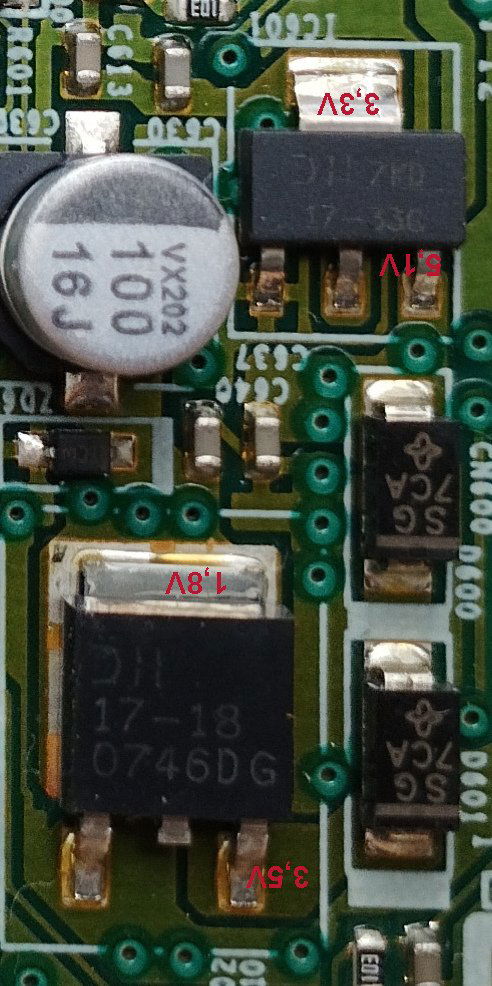

@orb777 najpierw skojarzyłem, że taki element gdzieś widziałem. Sprawdziłem zdjęcia, które mam ze starą elektroniką i okazało się, że bardzo podobne układy kiedyś mierzyłem względem masy. Okazało się, że dwa podobne stabilizatory sprawdzałem na płycie głównej monitora SAMSUNG 953BW:



po pomiarach i wyglądzie można domyślić się że jest to stabilizator. Można też wywnioskować, które oznaczenie (17 - ...) określa napięcie wyjściowe.

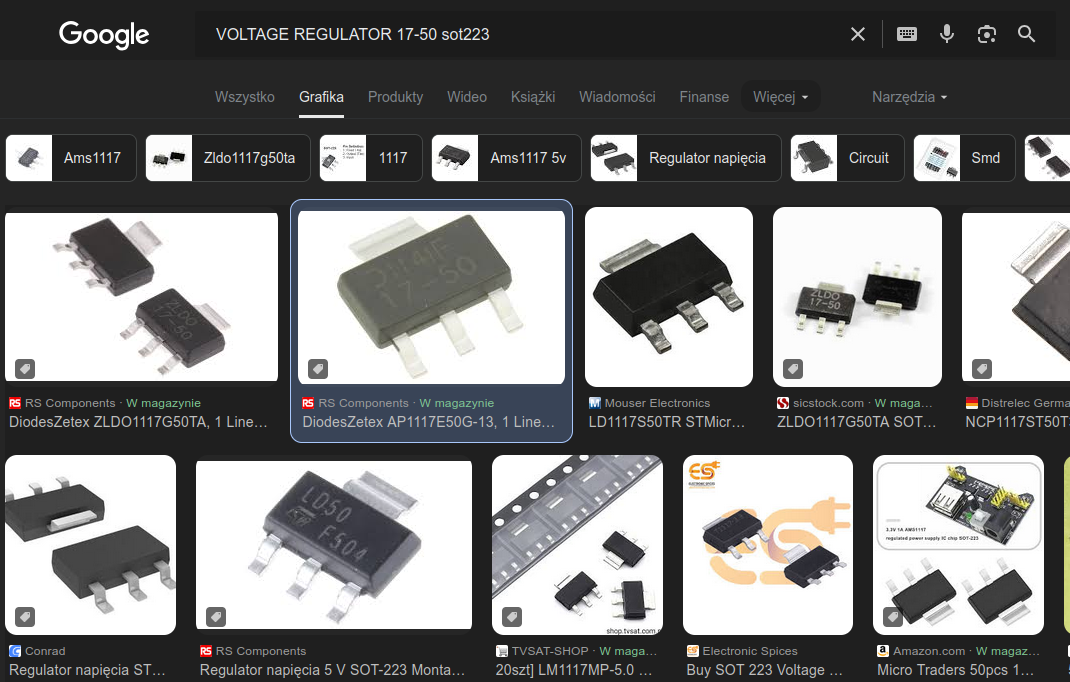

Dale to już szukanie w Google grafika "VOLTAGE REGULATOR 17-50 sot223":

itd.

[Merc09]

Sądząc po formacie „17-50”, może to być analog AMS1117-5.0 lub LD1117-5.0 - myślisz, że to może być to?

[blenderman]

15 godzin temu, fribble3 napisał:

które oznaczenie (17 - ...) określa napięcie wyjściowe.

A nie czasem maksymalne napięcie wejściowe?

[fribble3]

@blenderman

Masz to napisane w wcześniejszym linku (w specyfikacji układu):
Output Voltage 5 V
Maximum Input Voltage 18 V

50 traktuj jako 5.0V
