Zmiana napięcia wyjściowego zasilacza impulsowego(?)

[farmaceuta]

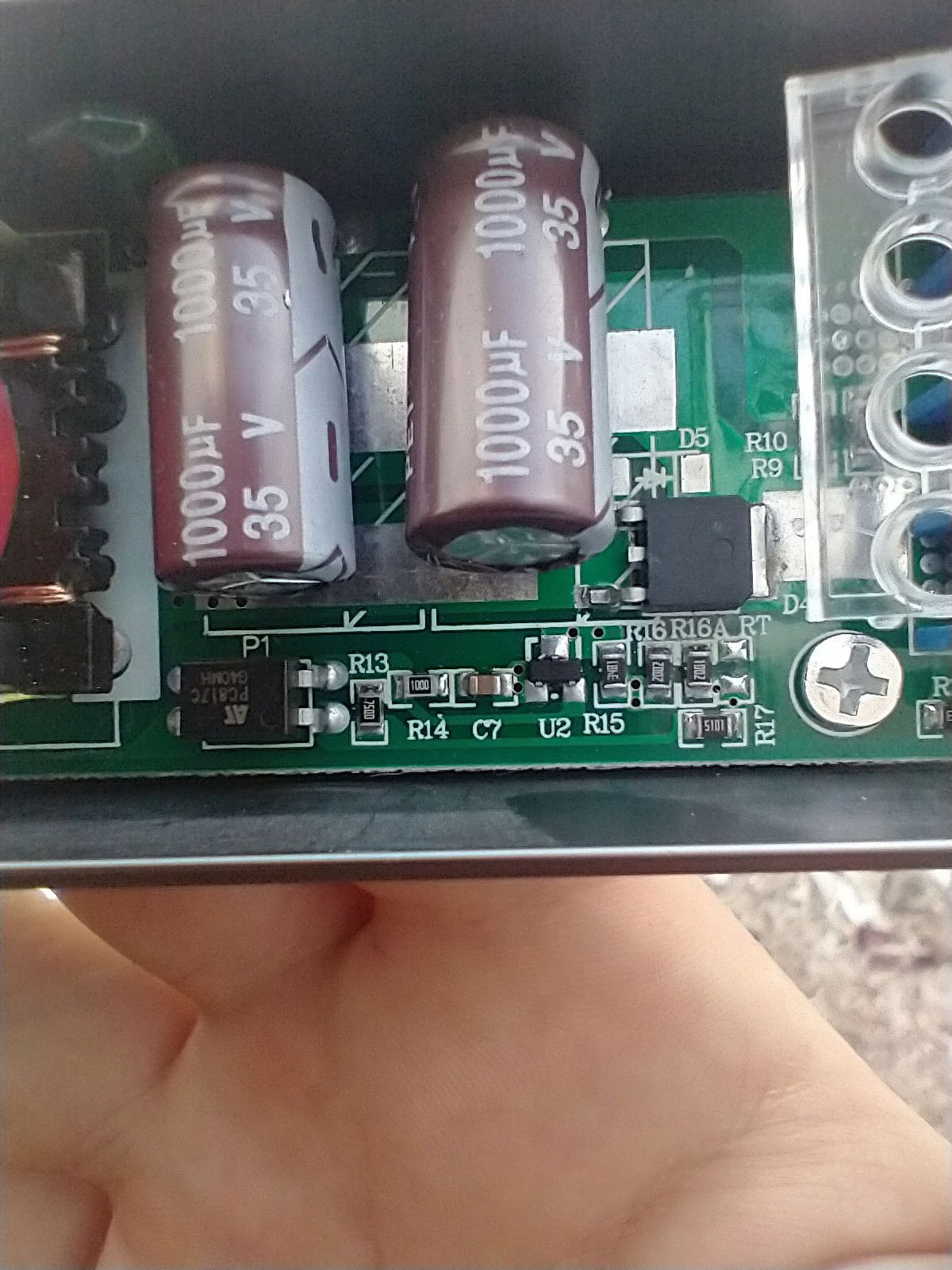

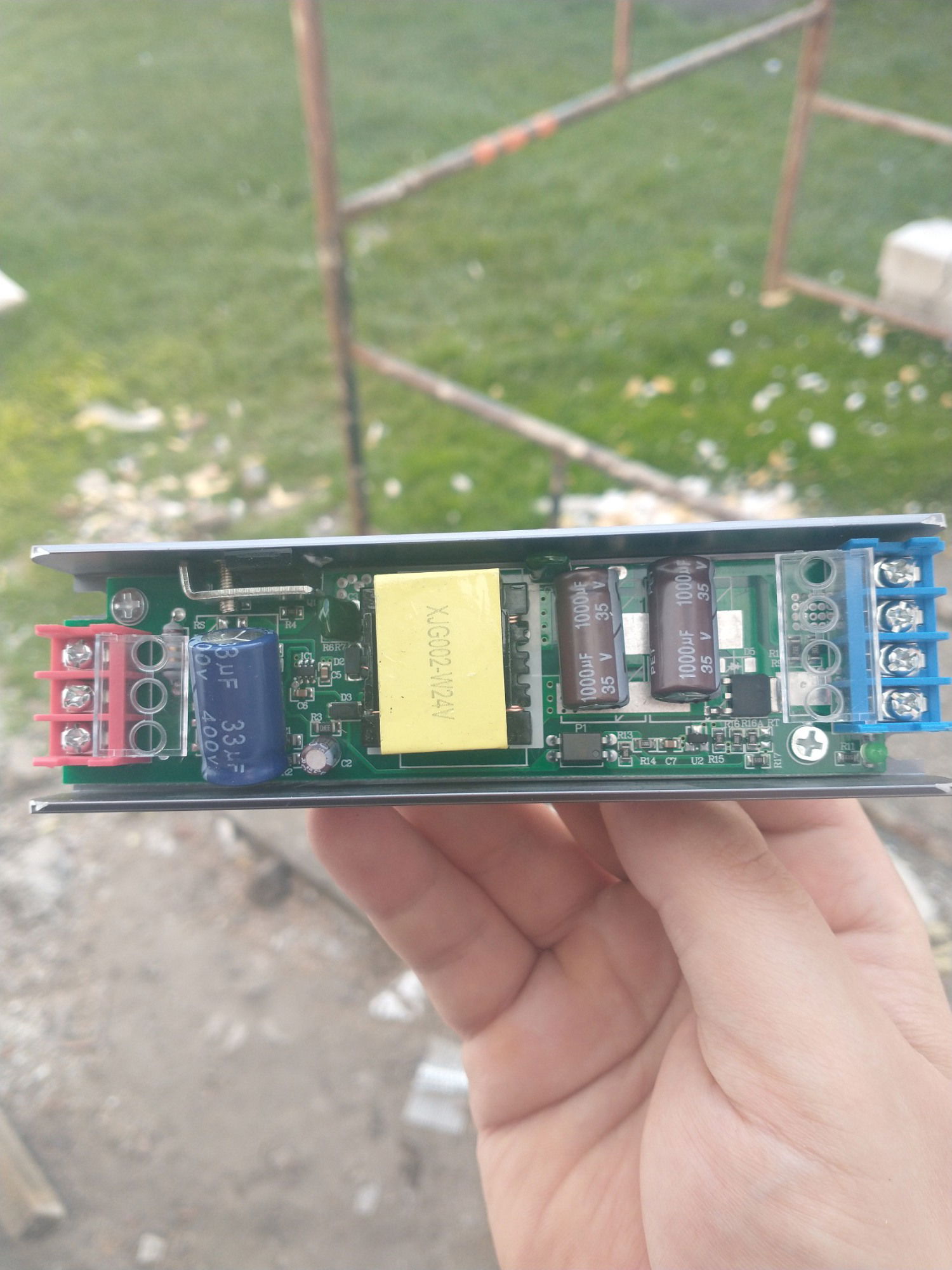

Witam...zakupiłem zasilacz 24v, ale muszę mieć na nim napięcie max 23v (a najlepiej potencjometr) chodzi mi o to żeby ktoś mnie nakierował gdzie tu jest sprzężenie zwrotne...no i tak, przypuszczam że to sprzężenie jest skonstruowane na tl431/pc817/rezystory/kondensatory (ostatnie zdjęcie) dobrze myślę??



[_LM_]

Dobrze kombinujesz, sprawdź dokładnie element U2 to pewnie źródło napięcia odniesienia, z PC817 tworzą coś w stylu komparatora, jak rozpoznasz co siedzi w U2 można spróbować skorygować wartości rezystorów. A jeszcze lepiej by było jakbyś wyjął płytkę żeby zobaczyć czy niema tam jakichś dodatkowych elementów regulacyjnych. A poniżej masz link do kanału takiego wesołego Czecha który rozpracowuje te najprostsze przetwornice:

https://www.youtube.com/@DiodeGoneWild

Edytowano 20 czerwca przez _LM_

[farmaceuta]

@_LM_ U2 to właśnie słynna tl431...teraz to siądę odkrece PCB i namaluję schemat tego sprzężenia zawrotnego (zrobił bym to od razu ale chciałem się upewnić że dobra część PCB namaluję)

Ps...dzięki za link, obadam sytuację

Edytowano 20 czerwca przez farmaceuta

[_LM_]

R16, R16A R17 i wolne miejsce na RT. Strzelam że tam właśnie ustalane jest napięcie sprzężenia, możesz w niewielkim zakresie spróbować zmienić wartość któregoś z nich, nie powiem, którego i robisz na własną odpowiedzialność.

[farmaceuta]

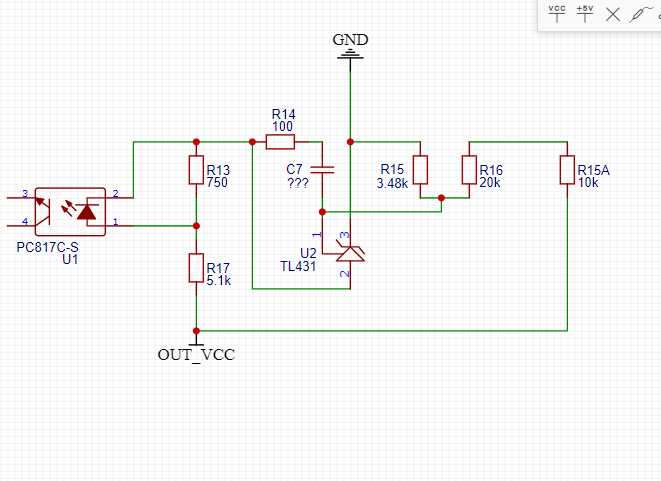

@_LM_ no takie cos mi wyszlo...



czyli tak jak nnapisales plus jeszcze R15 tak? mozna tam upchac potencjometr??

[jand]

Zanim zaczniesz pruć ścieżki celem zainstalowania potencjometru, zewrzyj drucikiem opornik R15A. Powinieneś wtedy otrzymać na wyjściu niecałe 17V (jeśli dobrze rozrysowałeś schemat)..

[_LM_]

Myślę że do ustalenia napięcia jest RT ale @jand też dobrze prawi. Wątpliwość jest że katoda U2 jest do masy? No ale można uznać że to błąd w rysunku

Edytowano 20 czerwca przez _LM_

[jand]

18 minut temu, _LM_ napisał:

Myślę że do ustalenia napięcia jest RT

Bardzo możliwe, ale ponieważ @farmaceuta nie ujął go na schemacie, to nie wiadomo czy jego dodanie ewentualnie zwiększy, czy zmniejszy napięcie wyjściowe.

A tu chodzi, jak zrozumiałem, o jego zmniejszenie.

Edytowano 20 czerwca przez jand

[farmaceuta]

44 minuty temu, _LM_ napisał:

 Wątpliwość jest że katoda U2 jest do masy? No ale można uznać że to błąd w rysunku

Dioda jest oczywiście zainstalowana w przeciwnym kierunku (Anodą do masy)...(To nie błąd w rysunku...to urok elementów użytkowników EasyEda , jak robiłem sterownik zgrzewarki to dwa razy trafiłem na trefny symbol triaka dobrze że się upewniłem na datasheet)



58 minut temu, jand napisał:

Zanim zaczniesz pruć ścieżki celem zainstalowania potencjometru, zewrzyj drucikiem opornik R15A. Powinieneś wtedy otrzymać na wyjściu niecałe 17V

Tak zrobię tylko już jutro bo dziś się oczy zamykają

[fribble3]

Wygląda na to, że dobrze narysowałeś oporniki na schemacie, po podstawieniu do wzoru wyszło obecne napięcie wyjściowe:

[farmaceuta]

@fribble3 dzięki za potwierdzenie

[farmaceuta]

I tak...po zwarciu rezystora 10k napięcie spadło do 16.8v czyli tak miało być...rezystor RT którego nie ma jest podłączony równolegle do rezystora 10k...w miejsce RT wlutowalem 20k co dało mi na wyjściu jakieś 21.6v i to już mnie satysfakcjonuje... dzięki wielkie dla was ponownie

Edytowano 21 czerwca przez farmaceuta

[jand]

3 godziny temu, farmaceuta napisał:

w miejsce RT wlutowalem 20k co dało mi na wyjściu jakieś 21.6v

A jeśli tu wlutujesz potencjometr 100k, połączony jako zmienna oporność (suwak do jednego krańca), to będziesz miał regulację od 16,7V do niemal 24V.

[farmaceuta]

@jand jak nisko mógłbym zjechać z napięciem?? Bo tam jest ten dzielnik napięcia z R13/R17 on ma za zadanie obniżyć napięcie dla diody opto?

[jand]

Zrób następne doświadczenie - zewrzyj teraz R16 (20k) zamiast R15A.

Powinieneś dostać ok. 10V.
