Zegar i termometry samochodowe

[Radek_sl]

Pochwalę się i ja, ponieważ jestem fanem starych samochodów, sam posiadam 2 pełnoletnie egzemplarze (32 i 25 lat), a rzeczą do której się przyzwyczaiłem jest zegarek oraz temperatura wewnątrz jak i na zewnątrz samochodu. NIestety im auto starsze tym jest bardziej pewne że takowego sprzętu nie ma na pokładzie, a więc zadziałałem.

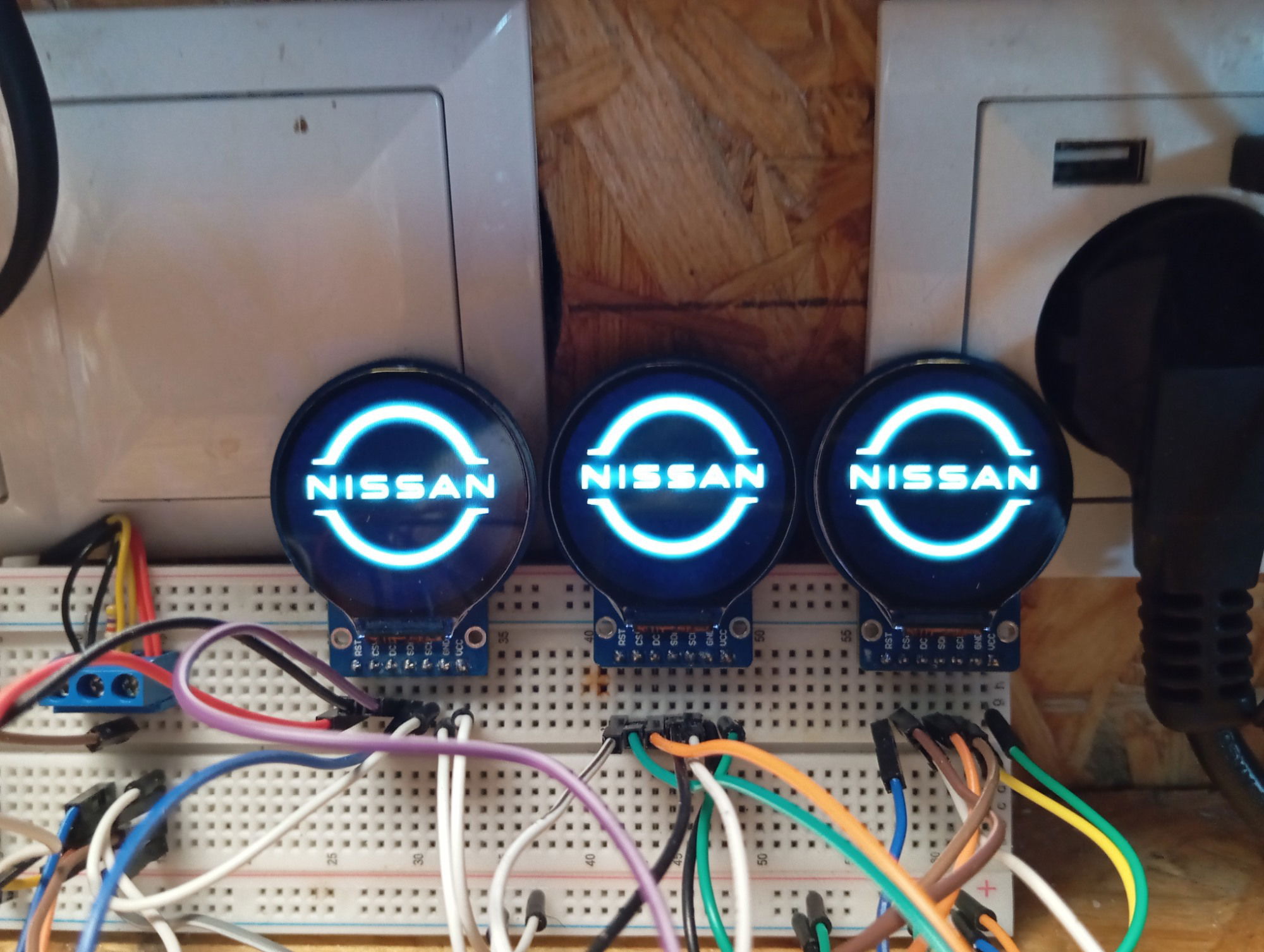

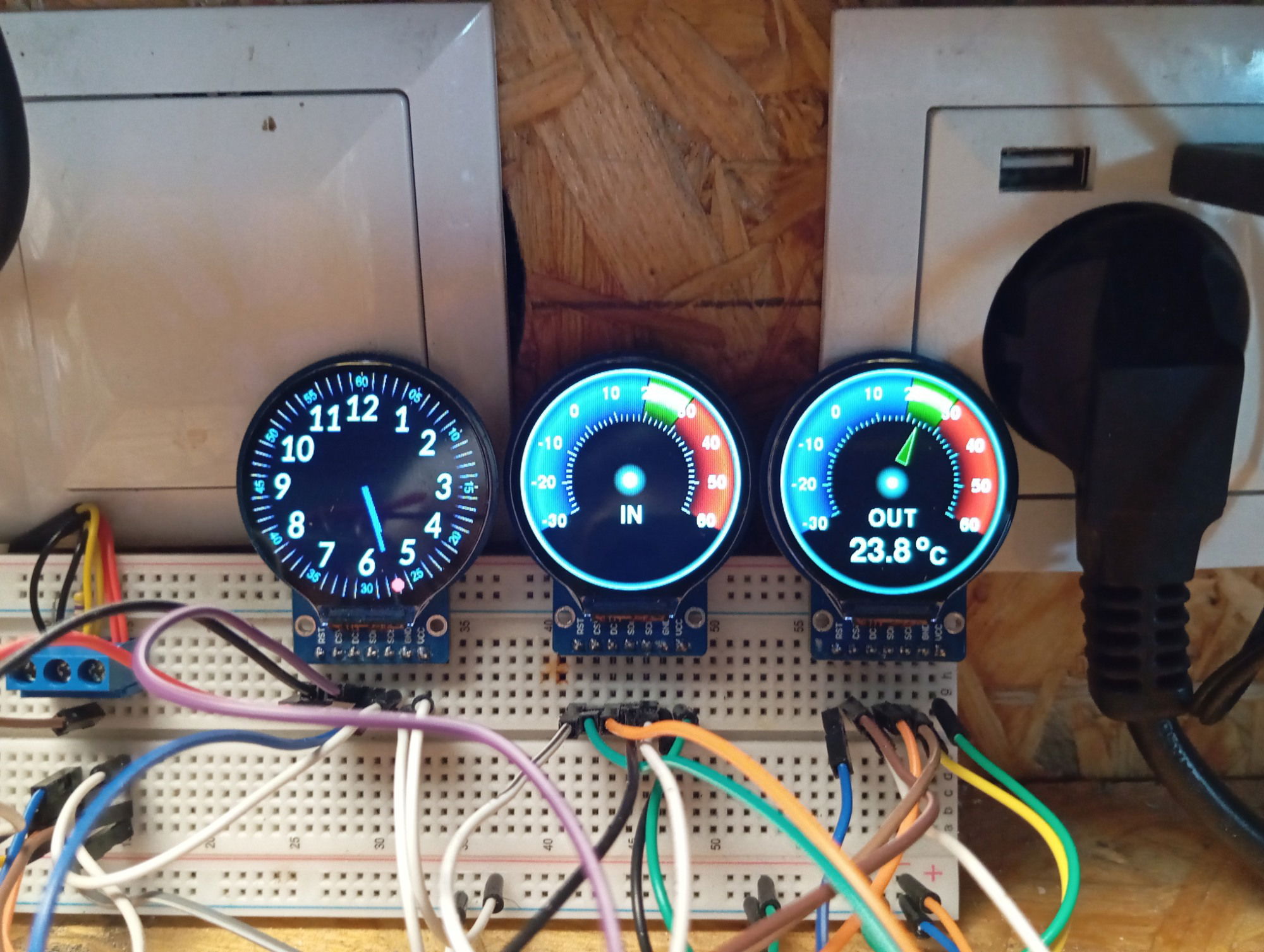

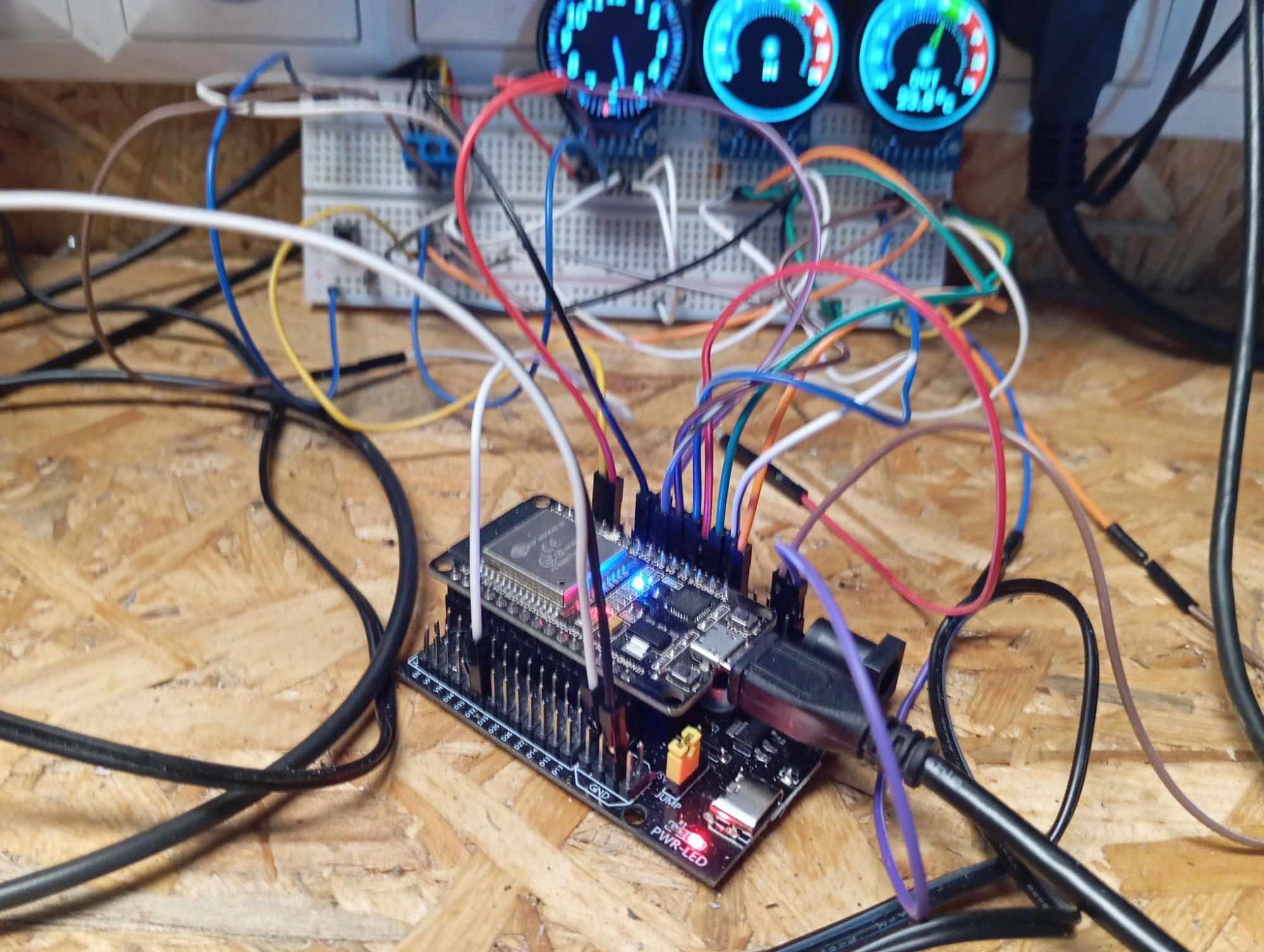

układ powstał na ESP32-DevKitV1 oraz 3 wyświetlaczach 1,28" 240x240 ze sterownikiem GC09A1, do sterowania wykorzystałem bibliotekę LovyanGFX, termometry dostaja dane z dwóch czujników DS18B20, jeden w środku samochodu drugi jak sie pewnie każdy domyśla gdzies tam pod zderzakiem, do pełni szczęścia brakuje mi jeszcze ładnej obudowy, ale już nad tym pracuję. w Samochodach mam na stałe zamontowane routery LTE, więc zegar synchornizuje się poprzez NTP (w przyszłości chciałbym wrzucić tablicę danych georaficznych i spiąć to z GPS, aby zegar ustawiał się automatycznie zgodnie z czasem dla strefy w jakiej się znajduje uwzględniając czas letni oraz zimowy). Załączam zdjęcie działającego układu jeden z termometrów nie wskazuje temperatury bo zanim napisałem tego posta usmażyłem czujnik zapalniczką. układ w założeniu dziala w ten spopsób : 1 po podaniu zasilania (włączenie zapłonu) na wyświetlaczach wyświetla się logo marki samochodu, w tym czasie uklad łączy się z  wifi i synchronizuje czas, w momencie gdy się zsynchronizuje, wyskakują wskazania , dobuduję jeszcze układ podtrzymania napięcia na czas rozruchu silnika, bo jestem w zasadzie pewien że podczas kręcenia rozrusznikiem wszystko zgaśnie i zacznie sie synchronizować od nowa.

[ethanak]

Co bym zmienił:

DHT22 zamiast Dallasa - docenisz zimą;

RTC - nie zawsze jesteś w zasięgu LTE, kosztuje tyle co małe piwo a przynajmniej zegarek pokaże która godzina.

No i najważniejsze: o ile w 25-letnim japońcu mogę sobie wyobrazić podobne wyświetlacze (dość futurystyczne), o tyle w czymś starszym powinno to wyglądać jak z epoki. Wiem że to nie takie proste (zrobienie tego np. w Syrence albo Warszawie tak, jakby każdy myślał że to jeśli nie oryginał to jakieś dodatkowe wyposażenie sprzed pół wieku to mistrzostwo świata) - ale dla prawdziwego fana chyba nie byłby to problem



[Radek_sl]

59 minut temu, ethanak napisał:

DHT22 zamiast Dallasa - docenisz zimą;

- pierwowzór był na DHT22, ale zmieniłem sugerując się obudową samego czujnika, Dallasy są w fajnej metalowej tulejce wodoodporne idealne na zewnątrz,

DHT nie znalazłem hermetycznych, ale żaden problem żeby zrobić hermetyczna puszkę - pójdę za rada wymienię na DHT i dodam odczyty wilgotności, tyle ze jak zamknę czujnik w hernetycznej obudowie stracę wiarygodnsć odczytu wilgotności



RTC - nie zawsze jesteś w zasięgu LTE, kosztuje tyle co małe piwo a przynajmniej zegarek pokaże która godzina.

Masz absolutna rację, mam nawet jakiś RTC w szufladzie, ale zastanawiam sie nad innym rozwiązaniem, skoro chce dobudowac układ podtrzymania napięcia, po co mi RTC, wewnętrzny zegar w ESP utrzyma mi czas wystarczająco , myślę ze nawet 2 doby bez LTE nie będa miały większego wpływu na dokładnośc zegara, a układ może raz na godzinę podejmowac próbę synchronizacji.



59 minut temu, ethanak napisał:

No i najważniejsze: o ile w 25-letnim japońcu mogę sobie wyobrazić podobne wyświetlacze (dość futurystyczne), o tyle w czymś starszym powinno to wyglądać jak z epoki. Wiem że to nie takie proste (zrobienie tego np. w Syrence albo Warszawie tak, jakby każdy myślał że to jeśli nie oryginał to jakieś dodatkowe wyposażenie sprzed pół wieku to mistrzostwo świata) - ale dla prawdziwego fana chyba nie byłby to problem

Widzisz;) , mogłem zrobić zwykłe cyfrówki, ale uparłem się na analogowe, właśnie z powodu o jakim piszesz, ale juz robienie czarnobiałej grafiki mi się zwyczajnei nie podobało.





Edytowano 30 czerwca przez Radek_sl

[ethanak]

Ale to nie  ma być "analogowy wskaźnik wyświetlony na telewizorze" ale analogowy wskaźnik!

[Radek_sl]

22 minuty temu, ethanak napisał:

Ale to nie  ma być "analogowy wskaźnik wyświetlony na telewizorze" ale analogowy wskaźnik!

Kupić i zamontować?? - Fuj

To jest tak , że ja robię oba moje nissany są stare, ale je krok po kroku unowocześniam, takie mam zabawki po prostu, docelowo wymienię też główną deske rozdzielczą na LCD planuje to zrobić na RPi, sprawajest o tyle prosta że niec nie musze spinać z istniejącymi systemami w autach bo tych systemów zwyczajnei tam nie ma;)



Jeden z tych nissanów to model Vanette, będzie przerobiony na minikamper, i tu ciekawostka, będzie mial system automatycznego poziomowania na kempingu



Edytowano 30 czerwca przez Radek_sl

[ethanak]

A - czyli nie jesteś fanem starych samochodów. Przepraszam, po prostu źle zinterpretowałem Twoją wypowiedź

[Radek_sl]

9 minut temu, ethanak napisał:

A - czyli nie jesteś fanem starych samochodów. Przepraszam, po prostu źle zinterpretowałem Twoją wypowiedź

dobrze zinterpretowałeś, ja źle to ująłem, jestem fanem "starych zmodyfikowanych aut", ale modyfikacje ze smakiem i kulturą ;)gdzieś na forum są zdjęcia mojego łobuza.



O tu : https://forbot.pl/forum/messenger/22861/?tab=comments#comment-28901

Edytowano 30 czerwca przez Radek_sl

[KatzePL]

23 godziny temu, Radek_sl napisał:

spiąć to z GPS, aby zegar ustawiał się automatycznie

A po wstawieniu GPS nie będzie ci już potrzebna łączność z Internetem i modem, chyba że wykorzystujesz go do jeszcze innych rzeczy.



23 godziny temu, Radek_sl napisał:

dobuduję jeszcze układ podtrzymania napięcia na czas rozruchu silnika, bo jestem w zasadzie pewien że podczas kręcenia rozrusznikiem wszystko zgaśnie

Wystarczy kondensator przed stabilizatorem napięcia, pojemność dobierasz doświadczalnie.
Oczywiście w tym przypadku musisz wyłączyć wyświetlacze na czas rozruchu, uśpić uC, no i wyciąć te niepotrzebnie świecące LEDy na płytkach.



23 godziny temu, Radek_sl napisał:

zacznie sie synchronizować od nowa.

Jak wyżej napisał @ethanak, RTC powinien załatwić sprawę z zegarem.



Jeżeli chodzi o DHT, są już jego nowsze wersje AM232x. Również lepsze są zamienniki (https://www.kandrsmith.org/RJS/Misc/Hygrometers/calib_many.html).

Edytowano 30 czerwca przez KatzePL

[bjrk]

Dnia 30.06.2025 o 16:22, Radek_sl napisał:

gdzieś na forum są zdjęcia mojego łobuza.



O tu : https://forbot.pl/forum/messenger/22861/?tab=comments#comment-28901

Niestety, nie mam uprawnień do oglądania.
