Sprawność przetwornicy step-down XL4015 dla małego prądu

[jugan1]

Dzień dobry,

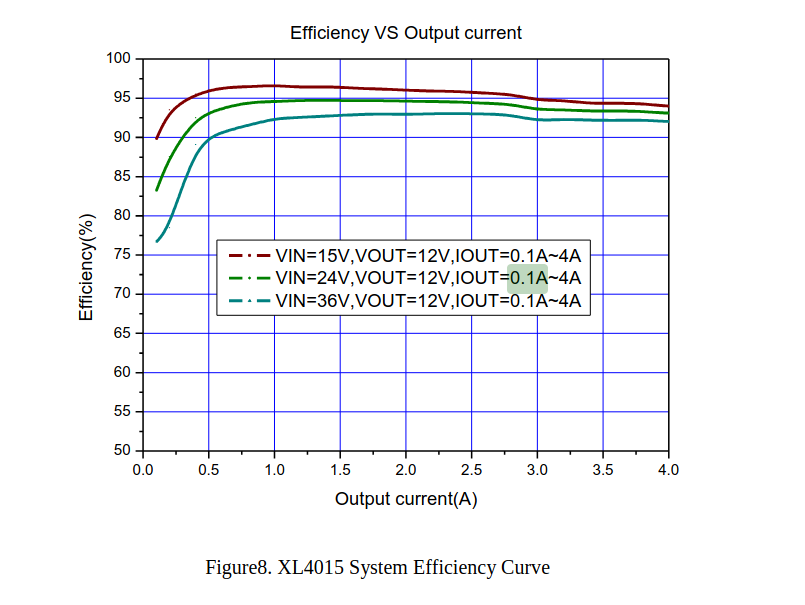

Chciałbym używać przetwornicy dla układu pobierającego mały prąd. Zastanawiam się, jaka będzie procentowa sprawność przetwornicy. W nocie katalogowej można znaleźć taki wykres:

Wiadomo, że sprawność zależy między innymi od napięcia wejściowego i wyjściowego, niemniej na wykresie dla dowolnej krzywej widać, że między 0.1A, a 0.2A prąd mocno idzie do góry, a dla wartości poniżej 0.1A w ogóle nie jest podany ( można jednak przewidywać, że będzie to już praktycznie pionowa linia ). Czy rzeczywiście dla 0.025A sprawność będzie aż tak niska ( przykładowo 55% )?

Pozdrawiam

EDIT Jeżeli tak, to macie jakieś sposoby, co można z tym zrobić? Inna przetwornica? Jeszcze jakiś inny pomysł?



Edytowano 30 czerwca przez jugan1

[FlyingDutch]

Cześć

Większość nowoczesnych przetwornic ma tryb oszczędzania energii przy małych obciążeniach:

• Zamiast przełączać się cały czas (PWM), układ włącza się tylko wtedy, gdy napięcie wyjściowe spada poniżej progu.

• Zmniejsza to straty przełączania, które dominują przy niskich prądach.

• Nazwy handlowe: Eco-mode (TI), Burst mode (LT), PFM mode (różni producenci).

Poszukaj przetwornicy z jednym z tych trybów (raczej eliminuje to tanie przetwornice z Aliexpress) - jest to jedno z rozwiązań. Raczej nie będziesz sam modyfikował układu przetwornicy więc inne metody poprawy sprawności nie wchodzą w grę, ale wymienię kilka:

• Dobierz cewkę z niską DCR
• Użyj układu z niskim prądem spoczynkowym (quiescent current) - wybieraj przetwornice o Iq < 10 µA jeśli to możliwe
• Zminimalizuj straty w układzie mocy (MOSFETy, diody) - użyj przetwornicy ze zintegrowanym niskorozrzutowym MOSFET-em (np. RDSON < 100 mΩ).
• Zminimalizuj częstotliwość przełączania - niższa częstotliwość = mniej przełączeń → mniejsze straty
• Unikaj zbyt dużych pojemności na wyjściu
