Zabezpieczenie przeciwzwarciowe ogólnego użytku (DC)

[farmaceuta]

Witam państwa...tak się zastanawiam i już mnie łeb boli od myślenia...mianowicie zrobił bym sobie zabezpieczenie jak w tytule na takiej zasadzie że na gnd daje mosfet N drenem do obciążenia dzięki czemu mosfet ten jest sterowany jako low-side, mierze spadek napiecia na drenie względem gnd używając do tego wzmacniacza operacyjnego, i tak...albo robię dwustopniowy układ gdzie najpierw wzmacniam z deka spadek i podaje go na drugi wzmacniacz który działa jako komparator...przy (regulowanym) spadku napięcia wyłączam mosfet

O Co mi chodzi? Wzmacniacz pracujący jako komparator ma ogromne wzmocnienie, im wyższe wzmocnienie tym niższe pasmo, czyli prędkość zadziałania układu, a w moim przypadku muszę zareagować raczej dosyć szybko...pomóżcie dobrać jakiś wzmacniacz

Zabezpieczenie ma pracować powiedzmy w zakresie 5-50A więc wzmacniacze o offsecie ~2mV chyba są jak najbardziej ok, spadek na tranzystorze (ewentualnie tranzystorach) będzie w granicy kilku mO...

Powiedzcie jakie parametry są najważniejsze jeśli chodzi o moje potrzeby...slew rate? Gbw? Offset? Itp...

Edytowano Grudzień 21, 2025 przez farmaceuta

[farmaceuta]

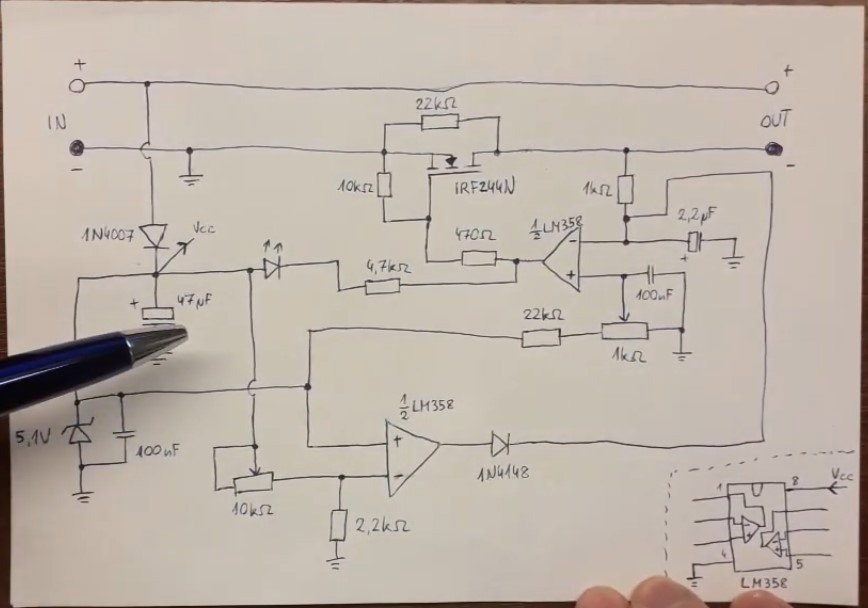

zdjecie skradzione z filmiku popularnego elektronika na yt tam nas interesuje tylko czesc z mosfetem...w przypadku szybszego dzialania dorzucil bym uczciwy driver bramki...ogolnie zasada dzialania ma byc taka jak na zdjeciu

[_LM_]

Jeśli priorytetem jest skuteczność takiego zabezpieczenia poszukałbym gotowców, z układów dostępnych na rynku ten poniżej wpadł mi w oko:

https://www.ti.com/document-viewer/amc23c12/datasheet

Edytowano Grudzień 22, 2025 przez _LM_

[farmaceuta]

@_LM_ sprawdzałem i na sklepie już tego nie mają (lcsc) a zamawianie jednego podzespolu w TME czy Farrell jest zupełnie nieopłacalne...ja takie wygrzebałem wzmacniacze ...

https://www.lcsc.com/datasheet/C2058440.pdf   (200mhz, slew rate 150v/us, ~2mV, RRI/O) zasilany max 5.5v ale to bym se ldo dorzucił i driver bramki żeby nie muliło...no i koszt, ~0.5$

Edytowano Grudzień 22, 2025 przez farmaceuta

[BlackJack]

Takie zabezpieczenie jest zazwyczaj częścią zasilacza, nie prościej kupić dobry zasilacz?

[farmaceuta]

11 minut temu, BlackJack napisał:

nie prościej kupić dobry zasilacz?

Hehe nie chce gotowego zasilacza... męczę na razie temat przetwornicy Buck na tl494 (bardzo mi się spodobał ten układ że względu na dwa wzmacniacze błędu na których bez ceregieli można zrobić regulację prądu/napięcia) o to zabezpieczenie pytam w kontekście zabezpieczenia tej przetwornicy...jest to dość odległy temat bo na razie muszę skończyć chociaż przetwornicę sinusoidalną o której już wspominałem 300 lat temu na forum, ale na wiedzę choćby teoretyczną jak zwykłe jestem pazerny

[_LM_]

Ten układ należałoby uprościć do niezbędnego minimum, nawet bym się zastanowił czy są potrzebne opampy to zawsze większe ryzyko wzbudzeń, szkodliwych sprzężeń i innych niespodzianek ale skoro już chcesz iść w tę stronę kup może na początek najzwyklejszy LM311. Przetestuj swoje koncepcje na płytkach uniwersalnych - stykowe raczej odpadają w tym przypadku. Jak zwykle niezbędny do takich prób byłby oscyloskop, lub jeśli nie posiadasz to przynajmniej zrobiłbym symulację w spice, łatwiej posiedzieć przy kompie niż wymieniać spalone elementy co chwilę

Edytowano Grudzień 23, 2025 przez _LM_

[farmaceuta]

@_LM_ ja dałbym komparator tylko one chyba kiepsko działają przy małych wartościach względem masy jeśli nie są zasilane symetryczne (nie znam się )

[_LM_]

Ok

[farmaceuta]

@_LM_ nie stwierdzam...pytam się

[_LM_]

Nie wiem czego oczekujesz, zrobiłeś chociaż jedną próbę, nie wiem, w symulatorze? Poza tym czy zadałeś sobie trud znalezienia czegoś podobnego do układu który wcześniej linkowałem, czy tylko stwierdziłeś że niema u chińczyków to już nikt nic lepszego nie wymyślił.. Sorry za taką prywatę ale bywały już tutaj dyskusje gdzie ktoś czekał niemal na gotowce i się skończyło wielką dramą bo taki @_LM_ miał czelność wymagać trochę własnego wkładu niż tylko oczekiwania gotowych i sprawdzonych rozwiązań.

[_LM_]

Zainstaluj sobie LTSpice wiem że jest nieco toporny w obsłudze ale daje się na nim wiele rzeczy sprawdzić.

[farmaceuta]

5 godzin temu, _LM_ napisał:

Zainstaluj sobie LTSpice wiem że jest nieco toporny w obsłudze ale daje się na nim wiele rzeczy sprawdzić.

Zrobię tak, już go kiedyś miałem ale właśnie mi topornie szło już dużo lepszy był dla mnie ten drugi symulator on-line którego kiedyś używałeś w innym moim temacie...tamten fajny tylko ubogi w podzespoły

Coś tam szukałem zamienników do tego co linkowałeś ale nie mogłem znalezdz...obiecuję że lepiej poszukam bo too w sumie najszybsza droga do celu

[_LM_]

Nie ma?
https://www.nexperia.com/product/NPS3102AGB
https://www.reedsemi.com/product/rs31387/
https://www.ti.com/lit/ug/tidubk1b/tidubk1b.pdf ( ciekawy dokument)

https://www.ti.com/document-viewer/lit/html/SSZTCD7 choć to podchodzi pod ogranicznik prądu, fajne na testy

Zabezpieczyć prądy rzędu 50 i więcej to nie taka prosta rzecz, chyba niema co wymyślać koła od nowa jeśli musiałbym to zrobić to na 100% wziąłbym gotowca ponieważ jeśli coś potrafi pobierać takie prądy, coś co to zasila musi mieć niezłą wydajność i super niskie RW. Zwarcie to w przypadku źle zaprojektowanego układu - pełno latających resztek elementów elektronicznych plus odparowane złącza półprzewodnikowe i miedź z płytki... tak tylko zrzędzę

Edytowano Grudzień 24, 2025 przez _LM_

[BlackJack]

Cytat

Hehe nie chce gotowego zasilacza... męczę na razie temat przetwornicy Buck na tl494

Skoro budujesz na tej przetwornicy, to na niej i jej klonach kiedyś były budowane wszystkie zasilacze AT/ATX do PC, i miały zabezpieczenie przeciwzwarciowe. Kwestia poszukania aplikacji tego układu, tam powinno wszystko być, z przykładami jak to zaprojektować. Zazwyczaj był duet na PCB TL494 plus LM324 ostatecznie TL082. Był też w EDW swego czasu cały cykl o zasilaczach ATX, ich budowie, stosowanych scalakach i możliwościach przeróbek.

Do 30V 10-15A spokojnie kolega z pracy robił, ze starych zasilaczy AT/ATX na tej kostce, większa moc wymagała przewijania trafa i sporych przeróbek/ podmianek części. Ogólnie powyżej 20A się nie robiło.

Edytowano Grudzień 24, 2025 przez BlackJack
