Uruchomienie samego ESP32 Wroom 32E poza modułem.

[Dako]

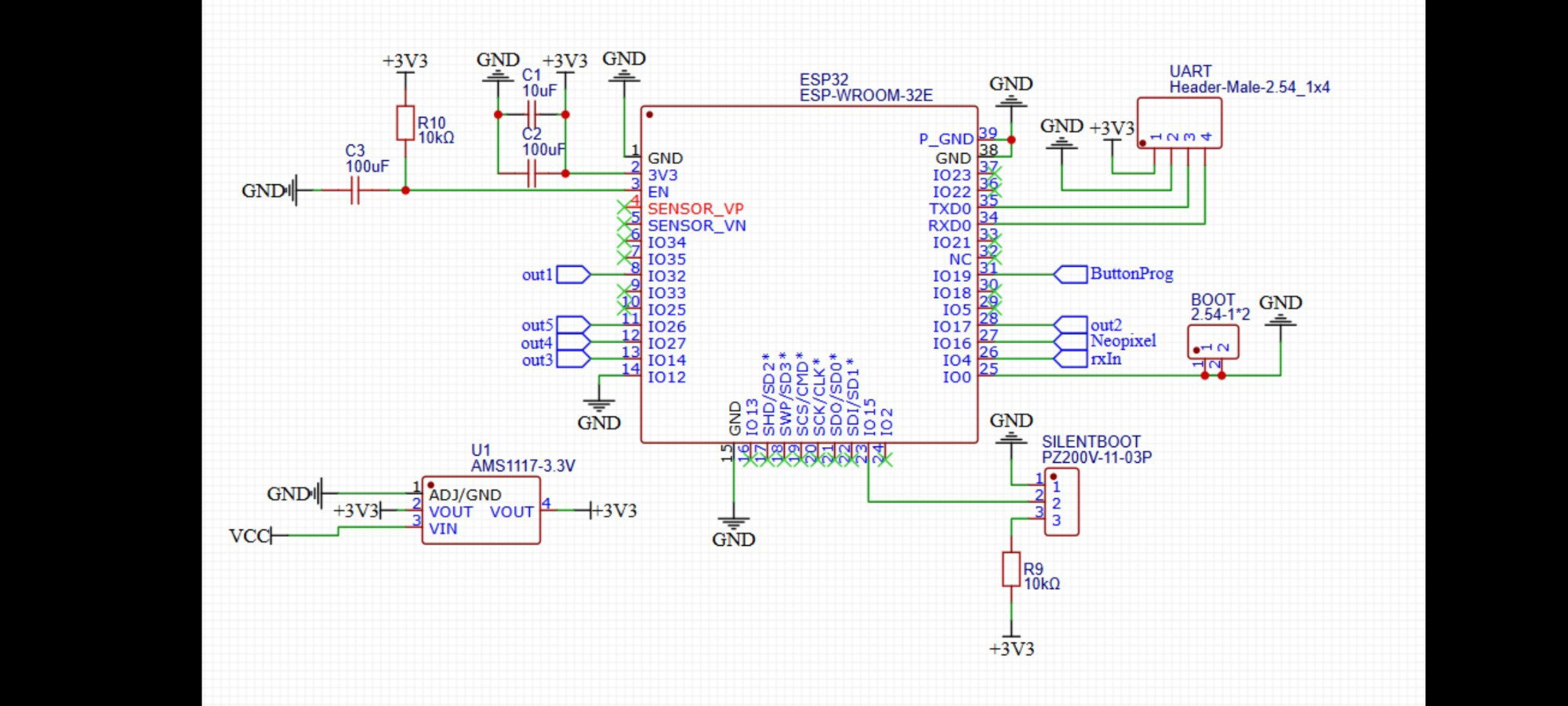

Witam, zrobiłem projekt na module ESP32 teraz chciałbym zaprojektować własną płytkę PCB z układem esp32 wroom 32E z możliwością programowania przez UART i moje pytanie czy potrzebuje jeszcze coś połączyć lub zmienić w układzie by to działało. Nie mogę znaleźć w sieci jednoznacznej odpowiedzi, jeśli temat już jest to wybaczcie nie udało mi się do niego dotrzeć. Układ na załączonym screenie..



Z góry dziękuję za pomoc.

[jand]

W tej chwili masz GPIO0 podłączone na stałe do masy - wygląda,  że Ci się to popsuło przy przesuwaniu elementów. Musisz jeszcze dodać podobną łączówkę dla sygnału EN, by móc z zewnątrz wymusić stan niski podczas programowania.

A najlepiej dodać do płytki dwa tranzystory, wyprowadzić na łączówkę jeszcze jeden sygnał (DTR) i z zewnątrz na czas programowania podłączać taki moduł.

Sposób podłączenia tranzystorów:



Edytowano 12 stycznia przez jand

[ethanak]

Swego czasu zrobiłem takie coś:

Sprawdza się całkiem nieźle.

[jand]

Mała errata.

W poprzednim postcie podałem link do modułu USB - UART, który nie do końca jest odpowiedni. Układ z dwoma tranzystorami wymaga sygnału RTS, który w tym module nie jest dostępny.

Ten będzie bardziej odpowiedni.



Edytowano 12 stycznia przez jand

[ethanak]

Była kiedyś wersja esptool używająca cts zamiast rts (w przypadku tego modułu byłoby to wygodne) - niestety, dziś już nie działa
