Freestyle Kolejne wcielenie Waldka Światłoluba

[jamtex]

Chyba nie ma robotyka który nie zaczynałby swojej kariery od budowy Waldka Światłoluba 🙂.

Myślę, że pomimo prostoty jest to obowiązkowa konstrukcja każdego początkującego robotyka.

Podczas budowy tego prostego robota, każdy napotka szereg problemów które zaowocują w przyszłości dojrzalszymi i ciekawszymi konstrukcjami, a przy okazji wolnymi od błędów.

Naprawdę warto zaczynać od prostych konstrukcji, próba budowanie od razu Wszystkomającego Robota, zwykle kończy się porażką lub trwa miesiącami a często z powodu zniechęcenia zbyt długą budową, nigdy nie zostaje ukończona....

Budowę Waldka, zaczeliśmy (ja oraz mój synek) od rozmontowania dysku twardego. Z niego pozyskaliśmy obudowę która posłużyła za podwozie dla Waldka:

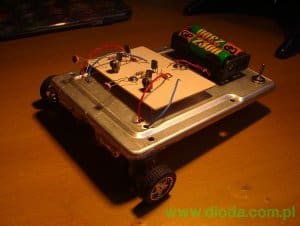

Oczywiście Waldek musiał zostać wyposażony w płytę "główną":

"Oczy" w rolę których wcieliły się fotorezystory:

Baterie oraz wyłącznik:

silnik miał trochę za wysokie obroty i był dośc słaby, z dwóch kawałków plastiku oraz kółek żebatych z zabawek synka, powstały dwie proste przekładnie (wynalazca hot glue, powinien dostać Nobla:) ):

Trzecie koło powstało w wyniku demontażu drukarki atramentowej:

A potem już tylko obudowa z kartonu, wyciągnięcie fotorezystorów na zewnątrz, malowanie itp:

Bagażnik na baterie:

A tak wygląda po pomalowaniu plakatówkami:

[KArek]

Całkiem ładny 5/6 ,ponieważ Widac Hot glue i wykonanie od dołu takie sobie od góry całkiem ładnie ale ten laminat biały jest Bardzo ładny, ale możesz dołączyc Funkcjie Followera niedługo skoncze z kolegami z forum pisac program do robota i do tego prosty schemat.

https://www.forbot.pl/forum/topics17/robot-follower-pisanie-programu-i-pare-pytan-vt890.htm#5474

https://www.forbot.pl/forum/topics17/witam-mam-problem-z-robotem-line-follower-pisanie-programu-vt883.htm#5448

[jamtex]

Tak, widać i to bardzo hot glue - niestety ale połączenie tego w inny sposób (zapewne duż trwalszy) byłoby dość praco i czasochłonne.

Ten Waldek, miał służyć tylko i wyłącznie jako test pod przyszłe konstrukcje.

W obecnej chwili jestem na ukończeniu linefllowera, możliwe więc, że skorzystam z Waszego kodu - a na pewno go przetestuję.

Tym razem konstrukcja wygląda zdecydownaie lepiej: płyta podłogowa wykonana z 3 [mm], nadwozie modelowane w formie "odlewu", koła Tamiya, elementy ozdobne z aluminium, PCV i plexy.

Jak skończe postaram się, dokładnie krok po kroku opisac wykonanie tej konstrukcji, niestety ale nawał zajęć w obecnej chwili nie pozwala mi na to 🙁

[filip955]

Czy możesz wrzucić schemat, i wykaz potrzebnych elementów? Nie chodzi mi o wygląd tylko o elektronikę.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[jamtex]

Schemat to dokładnie Waldek Swiatłolub.

Proszę oto i on:

[filip955]

O dziękuje, wczoraj właśnie zrobiłem takiego samego, z artykułu z elektrody.

Pozdrawiam, oczywiście piwko się należy.

[Kanday]

Dziś kupiłem czesci w sklepie elektronicznym i odrazu po powrcie zrobilem ten projekt.

Dziala bez zarzutu z wyjatkiem zbyt leniwych silniczkow.

Jamtex przywrociles mi wiare w siebie 🙂 i dzieki ci za to (piwo)

Zrobie najpierw wersje zwykla podobna do twojej a potem z elementami smd i bateria litowa 3v silniczkami od komorki 🙂 Napewno napisze jak już to zrobie.

Nikt nie dodał egl wiec sam spróbowałem swoich sił i chyba sie udało.

Prosze napiszcie czy dobrze wszystko zostalo zrobione bo chcialbym jutro juz wytrawić.

__________

Komentarz dodany przez: treker

Używaj znaków diakrytycznych.

herbie.rar
