Line follower Linefollower

[1kizin]

Witam

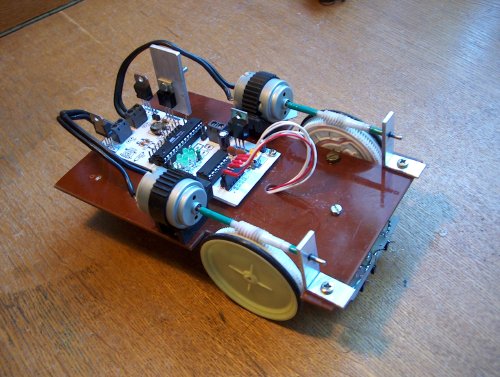

Przedstawiam moją konstrukcję, jest nią robot typu linefollower.

Robotem steruje Atmega 8, na razie pracuje na wewnętrznym układzie taktującym. Program napisałem w asemblerze. Wszystkie elementy robota są zamocowane na płytce z tekstolitu

Napęd:

Są to dwa silniki na 3V z własnoręcznie zrobionymi przekładniami ślimakowymi z części od magnetowidów.

Sensory to fotodiody i fototranzystory wyciągnięte z myszki

komputerowej.

Schemat czujników:

Zasilanie to chwilowo zasilacz.

Poniżej filmiki z pracy robota i fotki:

https://youtube.com/watch?v=FCmZYi3Lypg

https://youtube.com/watch?v=jN-yaD6O1nE

https://youtube.com/watch?v=vlUHhkQ6Mkw

[Decado]

Mógłbyś zapodac schemat i PCB ❓ Oraz kod ❓

Bardzo fajnie ci to wyszło.

Pozdrawiam

[1kizin]

Mógłbyś zapodac schemat i PCB ❓ Oraz kod ❓

Bardzo fajnie ci to wyszło.

Pozdrawiam

Schematu niema. 🙂 Bo nie powstał 😎

Kod muszę poszukać. 😳

PCB w pliku 😅

Robot.rar

[dziadek46]

1kizin.

Z punktu widzenia mechanika, konstrukcję Twoją oceniam wysoko,prostota i techniczna elegancja. Bardzo mi się podoba zamocowanie silników, to są jakieś uchwyty kabli?, czy te opaski mają jakąś handlowo- elektruczną nazwę?

Pozdrawiam 🙂
