Problem z przerzutnikiem RS

[OldSkull]

Czy na tej płytce cokolwiek jest dobrze? pozwierana w przynajmniej 2 miejscach, złącze E2 ma na połowie pinów reset, więcej nie chce mi sie szukać. Wrzuć schemat.

[bartek1333]

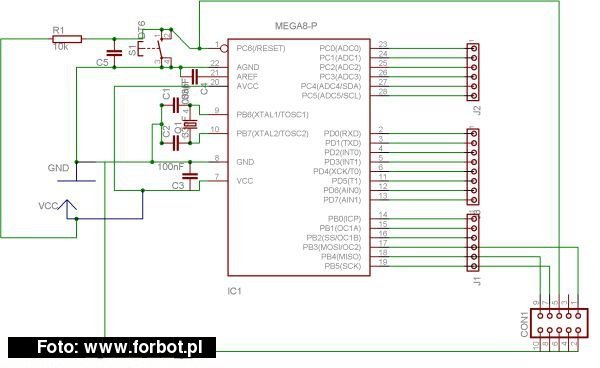

Wrzucam schemat:

Dobrze jest?

[bartek1333]

Witam ponownie,
Odkopuje temat, ponieważ już nie wiem co robić - programator dalej nie współpracuje ze mną 🙁 .

Może powiem co mam zrobione:

- zrobiłem płytkę drukowaną do programowanie atmegi8 (inną niż w poprzednich postach)

- na miso mosi itp. nie ma żadnych zwarć, dochodzą do uC

- reset jest podpięty przez rezystor 10k do Vcc

- przy resecie jest również kondensator ceramiczny 100nf

- układ zasilam ze stabilizowanego napięcia 5V

- mam nałożoną zworkę do wolnego programowania

- sprawdzałem w sumie na 3 atmegach (w tym 2 nowe)

I dalej nie wiem co robić. Dodam że system to Windows XP-sprawdzałem też na viście ale nie działa.

Proszę o pomoc.

[Robomaniak]

a czy ta twoja płytka jest oparta w 100% na schemacie dwa posty wyżej ?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[bartek1333]

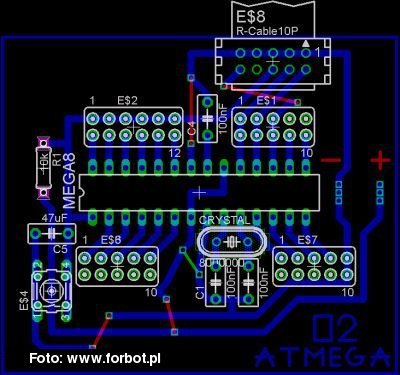

Moja płytka wygląda dokładnie tak:

czerwone to zworki na powierzchni, to zielone to kondensator przy vcc i gnd 100nf

złącza podwójne są połączone, ale poprostu nie mogłem znaleźć pojedynczych.

kondensatr przy resecie to 100nf.

Pozdrawiam

PS

Moja płytka jest oparta w 100% na tym schemacie.

[Robomaniak]

już znalazłem problem. złe podłączenie programatora z jednej strony powinno być

vcc

gnd

gnd

gnd

gnd

a ty masz samo gnd

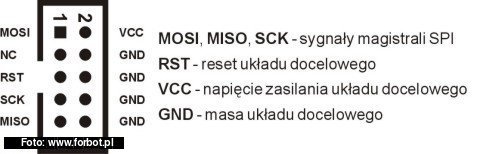

dla zrozumienia wrzucam rozpiskę pinów złącza programatora

[bartek1333]

Masz rację, tylko że ja układ zasilam z osobnego żródła, a nie z programatora.

Chyba że źle mówię i to Vcc muszę podłączyć pod vcc stabilizatora? Oświećcie mnie 😉

[Robomaniak]

vcc musi być połączone a tak jak miałeś zrobione zrobiłeś zwarcie i nie wiadomo czy programatora nie uszkodziłeś nie wiem jak z tymi na usb ale mój stk200 przeżył coś takiego

[bartek1333]

Komputer wykrywa programator, tylko jest błąd rc=-1 w avrdude (nie wykrywa uC).

Cóż mam nadzieje że programator będzie dobrze dział, a teraz ide odmontować to vcc od gnd. Dzięki wiekie 😉

Dam znać jak będzie działał

[ Dodano: 17-05-2011, 22:17 ]

Witam,
Wszystko już w końcu działa jak powinno - problemem było przyłączenie tego Vcc do gnd.

😅

Dziękuję wszystkim za pomoc.

Temat do zamknięcia.

Pozdrawiam
