Podwójny sterownik do silników DC


Krystain

Pomocna odpowiedź

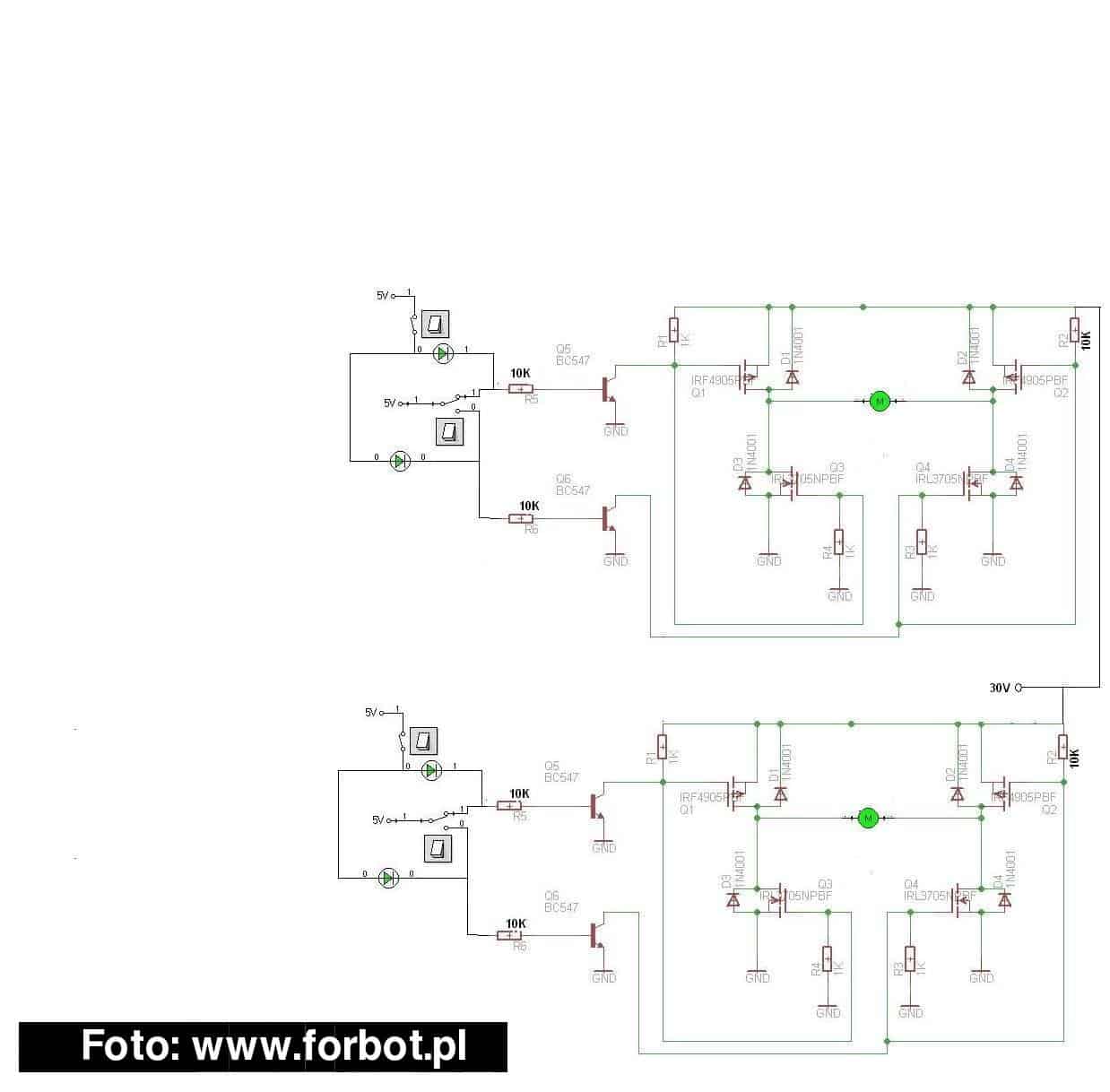

Spalisz je. W przypadku braku sygnału na bazach tranzystorów będzie napięcie 15V, czyli będą przewodzić. A jeśli to MOSFETy to:

- popraw schemat

- przebijesz na 90% bramkę przez te 30V

- też się spalą, z tego samego powodu

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Pytałeś, czy jest jakaś inna możliwość. Powiem tak - gdyby była, to już dawno byłby przykładowe schematy ect. Ten układ jest taki sobie... Przy przełączaniu przekątnych mostka przez ułamek sekundy będą przewodziły oba MOS-y znajdujące się "nad" i "pod" sobą robiąc krótkie zwarcie Uz. Brakuje układu zapewniającego czas martwy. Szkoda mi czasu i pieniędzy na takie experymenty tym bardziej, że są proste, sprawdzone schematy. W Twym układzie MOS-y może przeżyją, ciekawi mnie jak się sprawdzą in live.

Link do komentarza
Share on other sites

W tym układzie MOSy umrą, ponieważ w momencie wyłączenia sygnału będą przewodzic oba w danym pionie dając zwarcie. Pmosy są na okrągło załączone, bo dałeś za dużo rezystorów - te do GND usuń.

Druga sprawa jest taka, że przy 30V zasilania musisz osłonić bramki MOSów, bo inaczej je przebijesz.

Link do komentarza
Share on other sites

Nie patrzyłem na detale tylko topolgię, już ona dyskwalifikuje ten mostek. Tu rzeczywiście, w stanie spoczynku oporki 1kΩ dzielą Uz na pół, oba MOS-y w danej przekątnej będą miały na bramkach po 15V i będą przewodziły na full. Z wiadomym skutkiem. By z tej topoligii zrobić prawidłowy mostek trzeba sporo pokombinować.

Szukajcie a znajdziecie... Rzeczywiście, niewykle trudno jest rzucić okiem na artykuł w Diodzie "H-bridge" i adaptować tamtejszy schemat dla MOS-ów. Bazujący na topologii "na krzyż".

Link do komentarza
Share on other sites

Dołącz do dyskusji, napisz odpowiedź!

Jeśli masz już konto to zaloguj się teraz, aby opublikować wiadomość jako Ty. Możesz też napisać teraz i zarejestrować się później.
Uwaga: wgrywanie zdjęć i załączników dostępne jest po zalogowaniu!
