Pierwszy mikrokontroler-schemat

[xilran]

Witam,

Od niedawna zainteresowałem się tematem mikrokontrolerów i chciałbym zbudować i programować własny. Znalazłem informacje czego potrzebuję na tym blogu:

www.http://mikrokontrolery.blogspot.com

jednak nie wiem jak dokladnie zbudować bazę tego mikrokontrolera, a nie chciałbym od razu czegoś popsuć 😋 moglby ktos poratować mnie schematem?

[Robomaniak]

schemat jest na tej stronie do której podałeś link http://mikrokontrolery.blogspot.com/2011/04/minimalne-podlaczanie-pinow.html 😉

[nanab]

Uc to trochę więcej niż kilka tranzystorów, wątpię żebyś zbudował coś co dorównuje chociaż najsłabszym produkcjom microchipa albo atmela, ale co mi tam 🙂_

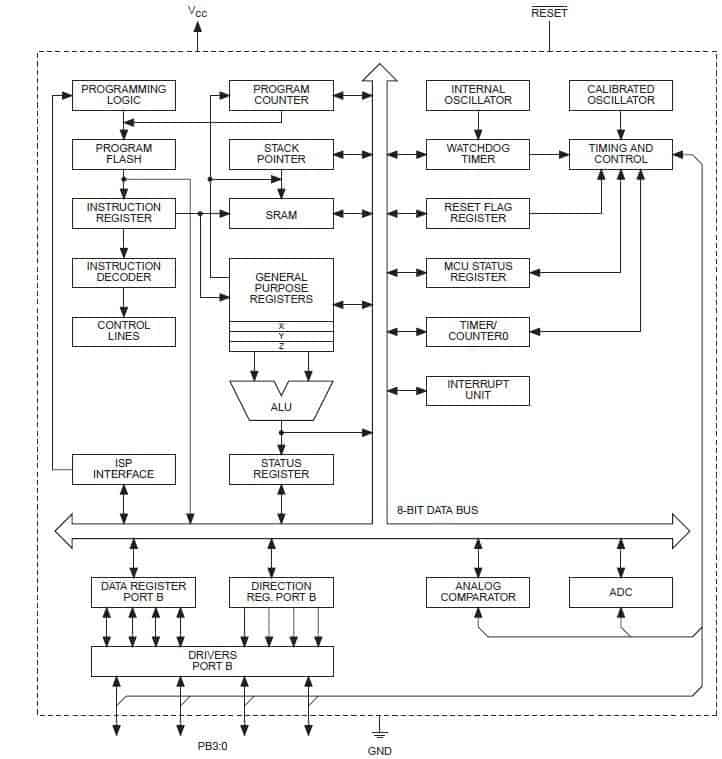

Tu masz schemat blokowy tiny10, nic prostszego nie znajdziesz. Poskładaj wszystkie klocki, stwórz swój interfejs i jakiś kompilator. Potem wymyśl nazwę dla nowej serii Uc i zakładaj firmę 🙂

[KD93]

nanab, xilran po prostu źle opisał co chce, nie chodzi o budowanie procesora tylko o zestaw startowy z linka.

xilran, to nie jest żadna "baza" jak to opisał autor bloga, tylko najzwyklejsza płytka stykowa:

https://www.forbot.pl/forum/topics33/plytka-stykowa-vt5590.htm?highlight=p%B3ytka

Do tego garść potrzebnych części, nauka czytania schematów i nauka montażu na takiej płytce poprzez ćwiczenia. Dużą ilość informacji o tym znajdziesz na forbocie, gdzie jeśli jakaś informacja jest niejasna to szybko uzyskasz pomoc, nie tak jak w przypadku stron i blogów. Wystarczy użyć wyszukiwarki.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[xilran]

nanab, xilran po prostu źle opisał co chce, nie chodzi o budowanie procesora tylko o zestaw startowy z linka.

xilran, to nie jest żadna "baza" jak to opisał autor bloga, tylko najzwyklejsza płytka stykowa:

https://www.forbot.pl/forum/topics33/plytka-stykowa-vt5590.htm?highlight=p%B3ytka

Płytka stykowa, płytką stykową, ale chciałbym jakis schemat jak popodłączać do niej zasilanie, kondensatory, i inne części, gdzie podłączyć programator itd.

Ale juz znalazlem cos takiego na w/w blogu, wiec w sumie nieaktualne. Tak czy tak dziekuje za pomoc 🙂

[KD93]

xilran, najpierw trzeba się nauczyć czytać schematy, żeby później rozumieć co i jak się montuje i móc to robić samemu 😉
