Płytka testowa do atmega8


Laik

Pomocna odpowiedź

Witam. Mam zamiar wykonać płytkę atmega8 do nauki. Chciałbym aby każdy pin był podpięty do goldpinów oraz aby na płytce był wyś 2x7seg, 4 microswiche, zlacze rs-232 i idc10 , wyświetlacz LCD 2x16 znaków, diodą RGB, potencjometrem,, buzerem(http://lispol.pl/p/596/Wy%C5%9Bwietlacz%20LCD%202x16%20znak%C3%B3w), co jeszcze dorzucić do płytki aby była bardziej uniwersalna oraz gdzie znajde biblioteke eagle do (rs0232, lcd, i goldpin)

Link do komentarza
Share on other sites

Możesz dorzucić jeszcze RTC, RC5, slot karty pamięci. mostek H, EEPROM, termometr(ds1820),bluetooth , ENC28J60(ethernet)+gniazdo i klawiaturę matrycową. Goldpiny są w con-lstb , rs232 w con-subd a z lcd bedzie ciężej ja do swojego robiłem samemu.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

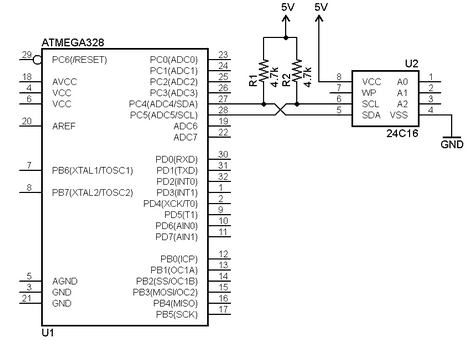

Dzięki. Mam kolejne pytanka. Jak podłączyć eeprom Two-wire Serial EEPROM 32K (4096 x 8) 64K do atmega? Oraz:

1 jaka biblioteka jest do diody rgb ( podlaczac ja do adc1, adc2,adc3?)

2 jaka biblioteka do buzzerow drukowanych?

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Możecie sprawdzić poprawność płytki?

To jest schemat 😉 .

Przy resecie rezystor 330R jest za mały - daj np. 10k.

I jak jest kondensator przy resecie, to podczas resetowania (przyciśnięcie przycisku) przez styki przepływa duży prąd i je niszczy powoli. Lepiej zastosuj od GND do przycisku rezystor np. 10k 😉

  • Pomogłeś! 1
Link do komentarza
Share on other sites

Czyli do resetu dwa kondensatory ? 1 4,7uF i 2 100nF?

Nie wiem czy musisz dać 2 kondensatory, ale wtedy koniecznie:

Lepiej zastosuj od GND do przycisku rezystor np. 10k

Dlaczego atmegę taktujesz kwarcem zegarkowym?

I nie jestem pewien, ale chyba kondensatory ceramiczne 100nF lepiej dawać bliżej stabilizatora niż elektrolityczne.

Jakie piny A1 i A2?

Są to piny od pamięci EEPROM.

edit:

Przypomniało mi się: dodaj jeszcze kondensator do pamięci EEPROM - tuż przy nużkach VCC i GND 100nF, dalej kilka/kilkanaście uF.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

Od AT24cp ( prawy górny róg ) ale jak pisałem nie jestem pewien więc lepiej weź narzędzie w eaglu do przenoszenia ( chyba jest to move ) i kliknij na ścieżkę i poruszają nią na boki 😉

EDIT:

I masz nie połączone pin 6 pamięci EEPROM z panem 15megi (postaw tam węzeł)

Link do komentarza
Share on other sites
