w1941srobot Napisano Sierpień 10, 2012 Udostępnij Napisano Sierpień 10, 2012 Witam przedstawiam wam mojego pierwszego robota z KARTONU, ok żartowałem 😃 nie jest to oaza spokoju 😋. Wiem że jest brzydki jak noc ale nie oto w nim chodziło ( miał działać a jak zadziałał radocha była ogromna 😃 ). nazywa sie CHAOS 🤯 . Układ powstawał bez schematów wszystko na bieżąco :-> . Mam zamiar zrobić mu obudowę i trochę ogarnąć te kable 😋 oraz wyposażyć go w czujniki zderzeniowe i inne bajery 😋. A teraz mały opis elementów: - Sercem układu jest uC atmega 8 1Mhz - silniki z cd-romu MITSUMI M25e-4 ( poprzednio silniki z zabawek RC ale były za szybkie 😃) .DANE - przekładnia pasowa - sterownik silników: l298N (chłodzenia nie odkręcam, tak na wszelki wypadek {i tak sie nie grzeje 😋}) - 2 czujniki linii własnoręcznej roboty z diody IR i fototranzystorów z myszy kulkowej. - zasilanie 4xAA baterie. - podstawka z płyty CD. - diody 1n4148 ( nie miałem innych 🙁, ale silniki nie są wymagające ( prąd zwarciowy 200 ma)) - parę rezystorów - koła z radyjka, opony z dętki 😃 - program napisany w BASCOM'IE - wymiary: wysokość 4,5cm, szerokość 8cm, długość 9cm. Cena wykonania 25 zł atmega 8 i l298N, czas pracy jakieś 3 dni. dodam nowe funkcje 😋. Nowa obudowa: Film dodam jutro. Cytuj Link do komentarza Share on other sites More sharing options...
Tolo Sierpień 11, 2012 Udostępnij Sierpień 11, 2012 Zastanawiam się nad podłączeniami na płytce. Czy przypadkiem nóżek uC z goldpinami nie łączą ścieżki ? Cytuj Link do komentarza Share on other sites More sharing options...

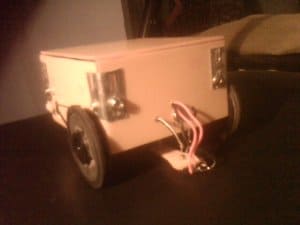

w1941srobot Sierpień 11, 2012 Autor tematu Udostępnij Sierpień 11, 2012 Zastanawiam się nad podłączeniami na płytce. Czy przypadkiem nóżek uC z goldpinami nie łączą ścieżki ? Nie tylko taka była i dodam zdjęcia z nową obudową. :3 Cytuj Link do komentarza Share on other sites More sharing options...
Mars Sierpień 11, 2012 Udostępnij Sierpień 11, 2012 A to nie jest jakaś płytka uniwersalna, na której wystarczyłoby to polutować? Zawsze to mniej kabelków. Wygląda, że się da. Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
w1941srobot Sierpień 11, 2012 Autor tematu Udostępnij Sierpień 11, 2012 A to nie jest jakaś płytka uniwersalna, na której wystarczyłoby to polutować? Zawsze to mniej kabelków. Wygląda, że się da. Nie dało się atmega jest na styk -.- chyba wiem co lutowałem sam chciałbym żeby było ich mniej ale to przez l298n bo ma inną obudowę, musiałem kablami. :/ Cytuj Link do komentarza Share on other sites More sharing options...
