Pwm1a, Pwm1b, ATtiny2313 [bascom]

[aixI]

No w poprzednim poście napisałem, że silniki działają jak chce, ponieważ się w końcu kręciły i pwm miałem ustawiony na 200, a teraz chciałem zmienić to kręciły się z tą samą szybkością.

[slawko_k]

Podłącz panie do nóżki procka diodke świecąca, w config timer 1 dopisz jakiś prescale =1024 ,dawaj różne pwm'y i przyglądaj się diodzie czy ci to wogóle działa bo kij wie jak i gdzie podłączyłeś te swoje mostki i silniki.

[aixI]

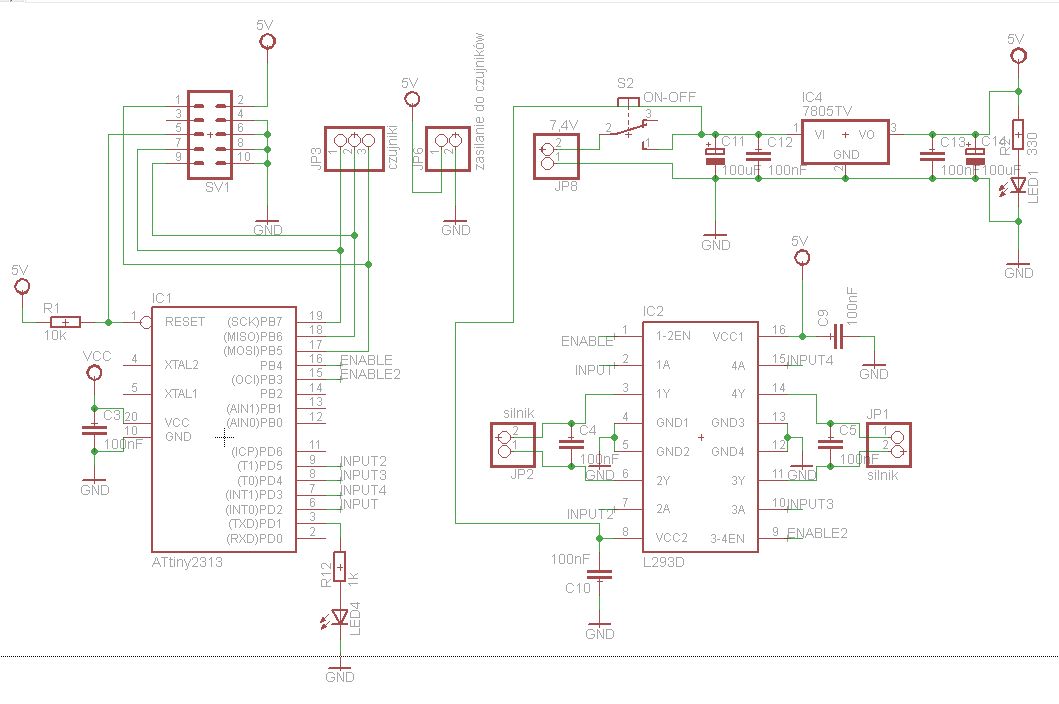

Schemat:

[sosnus]

Tak apropo schematu...

Dlaczego piny proca idące do programatora są współdzielone z czujnikiami? Przecież masz wolne piny, to dlaczego z nich nie korzystasz?

I druga sprawa, linie idące od uC do mostka. Dlaczego nie użyłeś tam etykiet? O wiele czytelniej by to wyglądało. Zobacz 1 część kursu eagle napisaną przez kolegę Nawyka.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[aixI]

Co do niewykorzystanych pinów uC to trochę lipa, nie pomyślałem wcześniej i tak się stało ale mogę poprawić i dać na wolne piny.

Czy teraz schemat zrobił się czytelny??

EDIT: to jak z tym pwm'em?
