Płytki drukowane do naprawy czujników sharp analogowych


nes86

Pomocna odpowiedź

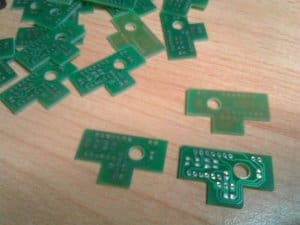

Wielokrotnie zdarzyło mi się uszkodzić czujnik sharpa poprzez odłamanie fragmentu płytki z wtyczką czujnika. Aby zaoszczędzić trochę kasy zaprojektowałem płytkę którą można naprawić tak uszkodzony czujnik. Wystarczy przylutować wszystkie elementy z oryginalnego czujnika na nową płytkę. Z moich obserwacji wynika, że wszystkie sharpy w podobnych obudowach mają takie same płytki PCB, różnią się tylko wartościami elementów.

Nie znam wartości tych elementów, więc aby czujnik działał poprawnie należy przylutować elementy z uszkodzonego czujnika w te same miejsca na nową płytkę. Wartości rezystorów można odczytać i ewentualnie wlutować nowe, ale z kondensatorami jest trudniej, nie mają oznaczonych wartości a gdy uszkodzi się przy wylutowywaniu to może być nie możliwe zmierzenie jego pojemności, więc wymianę elementów należy wykonywać bardzo ostrożnie.

W załączniku gerbery jeżeli ktoś by chciał zamówić sobie takie płytki oraz pdf jeżeli ktoś chciałby sobie taką płytkę wykonać w domu. Mogę też sprzedać taką płytkę za powiedzmy 5zł + 2zł na list. Mam w nadmiarze około 30 płytek.

Gerbery Sharp.rar

sharp PCB.pdf
