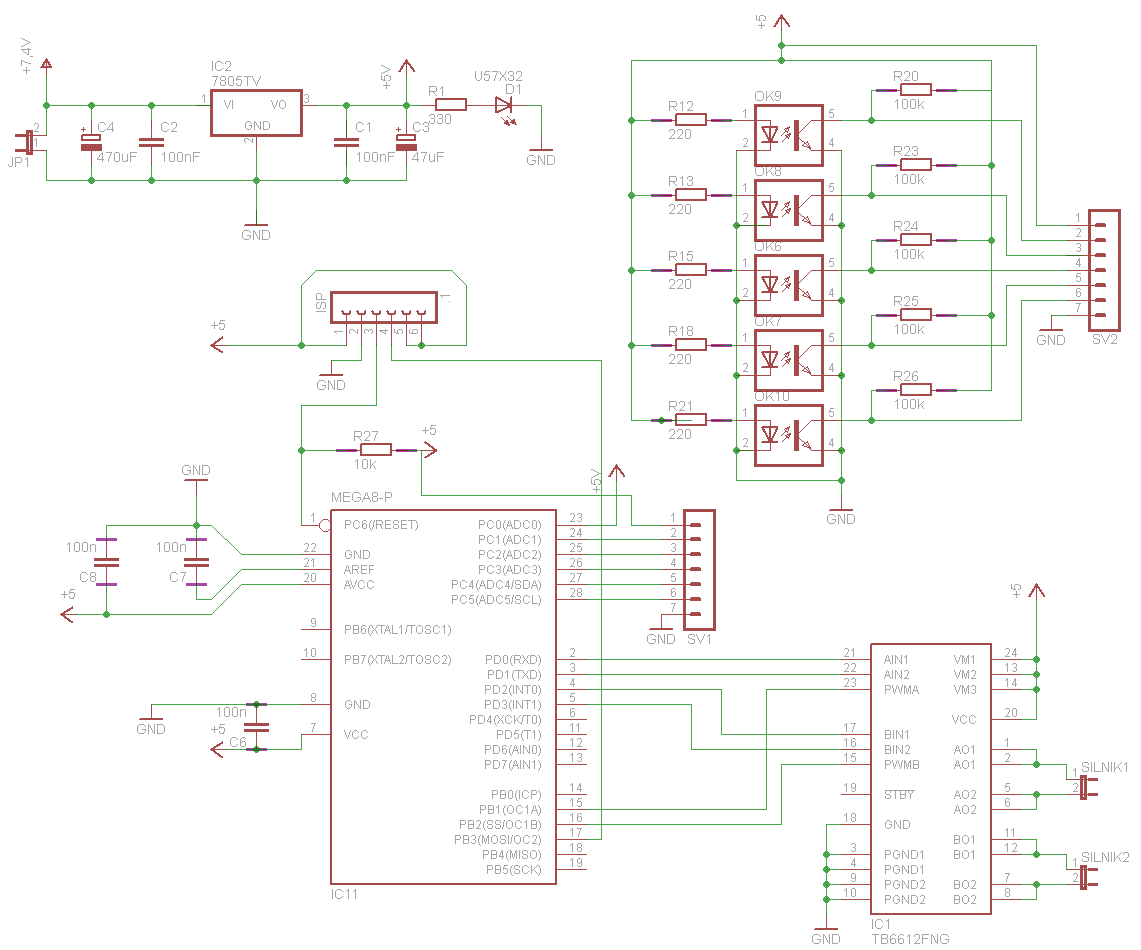

MCleonify Napisano Wrzesień 13, 2013 Udostępnij Napisano Wrzesień 13, 2013 Witam! Proszę o sprawdzenie schematu i płytki PCB do linefollowera. To pierwsza płytka i robot, więc proszę o wyrozumiałość 😉 Link do komentarza Share on other sites More sharing options...

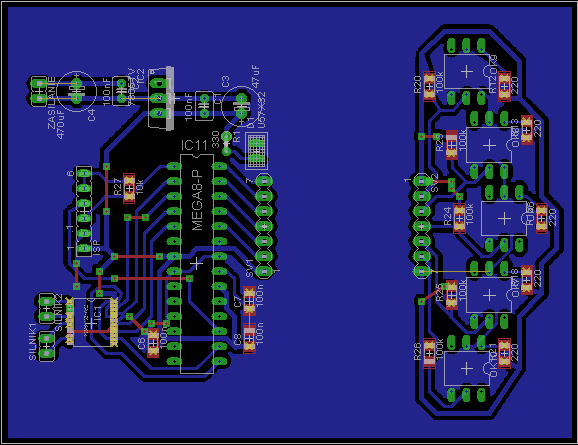

klonyyy Wrzesień 13, 2013 Udostępnij Wrzesień 13, 2013 tb6612 masz na topie, czyli na wierzchniej warstwie, jak i kondensatory, użyj narzędzia mirror z lewego paska by przewrócić elementy z top na bottom ( gdzie masz resztę ścieżek ). I przy samym tb6612 masz dużo zwarć... A co do schematu to niby chcesz korzystać z adc, a nie masz podłączonego dławika do avcc, zoabacz jak jest on podłączony w innych konstrukcjach typu linefollower, które korzystają z adc procka. Link do komentarza Share on other sites More sharing options...
MłodyMalkontent Wrzesień 13, 2013 Udostępnij Wrzesień 13, 2013 jakie masz silniki? jeśli pololu to możesz podłączyć je pod 7,4 V. Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Wrzesień 13, 2013 Udostępnij Wrzesień 13, 2013 Jakie czujniki linii chcesz użyć? Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
MCleonify Wrzesień 13, 2013 Autor tematu Udostępnij Wrzesień 13, 2013 klonyyy, dzięki pozmieniam te rzeczy. silniki sa pololu i w sumie to miało być zmienione,czujniki CNY70 Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Wrzesień 13, 2013 Udostępnij Wrzesień 13, 2013 To, co to za dziwna obudowa na płytce? Przecież CNY70 mają 4 wyprowadzenia, a nie 6 jak u Ciebie. Link do komentarza Share on other sites More sharing options...
MCleonify Wrzesień 14, 2013 Autor tematu Udostępnij Wrzesień 14, 2013 no to pomyłka z tymi czujnikami Link do komentarza Share on other sites More sharing options...
sosnus Wrzesień 14, 2013 Udostępnij Wrzesień 14, 2013 https://www.forbot.pl/forum/topics64/eagle-nasze-biblioteki-elementow-elektronicznych-do-eagle-vt6107.htm Pobierz z tego tematu bibliotekę znajdującą się pod 3 linkiem, i podmień z tym co dałeś na schemacie. Link do komentarza Share on other sites More sharing options...
