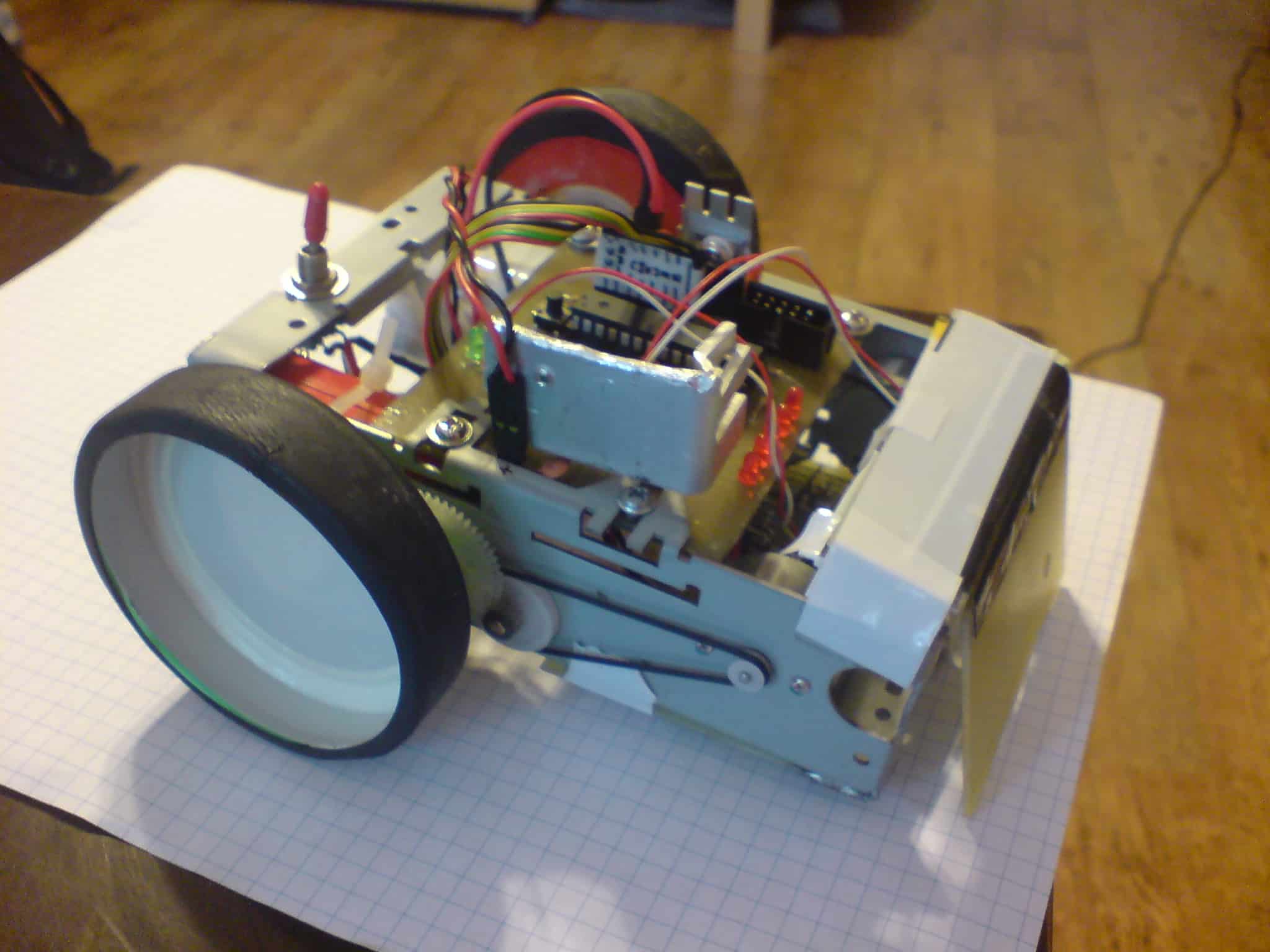

Jest to mój pierwszy projekt robota mobilnego. LineFollower dzięki użyciu przetwornika ADC posiada algorytm kalibracji jasności podłoża oraz linii (duża czułość jest dobrze widoczna na filmie). Jak na razie używam tylko trzech czujników bo dobrze się spisuje i nie widzę potrzeby włączania 2 pozostałych. Dodatkowym elementem jest zderzak, robot po dotknięciu przeszkody odwraca się i jedzie z powrotem (niestety nie mam jeszcze filmu).

Elektronika:

-uC atmega8

-driver silników l298

-czujniki linii CNY70

Mechanika:

-obudowa z silnikami i przekładniami to 2 napędy wysuwania tacki z cd-romu

-ślizgacz z lego

-koła zakrętki (sos z tesco i łowicza 😋) + dętka rowerowa

-mocowanie kół na zębatce jest z docisku płyty w cd-romie


Link do komentarza
Share on other sites

Podoba Ci się ten projekt? Zostaw pozytywny komentarz i daj znać autorowi, że zbudował coś fajnego!

Masz uwagi? Napisz kulturalnie co warto zmienić. Doceń pracę autora nad konstrukcją oraz opisem.

Gratulacje. Fajne zrobiłeś radiatory. Mam tylko małe pytanko: Dlaczego robot przy zakręcie o kącie 90 stopni cofa się i jedzie do przodu, a za drugim przejazdem skręca w drugą stronę w miejscu, zahaczył o coś?

Link do komentarza
Share on other sites

Witam na diodzie, całkiem nieźle poradziłeś sobie z napędem i przekładnią. W czym pisałeś kod? Jeszcze trochę musisz nad nim popracować, ale i tak twój robot ładnie sobie radzi z wykrywaniem linii. Napisz jeszcze jak masz rozwiązaną kalibrację.

Link do komentarza
Share on other sites

Dlaczego robot przy zakręcie o kącie 90 stopni cofa się i jedzie do przodu, a za drugim przejazdem skręca w drugą stronę w miejscu, zahaczył o coś?

Robot cofa się jak na trzech czujnikach wykryje podłogę, czyli w tym przypadku za szybko jechał i nie zdążył wyhamować (nie używam pwm bo dowiedziałem się o tym dopiero po zrobieniu płytki i na tych pinach mam ledy). Na filmie robot się zahaczył o łączenie taśmy (jeszcze nie miałem ślizgacza przyczepionego tylko śrubę.

W czym pisałeś kod? Jeszcze trochę musisz nad nim popracować, ale i tak twój robot ładnie sobie radzi z wykrywaniem linii. Napisz jeszcze jak masz rozwiązaną kalibrację.

Kod pisałem w C w WinAvr. Kalibracja działa tak, że:

-stawiam na podłożu, zapamiętuje wartość podłoża

-stawiam na linii, zapamiętuje wartość linii

-liczę średnią, co jest powyżej średniej to jest linia

Nie potrafię zapisywać do EEPROMU dlatego za każdym razem muszę kalibrować od nowa.
