Schemat lf , sprawdzenie , poprawa

[Wojciech]

Płytka czujników. Co poprawić ? Wiem że dałem za duże obudowy rezystorów ale już trudno.

Niektóre ścieżki mają dwie grubości.

Właściwie chyba mogę dać ten o ile sie da Tylko nie wiem gdzie podłączyć:

- Current sensing B

- Current sensing A

- ENABLE A

- ENABLE B

No tak jak masz napisane na stronce: Current sense A i B do masy, a Enable A i B do wyjść PWM atmegi, czyli Twoje H5 i H6.

[BlackSkill]

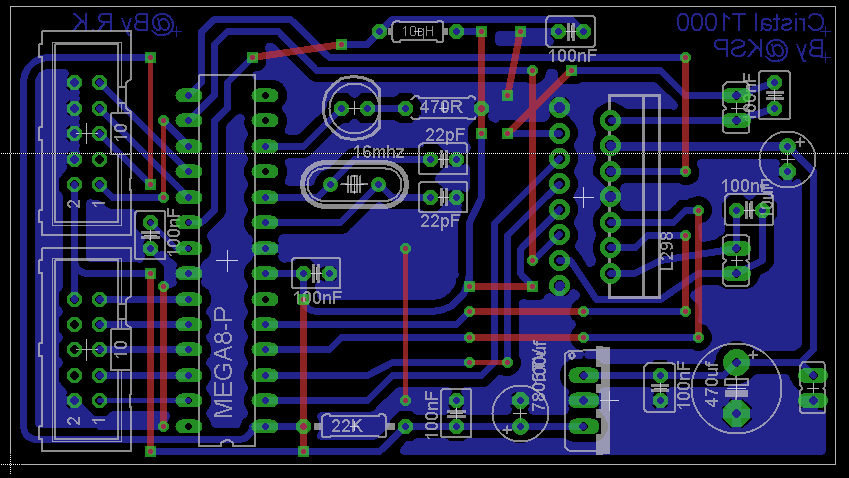

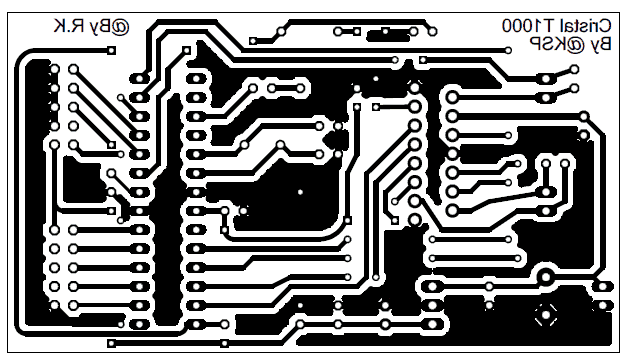

Zrobiłem płytkę "głowną". Średnio mi wyszła ;( Przesyłam do sprawdzenia.

Chciałem się jeszcze zapytać do czego ma służyć rozlewanie masy. Tutaj tego nie zrobiłem.

[Treker (Damian Szymański)]

Jak na początek płytka nie jest zła. Popraw odstępy między zworkami na lewo od napisu w prawym górnym rogu (między kondensatorem, a dławikiem). Może być ciężko to wykonać.

Pytasz o masę, bo nie wiesz jak ją rozlać, czy po co?

[BlackSkill]

Poprawiłem zworki. O to rozlewanie masy się pytam bo nie wiedzialem czy mam je zrobić

[Treker (Damian Szymański)]

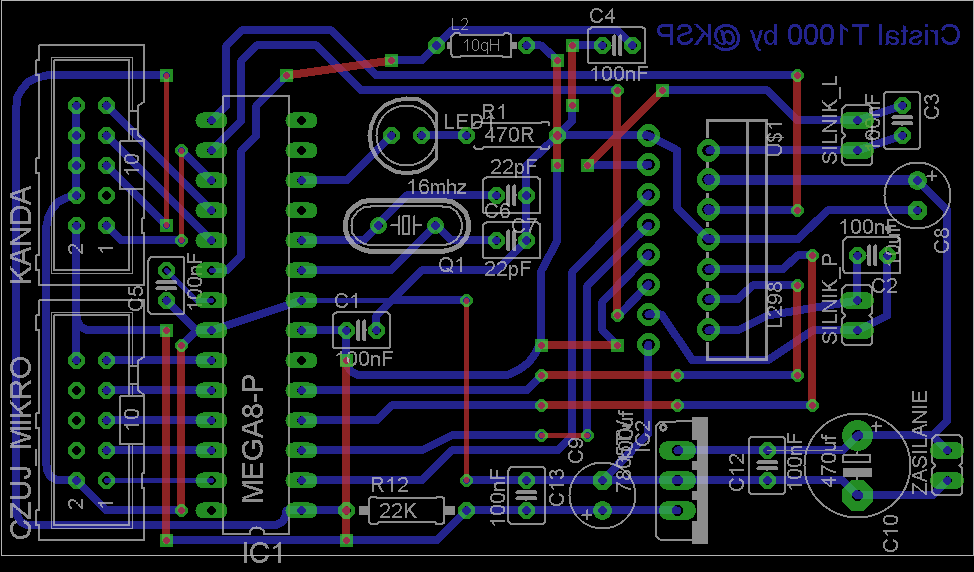

Wrzuć screen z Eagle, będzie czytelniej

[BlackSkill]

[ Dodano: 31-10-2014, 06:20 ]

.

A da się jakoś powiększyć niektóre otwory ? Bo ścieżki wiem.

[Treker (Damian Szymański)]

Które otwory konkretnie? Przelotki?

[BlackSkill]

No tak. Płytka ok ?

[Treker (Damian Szymański)]

Przelotki możesz powiększyć klikając na nie np narzędziem Info (i), masz tam opcje Drill - sprawdź jak działa.

[BlackSkill]

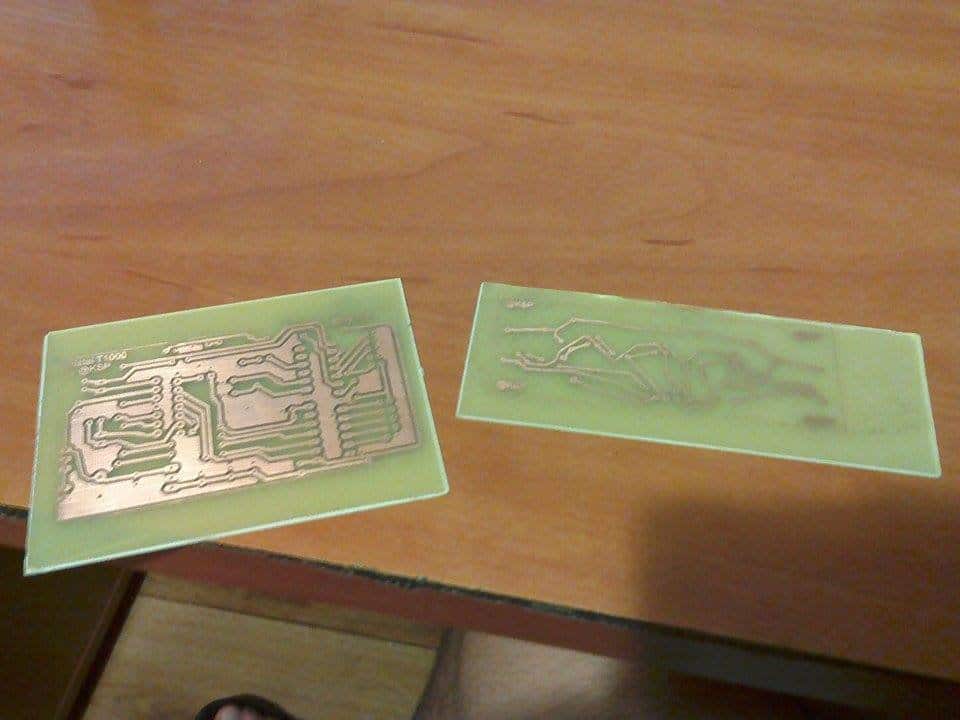

Cześć. Zrobiłem już płytkę Trzeba to cynować ?

[Treker (Damian Szymański)]

Jak na początek bardzo fajnie. Jak będziesz szybko lutował, to cynować nie musisz.

[BlackSkill]

A mogę przelecieć to roztworem kalafoni ?

[Treker (Damian Szymański)]

Pewnie, tylko później płytka będzie się lepiła. Gdybym miał wybierać - wolałbym pocynować
