Mostek H - Mosfet grzanie


grypsol345

Pomocna odpowiedź

Witam

Zrobiłem Mostek H oparty o MOSFETY 2x IRF5305 i 2x IRLZ44N

Włożyłem wszystko do płytki prototypowej i jak podłączam do 5V z USB i na próbę dałem sobie 2 diody to fajnie się zmienia raz świeci jedna a jak podam jakis inny sygnał z arduino to świeci druga i na zmiane

Problem zaczyna się gdy chcę mostek podłączyć do Akumulatora (12V) to kiedy podłączam (+) to pojawia mi się na styku iskrzenie i grzeją mi się strasznie 2 górne tranzystory (IRF5305)

Poniżej pokazuję "schemat"

Proszę o pomoc

Pozdrawiam

Michał

Link do komentarza
Share on other sites

Przede wszystkim wywal tę płytkę i porządnie polutuj układ. Przecież już zauważyłeś, że te zabawne stykówki przy 10mA jeszcze działają, ale przy 1A już nie.

Faktycznie, pokazałeś "schemat" a my mamy się domyślić całej reszty. Super. Jakie napięcie ma ten Twój Akumulator i z czego sterujesz mostek, gdy układ jest zasilany z tego czegoś? Jakie napięcia podajesz na bramki?

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

No to powiedz mi jak chcesz wyłączać górne tranzystory, skoro zaczepiłeś je na +12V a bramki sterujesz 0V lub +5V. Przecież w obu przypadkach są włączone: w pierwszym widzą na swojej bramce -12V a w drugim -7V. Taki mostek sterowany sygnałami 0-5V z procesora Arduino będzie poprawnie pracował tylko przy zasilaniu +5V. I to też teoretycznie, bo te tranzystory potrzebują trochę więcej do porządnego otwarcia. Kiepski układ prosty do bólu działa dokładnie tak jak został zrobiony: kiepsko i boleśnie.

Pomijam już żart w postaci płytki stykowej.

EDIT: "Kupny" mostek to nie są tylko 4 tranzystory w jednej obudowie.

Link do komentarza
Share on other sites

Chciałem sobie najpierw to sprawdzić wiec na płytce było mi najszybciej "powbijać"

Wzór schematu wziąłem z internetu od użytkownika Elektroprzewodnik z YT

Czyli jak rozumiem przy napięciu 12V sterowanie bramki też 12V ?

P.S. U każdego w odpowiedzi stosujesz styl prześmiewcy czy tylko u mnie ?

Bo jak widzisz

Forum o robotyce » Robotyka - "POCZĄTKUJĄCY" » Elektronika

Więc można bez docinków wytłumaczyć

Link do komentarza
Share on other sites

Pewne rzeczy po prostu nie działają, gdy zrobisz je szybciej zamiast zgodnie ze sztuką.

Nie wiem co to jest "Elektroprzewodnik z YT" więc trudno mi komentować jego dokonania. Widzę Twój post i do niego się odnoszę. Normalnie ludzie czytają, uczą się, liczą zanim polecą na Księżyc a inni próbują po prostu podskoczyć i dotknąć go ręką. A potem zadają "poważne" pytania dlaczego im się nie udaje. Zwykle układy są opracowane do czegoś. Jeżeli zmieniłeś warunki w jakich ma to pracować - nie wiem, cokolwiek: poziom zasilania, typy tranzystorów, sterowanie itd to działasz na własną odpowiedzialność. A to znaczy, że albo wiesz co robisz (i wtedy raczej nie zadajesz naiwnych pytań), albo jak dziecko we mgle próbujesz na czuja. Wygląda mi, że to ten drugi przypadek i takie podejście jest trochę śmieszne - jak skakanie w nocy przy pełni, nie sądzisz? Jeśli uraziłem Twoją ambicję, przepraszam. I radzę jednak poczytać, lub zadawać pytania przed zmarnowaniem czasu a nie po.

Sterowanie ma być takie, by tranzystory pewnie i szybko zamykały się i otwierały. Nie ma reguły, że przy 5V zasilania to 5V, przy 12V to 12V ani tym bardziej przy 24V to 24V - bo to by je zabiło.

Link do komentarza
Share on other sites

Rozumiem o co Ci chodzi tylko ja dopiero poznaję świat elektroniki ponieważ mam trochę czasu i traktuję to jako hobby zabawę. Ale to chyba nie jest forum aby pisać sobie opowieści.

Dlatego pytam się bardziej doświadczonych użytkowników co dodać do tego układu abym mógł z Arduino sterować silnikiem 12V.

Jesli masz czas chęci i ochotę to chętnie poczytam czego brakuje i jak podpiąć żeby to działało.

"Schemat" dlatego jest w takiej formie że jeszcze za pewnie nie czuję się odczytywaniu schematów i w takiej formie jest mi po prostu prościej 🙂

Link do komentarza
Share on other sites

Nie ma sensu, żebym po raz setny powtarzał te same kwestie. Na naszym Forum jest mnóstwo informacji jak zrobić taki mostek. Począwszy od poradników/artykułów o mostkach H a skończywszy na opisach niezliczonych projektów podobnych układów robionych przez początkujących i zaawansowanych. Dlaczego nie użyjesz gotowego, scalonego mostka? Bo tak, czy masz jakiś poważniejszy powód? W każdym razie zacznij od działu Artykuły - na pewno znajdziesz coś interesującego.

Schematów w takiej formie nikt nie rozumie. To przepisy jak coś zmontować, nie niosące żadnej treści związanej ze sposobem działania układu. Jeszcze jeden taki obrazek i zostaniesz pozostawionym samemu sobie, bo równie dobrze mógłbyś pisać po chińsku. Po prostu musisz nauczyć się mówić naszym językiem. A Twoich opowieści chętnie posłucham 🙂

Link do komentarza
Share on other sites

Powód wykorzystania takiego mostka jest taki że ma działać z silnikiem od wycieraczek 12V 8A

więc taki klasyczny scalony mostek się po prostu spali.

Dobra dzięki za "pomoc" będę sobie jakoś radził.

Link do komentarza
Share on other sites

Hm, "klasyczny mostek"... A próbowałeś tego:

http://www.tme.eu/pl/details/pololu-1451/modulowe-sterowniki-silnikow/pololu/

albo tego:

http://botland.com.pl/uklady-scalone/97-vnh3sp30-sterownik-silnikow-.html

albo coś z tego:

http://botland.com.pl/188-sterowniki-silnikow-moduly

?

W sumie to nie wiem jakiej pomocy oczekiwałeś. Że ktoś da gotowy schemat przycięty dokładnie do Twoich potrzeb, w którym być może znowu sam coś zmienisz, może spalisz i powiesz, że to wzięte z Forbota? Nauczy Cię w jednym poście jak zrobić porządny mostek? Z zabezpieczeniami i pewnie jeszcze supertani? Wyłoży teorię sterowania MOSFETami, opowie o driverach, o dostępnych układach i radzeniu sobie z obciążeniami indukcyjnymi, przepięciami, dużymi prądami itd? Takie układy nie są dla początkujących. Trochę pogrzebiesz i na pewno gotowy schemat znajdziesz, może nawet zbudujesz i może nawet będzie jakoś działało, ale szczerze Ci radzę: weź gotowca, szkoda czasu.

Link do komentarza
Share on other sites

Jak dopiero zaczynasz to użyj układy polecane przez marek1707, ja polecę ze swojej strony VNH3SP30.

Budowy własnego mostka nie polecam na początek, lepiej połączyć choćby 3 mostki powyższe równolegle (zwiększasz wydajność prądową) ( sterowałem tak przez pewien czas silniki 150W (24V, prąd nominalny 5A, prąd rozruchowy 80A) i działało bardzo przyzwoicie), niż tracić setki złotych na spalone sterowniki do mosfetów i mosfety, albo nie udane płytki PCB.

Budowa porządnego mostka od zera to niestety nie proste połączenie kilku kabelków z paroma tranzystorami.

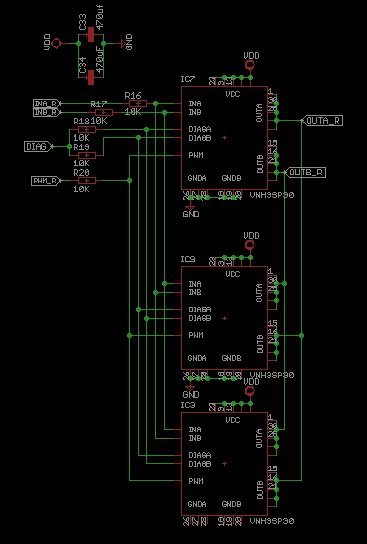

Tutaj masz przykład (Na dolnym mostku masy brakuje ! ):
