Co to za czujnik - pomoc w usatelniu


ciuupa

Pomocna odpowiedź

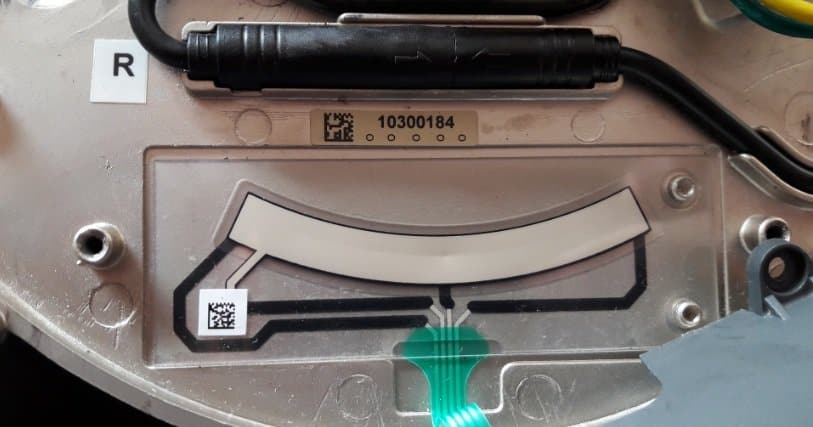

Moim zdaniem to taki jednowymiarowy, rezystancyjny "touchscreen" działający jak potencjometr. Niech wyprowadzenia tej zielonej tasiemki będą ponumerowane od lewej od 1 do 4. Na spodniej warstwie rozpięta jest ścieżka oporowa między kontaktami 1 i 4. To białe na górze przewodzi od spodu i jest przyciskane w jakimś punkcie do ścieżki oporowej (nawet widać ślad nacisku) i wtedy na linii nr 2 masz kontakt do ścieżki. Wygląda, że dodatkowo wyprowadzili jeszcze środek ścieżki na linię nr 3, prawdopodobnie po to, by lepiej znajdować środek a może zaprojektowali taką elektronikę, która akurat tego potrzebowała.

Zmierz rezystancję między punktami 1 i 4. Między 1-3 i 3-4 powinna być połowa tego.

A teraz przyłóż omomierz między np. 1 i 2 oraz naciskaj palcem to białe w różnych miejscach a powinieneś dostawać różne rezystancje. Jeśli włączysz to jak potencjometr (tj. 1 do masy, 4 do plusa zasilania i podłączysz woltomierz między masę a linię 2, powinieneś dostawać napięcie zależne od punktu przyłożenia palca.

Możesz to wykorzystać tak samo jak potencjometr, choć do kompletu będzie jeszcze potrzebny jakiś "palec"...
