Jak podłączyć wyświetlacz do Arduino ?

[krzysiek_63]

Witam,

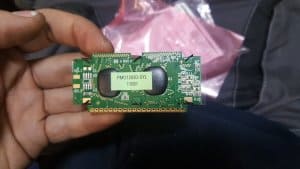

Jeśli zły dział to proszę o przeniesienie. Czy mógłby ktoś podpowiedzieć jak uruchomić ten wyświetlacz z arduino i coś na mim pokazać? Model wyświetlacza PMG1203D-SYL.

Z góry dziękuję za pomoc.

[deshipu]

Ja bym to zrobił tak: najpierw wyszukałbym w swojej ulubionej wyszukiwarce internetowej gotowej biblioteki do tego modelu wyświetlacza. Jeślibym nic nie znalazł, to poszukałbym do niego noty katalogowej i kierując się informacjami w niej zawartymi napisał własną bibliotekę.

[Lukaszm]

deshipu, trochę ciężko pisać i testować bibliotekę jak się nie ma nawet podłączonego wyświetlacza odpowiednio...

[deshipu]

W nocie katalogowej jest także opis połączeń, oczywiście.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Lukaszm]

Ja w sumie dawno z takiego wyświetlacza nie korzystałem. Dokumentacja (to znalazłem https://www.tme.eu/pl/Document/ca0385095891c98cebc2f648adc66832/pmg1203d-syl-1.pdf ) jest dość uboga. Czy kojarzysz do czego są IO A0, E1 i E2?

[deshipu]

Na stronie 9 masz rozpisane komendy z uwzględnieniem stanu pinów A0 i D0-D7 (więc A0 to chyba D/C). Z diagramu na stronie 7 wnioskuję, że E1 i E2 to są piny do wyboru z którym chipem na tym wyświetlaczu chcesz rozmawiać, bo są dwa (czyli takie CS).

[ Dodano: 21-03-2018, 22:34 ]

W kursie Arduino masz podobny wyświetlacz, tam twoje A0 to RS a E1/E2 to E: https://forbot.pl/blog/kurs-arduino-wyswietlacz-tekstowy-lcd-id4263

[Lukaszm]

No tak, są dwa kontrolery w wyświetlaczu, nie zwróciłem uwagi, że to graficzny wyświetlacz (bo po zdjęciu wyglądał jak zwykły 2x16). Dzięki 😃

[krzysiek_63]

Długo nie mogłem się zabrać za robotę ale wreszcie się udało. Znalazłem chwile i podłączyłem wyświetlacz. Także dzięki za pomoc.

Teraz nie mogę niestety ogarnąć jak coś na nim wyświetlić. Gdzie mogę znaleźć do tego bilbioteke

? W nocie katalogowej nie znalazłem żadnej informacji. Jest tam jakiś przykład ale nie mam pojęcia jak się do tego zabrać . Czy moglibyście mi to wytłumaczyć ?
