Sterowanie mocą lasera TTL na podstawie sygnału dir i stp wirtualna oś "Z"

Pomocna odpowiedź

Czy ktoś może mi udzielić pomocy w rozwiązaniu problemu wypalania rysunków w skali szarości z poziomu programu Mach3 . Tak jak to robi np. program LaserGRBL .

Szukam jakiegoś schematu pomysłu na przetwornik sygnału cyfrowego na analogowy 0-5V .

Układ ma regulować mocą modułu lasera w zakresie 0-5V TTL Musi masować nogę 5V tego pinu by laser ograniczał moc.

Układ ma regulować moc lasera wykorzystując dwa piny portu LPT

-Kierunek 0V dół 5V góra"

-krok 0 przełączające się na 5V

Układ ma działać w ten sposób:

kierunek w dół + krok laser zwiększa swoją moc w zależności od liczby kroków.

Kierunek w górę + krok laser zmniejsza swoją moc w zależności od liczby kroków.

Czy ktoś wie jak się za to zabrać. Układ bardzo przydatny do sterowania mocą lasera w ploterach CNC zamiast osi Z

Udostępnij ten post


Link to post
Share on other sites
Musi masować nogę 5V tego pinu by laser ograniczał moc.

Możesz to jakoś rozwinąć? Co to oznacza?

Jakie wejścia ma moduł lasera?

kierunek w dół + krok laser zwiększa swoją moc w zależności od liczby kroków.

Kierunek w górę + krok laser zmniejsza swoją moc w zależności od liczby kroków.

Przydałyby się tutaj informacje na temat tego jaki jest charakter przebiegu 'krok' - tzn. długości trwania impulsów, jak często mogą się pojawiać itd.

Udostępnij ten post


Link to post
Share on other sites

Ja rozumiem to tak:

Mamy dwa sygnały: kierunek (DIR) i krok (STEP) - jak przy sterowaniu silnika krokowego (bo to pewnie jest wyjście z osi Z), oraz wyjście analogowego sygnału 0..5V.

Narastające zbocze na STEP powoduje zmianę napięcia wyjściowego o jakiś przyjęty kwant w kierunku określonym przez DIR.

To teraz zastanów się jaki powinien być ten kwant napięcia (albo ile kroków ma być między zerem a max mocą) i jak będziesz się dowiadywał, że laser doszedł już do pełnej mocy albo do zera. Może wyjście "udające" krańcówkę w osi Z? Jakie napięcie sterujące chcesz dostać po włączeniu zasilania? Napisz też jak wygląda wejście sterowania mocą lasera, tj. jaką stanowi rezystancję czyli jak bardzo obciąża nasz sterownik? Najlepiej wskaż co to za moduł laserowy i daj link do jego dokumentacji. Takich rzeczy nie da się zgadnąć.

Jeśli nie wymyślisz jakichś kosmicznych założeń, to realizacja tego układu to banał. Można to zrobić na liczniku rewersyjnym i DACu a nawet na potencjometrze cyfrowym i ew. jakimś buforze.

Udostępnij ten post


Link to post
Share on other sites
Gość es2

uC (AVR, ARM) i wyjście DAC (XMega, ARM) lub PWM (AVR, ARM). Jeśli PWM to filtr aktywny lub pasywny na wyjściu. Od strony cyfrowej (LPT) sygnał STEP wchodzi na linię przerwań zewnętrznych uC.

Udostępnij ten post


Link to post
Share on other sites

LASER TO:

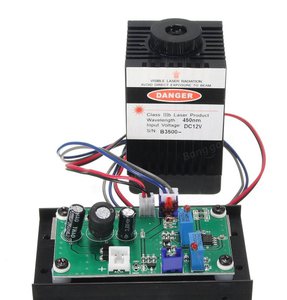

EleksMaker® LA03-3500 450nm 3.5W Blue Laser Module With TTL Modulation for DIY Laser Cutter Engraver
